Le sostanze chimiche corrosive impongono requisiti severi ai materiali, alla struttura e alle condizioni operative dei recipienti dei processi industriali. Il rivestimento in politetrafluoroetilene (PTFE) fornisce una superficie interna resistente alla corrosione, mentre la struttura in acciaio circostante fornisce supporto meccanico. La scelta di un recipiente rivestito adatto, tuttavia, richiede molto più che identificare un materiale resistente agli agenti chimici o specificare una capacità nominale.
Questa guida spiega come valutare la compatibilità chimica, le condizioni di temperatura e pressione, la configurazione del serbatoio, i collegamenti, i requisiti di ispezione e le procedure operative. Esamina inoltre le differenze tra reattori, serbatoi di stoccaggio, ricevitori e serbatoi di miscelazione, aiutando gli ingegneri di processo a sviluppare specifiche più chiare per le apparecchiature prima dell'approvazione del progetto e della produzione.
Sommario
Seleziona una sezione per esplorare le considerazioni relative alla progettazione e alla selezione delle apparecchiature.
- Comprendere il rivestimento in PTFE nella lavorazione chimica
- Come il rivestimento e la struttura in acciaio lavorano insieme
- Quattro tipi principali di recipienti di processo rivestiti
- Valutazione della compatibilità chimica
- Requisiti di temperatura, pressione e vuoto
- Capacità, dimensioni e disposizione delle apparecchiature
- Ugelli, passaggi e connessioni al processo
- Ispezione del rivestimento e verifica della qualità
- Preparazione di una specifica dell'attrezzatura
- Errori comuni di selezione ed progettazione
- Installazione, funzionamento e manutenzione
- Pianificazione di una configurazione personalizzata dell'attrezzatura
- Domande frequenti
- Considerazioni finali sulla selezione
1. Comprendere il rivestimento in PTFE nella lavorazione chimica
I processi chimici industriali spesso coinvolgono acidi, alcali, solventi, intermedi e altre sostanze che possono attaccare le superfici metalliche convenzionali bagnate. La selezione dei materiali diventa quindi una parte critica della progettazione delle apparecchiature, in particolare quando il processo richiede un'esposizione ripetuta a un mezzo corrosivo in condizioni operative controllate.

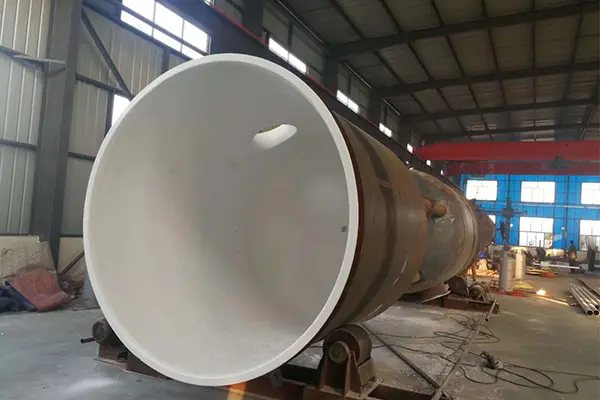

Attrezzature rivestite in PTFEsono progettati attorno ad un principio semplice: separare il materiale di processo dal metallo strutturale introducendo un rivestimento interno resistente alla corrosione. Il rivestimento funge da superficie di contatto prevista, mentre il recipiente esterno in acciaio fornisce il supporto strutturale richiesto dalla progettazione dell'apparecchiatura.
Il PTFE, o politetrafluoroetilene, è un fluoropolimero noto per la sua ampia resistenza chimica e la superficie con attrito relativamente basso. Queste proprietà lo rendono un candidato per molte applicazioni di contenimento e trattamento chimico. Tuttavia, l’idoneità del materiale deve essere stabilita in base alla composizione chimica, alla concentrazione, alla temperatura e alle condizioni operative effettive, anziché dedurla esclusivamente dal nome del materiale.
Perché la superficie di contatto interna è importante
La superficie bagnata è la parte di un recipiente, di una connessione o di un accessorio che entra in contatto diretto con il materiale di processo. La sua compatibilità chimica può influenzare il controllo della contaminazione, l'integrità delle apparecchiature, i requisiti di ispezione e la frequenza degli interventi di manutenzione.
Per una nave che contiene materie prime corrosive, la preoccupazione principale potrebbe essere il contatto prolungato tra il liquido e il rivestimento. Un recipiente di reazione presenta una sfida diversa perché la composizione chimica, la temperatura, la pressione e l'agitazione possono cambiare durante un batch. Un ricevitore può essere esposto a un flusso di processo per un periodo più breve ma richiede comunque la compatibilità con il materiale in entrata e con qualsiasi liquido condensato.
Ogni applicazione dovrebbe quindi essere valutata come un compito completo piuttosto che come una decisione isolata sulla selezione del materiale.
Principio di ingegneria:La resistenza alla corrosione è una parte dell'idoneità dell'attrezzatura. È inoltre necessario considerare l'integrità strutturale, il supporto del rivestimento, le disposizioni di tenuta, i limiti di temperatura, le condizioni di pressione e la configurazione del processo.
Dove un recipiente rivestito si inserisce in un processo
A seconda della disposizione dell'impianto, un recipiente rivestito può ricevere materiali in entrata, trattenerli tra le fasi di lavorazione, facilitare una reazione chimica o fornire un ambiente controllato per la miscelazione. Il recipiente deve corrispondere alla funzione di processo prevista, compreso il percorso del flusso previsto, il metodo di trasferimento del materiale e la relazione con le apparecchiature collegate.
Definire questo ruolo in una fase iniziale aiuta a prevenire un problema comune di specifica: richiedere un recipiente generico resistente alla corrosione senza chiarire le operazioni precise che il recipiente deve eseguire.
2. Come funzionano insieme il rivestimento e la struttura in acciaio
Un recipiente rivestito contiene due elementi funzionali principali: il rivestimento interno in fluoropolimero e il corpo strutturale circostante. Sebbene formino un unico pezzo dell'attrezzatura di processo, questi elementi hanno scopi diversi e devono essere valutati insieme.
Il rivestimento interno
Il rivestimento crea una barriera tra il mezzo di processo e il metallo sottostante. La sua efficacia dipende dall'idoneità del polimero per il mezzo specificato, dalla struttura del rivestimento, dalle condizioni della superficie finita e dal modo in cui il rivestimento si adatta alla geometria del serbatoio.
Meritano particolare attenzione le aree attorno agli ugelli, gli angoli, le variazioni di diametro, le aperture e altre transizioni. Queste posizioni possono comportare geometrie più complicate rispetto a una parete vascolare ampia e relativamente uniforme. Il metodo di costruzione proposto dovrebbe essere adeguato alle dimensioni dell'apparecchiatura e alle superfici che richiedono protezione.
Il corpo esterno in acciaio
Il corpo in acciaio fornisce il supporto strutturale e costituisce la principale struttura portante. La sua progettazione deve tenere conto della capacità richiesta, dei carichi esterni, della disposizione dei recipienti, delle tubazioni collegate, delle condizioni di supporto e dei requisiti applicabili dei recipienti a pressione, ove pertinente.
L'installazione di un rivestimento chimicamente resistente non elimina la necessità di ingegnerizzare la struttura metallica. I materiali strutturali, la costruzione delle pareti, le disposizioni di supporto e le connessioni devono essere selezionati in base al servizio previsto e alla base di progettazione applicabile.
L'interfaccia tra i due componenti
Un rivestimento polimerico e un recipiente metallico rispondono in modo diverso ai cambiamenti di temperatura e al carico meccanico. La loro interazione è quindi un'importante considerazione di progettazione, soprattutto quando il processo prevede riscaldamento, raffreddamento, variazione di pressione o cicli operativi ripetuti.
L'idoneità del metodo di ritenzione del rivestimento, dello spessore, della geometria e della disposizione di supporto deve essere confermata per la nave proposta. I progettisti dovrebbero anche considerare come risponderà il sistema durante l'avvio, il normale funzionamento, la pulizia, l'arresto e le prevedibili deviazioni del processo.
Gli esatti dettagli costruttivi dipendono dal tipo di attrezzatura e dal metodo di produzione. Un progetto adatto alla geometria di una nave non dovrebbe essere automaticamente considerato adatto a un'altra nave operante in condizioni meccaniche o termiche diverse.
3. Quattro tipi principali di recipienti di processo rivestiti
Sebbene i reattori rivestiti, i serbatoi di stoccaggio, i ricevitori e i serbatoi di miscelazione possano condividere un concetto costruttivo di base simile, le loro funzioni di processo non sono intercambiabili. La scelta della tipologia corretta inizia con l'identificazione di cosa deve fare il recipiente all'interno del sistema produttivo.
3.1 Reattori rivestiti in PTFE
Un reattore accoglie una reazione chimica o un altro processo in cui il contenuto subisce una trasformazione definita. Le superfici interne bagnate devono essere compatibili con i materiali di partenza, i prodotti di reazione, gli intermedi e i relativi mezzi di pulizia.
Le condizioni di reazione possono cambiare nel corso di un batch. Un processo che inizia con diversi componenti separati può sviluppare una composizione chimica diversa man mano che la reazione procede. La temperatura può aumentare o diminuire, mentre la generazione di gas, la formazione di vapore o le variazioni di pressione possono influenzare la configurazione richiesta del recipiente.
Per questi motivi, le specifiche del reattore dovrebbero descrivere l’intera sequenza operativa invece di fornire solo le normali condizioni di stato stazionario.
- Definire la composizione chimica e la concentrazione dei materiali presenti durante ogni fase importante del processo.
- Specificare le temperature operative normali e massime, la pressione di progetto e qualsiasi potenziale condizione di vuoto.
- Identificare le connessioni necessarie per il riscaldamento, il raffreddamento, la carica, lo scarico e il campionamento.
- Confermare se sono necessari agitazione, strumentazione aggiuntiva o altri accessori di processo.
L'obiettivo è coordinare il rivestimento, la struttura del serbatoio e gli accessori con l'effettivo processo di reazione, non semplicemente riprodurre le dimensioni di un serbatoio esistente.
3.2 Serbatoi di stoccaggio rivestiti in PTFE
I serbatoi di stoccaggio vengono utilizzati per contenere materie prime chimiche, prodotti intermedi e liquidi di processo prima che vengano trasferiti ad un'altra fase. A differenza di un reattore, un serbatoio di stoccaggio non può effettuare una trasformazione attiva del suo contenuto. Tuttavia il supporto immagazzinato può rimanere a lungo in contatto con il rivestimento.
La selezione dovrebbe considerare la sostanza chimica conservata, la sua concentrazione, la durata del contatto e l'intero intervallo di temperature di conservazione. Devono essere valutate anche le condizioni durante il riempimento, lo svuotamento, la pulizia e la fermata temporanea.
La disposizione del serbatoio è un'altra considerazione importante. Il volume di lavoro richiesto, l'accesso per l'ispezione, i collegamenti di trasferimento, l'area di installazione e il rapporto con le pompe o le linee di processo collegate influenzano tutti la configurazione finale.
- Distinguere la capacità nominale del vaso dal volume di lavoro utilizzabile richiesto.
- Specificare i mezzi chimici conservati nel serbatoio, compresi i relativi liquidi detergenti.
- Fornire i requisiti di ingresso, uscita, sfiato, scarico e strumentazione, ove applicabile.
- Confermare la posizione di installazione prevista e qualsiasi restrizione di accesso o manutenzione.
Una configurazione di stoccaggio adeguata deve fornire la funzione di contenimento richiesta pur rimanendo compatibile con le condizioni chimiche e meccaniche incontrate durante il servizio.
3.3 Ricevitori rivestiti in PTFE
I ricevitori raccolgono il materiale da un'operazione di processo a monte prima che venga trasferito, ulteriormente lavorato o diretto altrove nel sistema di produzione. A seconda del processo, il materiale ricevuto può essere un liquido, un condensato, una miscela o un flusso la cui composizione varia nel tempo.
Un ricevitore può sembrare più semplice di un reattore perché il suo scopo principale può essere la raccolta piuttosto che la reazione. Tuttavia, l’obbligo di ricezione deve ancora essere definito. Il flusso in ingresso, il volume di accumulo previsto, la frequenza di trasferimento, la temperatura e le condizioni di pressione influenzano la configurazione richiesta.
I collegamenti meritano particolare attenzione perché spesso un ricevitore è posizionato tra apparecchiature separate. Un orientamento errato dell'ugello o un dimensionamento errato della connessione possono complicare l'installazione e influenzare il flusso di processo previsto.
- Identificare la fonte a monte e le caratteristiche previste del flusso in entrata.
- Stimare la quantità massima che potrebbe accumularsi prima della successiva operazione di trasferimento.
- Definire il percorso di scarico e tutti i collegamenti necessari per lo sfiato o il monitoraggio del livello.
- Confermare la pressione operativa e le possibili variazioni di pressione durante il trasferimento o l'arresto.
Questi dettagli stabiliscono se il destinatario selezionato può svolgere il proprio compito di riscossione all'interno del sistema più ampio.
3.4 Serbatoi di miscelazione rivestiti in PTFE
I serbatoi di miscelazione combinano materiali o mantengono una miscela in condizioni di processo specificate. Il loro design può includere un agitatore, una disposizione di azionamento, un ingresso dell'albero, dei deflettori ove appropriato e connessioni di materiali multipli.
I componenti bagnati devono essere considerati come un insieme completo. La compatibilità del rivestimento del vaso principale non stabilisce automaticamente l'idoneità di ogni componente che entra in contatto con il mezzo. I componenti relativi all'albero, le tenute, le guarnizioni e gli altri accessori necessitano di controlli specifici sui materiali e sulle condizioni operative.
La scelta dell'agitatore influenza anche la progettazione dell'apparecchiatura. Le prestazioni di miscelazione richieste, le proprietà del liquido, il contenuto di solidi previsto, la velocità operativa e la geometria del recipiente possono influenzare la configurazione. I carichi meccanici e l'interfaccia tra il gruppo agitatore e il recipiente rivestito devono essere esaminati prima di finalizzare i dettagli di produzione.
- Definire i materiali da miscelare e le eventuali modifiche previste durante il funzionamento.
- Specificare se è necessario un agitatore e fornire i relativi requisiti di miscelazione.
- Identificare le disposizioni di ingresso dell'albero, le guarnizioni, la strumentazione e altre interfacce di processo.
- Rivedere il metodo di pulizia e l'accessibilità delle superfici interne bagnate.
Le applicazioni di miscelazione richiedono un'ingegneria meccanica e chimica coordinata piuttosto che una selezione del recipiente basata esclusivamente sulla capacità.
| Tipo di attrezzatura | Funzione primaria | Considerazioni chiave sulla progettazione | Importante input di processo |
|---|---|---|---|
| Reattore | Accoglie una reazione o trasformazione chimica. | Condizioni mutevoli durante il ciclo operativo. | Stadi di reazione e inviluppo operativo. |
| Serbatoio di stoccaggio | Contiene materie prime, prodotti intermedi o liquidi di processo. | Condizioni di contatto e conservazione a lungo termine. | Volume di lavoro e supporto immagazzinato. |
| Ricevitore | Raccoglie materiale da una fase del processo. | Accordi sui flussi in entrata, sull'accumulo e sui trasferimenti. | Condizioni di ingresso e requisiti di scarico. |
| Serbatoio di miscelazione | Combina materiali o mantiene una miscela. | Agitazione, interfacce albero e accessori bagnati. | Proprietà dei materiali e compiti di miscelazione. |
La tabella presenta differenze funzionali generali. I dettagli costruttivi finali devono essere stabiliti per le condizioni di processo previste.
4. Valutazione della compatibilità chimica
La compatibilità chimica è un punto di partenza per la selezione dell'apparecchiatura, ma deve essere stabilita utilizzando le informazioni di processo effettive. Un nome chimico da solo potrebbe non descrivere l’intero ambiente in cui funzionerà il rivestimento.
Identificare la composizione completa del mezzo
La descrizione del processo dovrebbe identificare le principali sostanze chimiche e qualsiasi impurità, additivo, prodotto di reazione o componente secondario rilevante. Una miscela può comportarsi diversamente da una singola sostanza pura, quindi le ipotesi basate esclusivamente sull'ingrediente principale potrebbero essere insufficienti.
La concentrazione è particolarmente importante. La composizione di un flusso di processo può cambiare durante la reazione, l'evaporazione, la diluizione, la separazione o il trasferimento di materiale. La specifica dovrebbe identificare gli intervalli di concentrazione che si prevede possano incontrare le superfici bagnate.
Includere liquidi per la pulizia e la manutenzione
Le procedure di pulizia possono esporre il rivestimento a sostanze assenti durante la normale produzione. Agenti di risciacquo, soluzioni detergenti o fluidi introdotti durante la manutenzione dovrebbero pertanto essere inclusi nella valutazione di compatibilità ogni volta che entrano in contatto con le superfici interne.
Anche i cambiamenti di temperatura durante la pulizia possono influire sull'idoneità. Non si deve presumere che un materiale compatibile con un particolare liquido a una certa temperatura rimanga idoneo in ogni possibile condizione di temperatura.
Considerare la durata dell'esposizione e le variazioni del processo
La durata del contatto e il ciclo operativo previsto contribuiscono alla valutazione complessiva. Lo stoccaggio continuo, il funzionamento batch ripetuto, la pulizia intermittente e i brevi periodi di trasferimento rappresentano modelli di esposizione diversi.
Anche le deviazioni del processo dovrebbero essere prese in considerazione laddove ragionevolmente prevedibili. Una miscela involontaria, un cambiamento nella concentrazione o una permanenza prolungata possono creare condizioni esterne all'ambito della produzione di routine.
Elenco di controllo per la verifica della compatibilità:
- Identità chimiche e concentrazioni.
- Miscele, impurità e relativi sottoprodotti di processo.
- Temperature di contatto normale, minima e massima.
- Liquidi detergenti ed esposizione correlata alla manutenzione.
- Durata del contatto e variazioni di processo previste.
Il materiale del rivestimento, il metodo di costruzione e la configurazione dell'attrezzatura devono essere esaminati rispetto a queste condizioni prima che il progetto venga approvato. Se la chimica del processo è definita in modo incompleto, le informazioni irrisolte dovrebbero essere registrate invece di considerare la compatibilità come confermata.
5. Requisiti di temperatura, pressione e vuoto
La temperatura e la pressione influenzano sia il rivestimento polimerico che l'intero assemblaggio del serbatoio. Selezionare un materiale in base alla sua resistenza chimica senza valutare il campo operativo meccanico può comportare una specifica incompleta.
Temperatura operativa
Registrare la normale temperatura operativa nonché le temperature massima e minima previste durante l'avvio, la produzione, la pulizia e l'arresto. Laddove una reazione genera calore o un processo utilizza cicli di riscaldamento e raffreddamento, è necessario documentare l'intero intervallo di temperature.
La temperatura influenza il comportamento del polimero e può influenzare l'interazione chimica, la deformazione, la permeazione e la risposta dell'interfaccia tra il rivestimento e il corpo in acciaio. I suoi effetti dipendono dalla costruzione specifica del rivestimento e dalle condizioni di servizio, quindi un singolo valore generico di temperatura non dovrebbe sostituire la verifica specifica del progetto.
I rapidi cambiamenti di temperatura possono creare ulteriori considerazioni. La progettazione dell'apparecchiatura dovrebbe tenere conto del ciclo termico previsto e della compatibilità della sua costruzione con tale ciclo.
Pressione positiva
Le specifiche della pressione dovrebbero distinguere la normale pressione operativa dalla pressione di progetto e da qualsiasi condizione transitoria rilevante. Possono verificarsi variazioni di pressione durante il caricamento, lo scarico, la reazione, la generazione di vapore o il collegamento ad altre apparecchiature di processo.
Le dimensioni del recipiente, i materiali strutturali, i dettagli degli ugelli, le disposizioni di tenuta e il codice di progettazione applicabile possono influenzare il campo operativo consentito. È necessario valutare l'insieme completo anziché basarsi esclusivamente sulla valutazione di un componente.
Condizioni di vuoto e pressione negativa
Le condizioni di vuoto richiedono una considerazione esplicita. Possono formarsi durante la lavorazione sotto vuoto, la condensazione del vapore, il funzionamento della pompa o altre fasi del processo. Una nave che funziona abitualmente a pressione positiva può incontrare una diversa condizione di carico meccanico quando la sua pressione interna scende al di sotto della pressione esterna.
Il supporto del rivestimento in PTFE e la struttura complessiva del serbatoio devono essere rivisti per il servizio di vuoto specificato. La pressione assoluta minima prevista, la durata dell'esposizione, la temperatura operativa e la frequenza dei cicli di vuoto dovrebbero essere incluse nella revisione tecnica.
Non è sufficiente dedurre l'idoneità al vuoto dalla resistenza chimica o dalla valutazione della pressione positiva. L'assemblaggio rivestito proposto deve essere confermato per le effettive condizioni di vuoto e sequenza operativa.
Combina le condizioni operative in un'unica specifica
Pressione e temperatura dovrebbero essere valutate insieme. La temperatura massima, la pressione di progetto e il vuoto massimo non devono essere trattati come valori non correlati se possono verificarsi durante la stessa fase operativa. La specifica dovrebbe identificare le combinazioni possibili nella pratica e indicare quali fasi richiedono una valutazione separata.
| Condizione | Informazioni da fornire | Focus sulla revisione del progetto |
|---|---|---|
| Temperatura | Intervallo normale, massimo, minimo e variazioni di temperatura. | Idoneità del rivestimento e comportamento termico dell'assieme. |
| Pressione positiva | Pressione di esercizio, pressione di progetto e condizioni transitorie. | Progettazione strutturale, giunti e valori nominali delle apparecchiature applicabili. |
| Vuoto | Pressione assoluta minima, durata e fase operativa. | Supporto del rivestimento e idoneità a recipiente pieno sotto vuoto. |
| Ciclo del processo | Avvio, spegnimento, pulizia e sequenze operative ripetute. | Condizioni termiche e meccaniche combinate. |
6. Capacità, dimensioni e disposizione delle apparecchiature
La capacità è un parametro importante, ma non definisce completamente le dimensioni o l'idoneità di un recipiente di processo. Due vasi con lo stesso volume nominale possono avere altezze, diametri, geometrie della testa, disposizioni di supporto e layout di connessione diversi.
Volume di lavoro e capacità nominale
Il volume nominale descrive la capacità dichiarata della nave, mentre il volume di lavoro è la quantità destinata a essere conservata o lavorata durante il normale funzionamento. La distinzione è particolarmente importante per i reattori e i serbatoi di miscelazione, dove può essere necessario spazio sufficiente per l'agitazione, la generazione di vapore, la schiuma, l'espansione o altri comportamenti del processo.
Il livello di riempimento operativo appropriato dipende dal processo e dal design del serbatoio. Il margine richiesto dovrebbe essere valutato anziché presupporre che sia identico tra le diverse applicazioni.
Dimensioni complessive e spazio di installazione
Confermare l'altezza, il diametro e l'ingombro complessivo massimi consentiti. Considerare il percorso di accesso disponibile, le dimensioni della porta e dell'apertura, le modalità di sollevamento, gli spazi strutturali, lo spazio per la manutenzione e la posizione delle attrezzature vicine.
Anche i vincoli di trasporto e installazione possono influenzare la configurazione della nave. Una nave che si adatta alla sua posizione operativa potrebbe comunque richiedere una revisione separata di come verrà spostata nell'edificio o posizionata sulle sue fondamenta.
Supporti e apparecchiature collegate
Gambe di supporto, zoccoli, staffe, elementi di sollevamento e interfacce di fondazione devono essere in linea con la progettazione strutturale e le condizioni del sito. Le pompe, gli azionamenti degli agitatori, gli strumenti e le tubazioni collegati possono comportare carichi aggiuntivi o requisiti di spazio.
La disposizione dovrà lasciare adeguati accessi ai punti operativi e alle aree di ispezione. Le esigenze di manutenzione sono più facili da affrontare se vengono prese in considerazione prima che l'accordo venga finalizzato.
When a dimensioned drawing is necessary
Una descrizione preliminare del processo può essere adeguata durante le discussioni iniziali, ma una disposizione dimensionata diventa sempre più importante man mano che la progettazione avanza. Il disegno dovrebbe identificare le dimensioni principali, le posizioni degli ugelli, i punti di supporto, le aperture di accesso e le relative interfacce con le apparecchiature adiacenti.
Laddove esistano già collegamenti all'impianto, il vaso proposto dovrà essere verificato rispetto al layout delle tubazioni disponibile. Eventuali deviazioni necessarie devono essere identificate e risolte prima dell'approvazione dei disegni di produzione.
7. Ugelli, passaggi e connessioni al processo
Le connessioni collegano una nave con il resto del sistema di produzione. Potrebbero essere necessari per il caricamento, lo scarico, lo sfiato, il campionamento, la strumentazione, la pulizia, il monitoraggio della temperatura o altre funzioni. Il loro posizionamento e la loro costruzione influenzano l'efficacia dell'installazione, del funzionamento e dell'ispezione della nave.
Posizione e orientamento dell'ugello
Ogni ugello dovrebbe avere una funzione e una posizione chiaramente identificate. La specifica o il disegno approvato dovrebbero stabilirne la dimensione nominale, l'orientamento, il tipo di connessione e qualsiasi requisito rilevante di elevazione o angolare.
Il posizionamento dell'ingresso e dell'uscita deve riflettere il flusso di processo previsto. Anche il drenaggio, il trasferimento del materiale e i requisiti di accesso possono influenzare la geometria del vaso. Le modifiche alla posizione degli ugelli dopo l'inizio del lavoro di rivestimento o fabbricazione possono creare ulteriori complicazioni di progettazione e produzione.
Corridoi e accessi di ispezione
I passaggi e le aperture di accesso supportano l'ispezione, la pulizia e la manutenzione laddove la progettazione della nave lo consente. Le loro dimensioni e posizioni dovrebbero riflettere il metodo di ispezione previsto, le esigenze di accesso sicuro e la disposizione degli impianti circostanti.
Anche i dettagli di apertura devono essere compatibili con il design del rivestimento. La transizione tra un'apertura e la superficie rivestita adiacente richiede particolare attenzione perché combina un'interfaccia di processo con una caratteristica strutturale.
Agitatori, strumenti e componenti ausiliari
A seconda del processo, un serbatoio può richiedere uno strumento di livello del liquido, un sensore di temperatura, un collegamento di pressione, un vetro spia, un agitatore o raccordi aggiuntivi. Non tutte le navi necessitano di tutti gli accessori e la disposizione richiesta dovrebbe basarsi sulle funzioni del processo piuttosto che su un elenco generico.
Ogni accessorio bagnato richiede una verifica di compatibilità. Guarnizioni, dispositivi di tenuta, interfacce dello strumento e componenti collegati devono essere adeguati al mezzo chimico e alle condizioni di pressione e temperatura applicabili.
Organizzare le informazioni di connessione in modo chiaro
Una pianificazione degli ugelli è un modo utile per evitare ambiguità. Può identificare ciascuna connessione per etichetta, funzione, dimensione, quantità, orientamento e tipo di connessione, con riferimenti ai disegni ove richiesto.
Fornire queste informazioni in anticipo aiuta i team di progettazione e produzione a controllare le distanze, a coordinare gli accessori e a stabilire un accordo coerente prima del rilascio del progetto.
8. Ispezione del rivestimento e verifica della qualità
L'ispezione dovrebbe essere pianificata come parte delle specifiche dell'apparecchiatura anziché aggiunta solo al termine della produzione. Le attività di ispezione richieste dipendono dal metodo di rivestimento, dalla progettazione del recipiente, dagli standard applicabili, dal rischio di processo e dai criteri di accettazione contrattuale.
Definire l'ambito di ispezione prima della produzione
Identificare le registrazioni e gli esami richiesti per le superfici rivestite, il corpo strutturale, le connessioni e l'assemblaggio finito. La specifica dovrebbe indicare quali requisiti sono obbligatori, quali standard si applicano e chi è responsabile della revisione dei risultati.
Laddove un particolare metodo di ispezione del rivestimento sia appropriato, la sua procedura e i limiti di accettazione dovrebbero essere concordati in anticipo. Ad esempio, il test delle vacanze elettriche può essere rilevante per determinati rivestimenti non conduttivi e configurazioni idonee delle apparecchiature, ma il suo utilizzo e le impostazioni di test devono essere stabiliti per la costruzione specifica. Non si deve presumere che si applichi in modo identico a ogni processo o spessore di rivestimento.
Ispezionare aree geometriche difficili
La pianificazione dell'ispezione dovrebbe tenere conto delle posizioni più difficili da accedere o da valutare, comprese le transizioni degli ugelli, le aperture, gli angoli e altri cambiamenti nella geometria. Queste aree possono richiedere tecniche di ispezione diverse o controlli di disegno e produzione più dettagliati.
L'esame visivo, i controlli dimensionali e altri metodi applicabili dovrebbero essere definiti in base ai requisiti di costruzione. Dovrebbero essere individuati anche eventuali test di pressione obbligatori o esami strutturali, ove rilevanti per la progettazione dell'apparecchiatura.
Chiarire la documentazione e i criteri di accettazione
Il processo di accettazione dovrebbe specificare quali prove sono richieste prima che l'attrezzatura possa essere rilasciata. A seconda del progetto, la documentazione può includere disegni approvati, informazioni sui materiali, registrazioni di ispezioni, risultati di test e registrazioni di deviazioni accettate.
Dichiarazioni come "ispezionare attentamente il rivestimento" sono meno utili di un piano di ispezione definito che identifichi il metodo, la posizione applicabile, i criteri di accettazione e la documentazione richiesta. Requisiti precisi forniscono al produttore e al cliente una base comune per la revisione dell'attrezzatura completata.
Mantenere la tracciabilità delle modifiche approvate
Le modifiche alla progettazione devono essere documentate, riviste e approvate dalle parti responsabili. Una modifica a una connessione, a un accessorio o a una condizione operativa può influire su altre parti delle specifiche dell'apparecchiatura. Registrare il motivo di una modifica e la sua approvazione tecnica aiuta a preservare la coerenza tra i documenti di produzione e l'assemblaggio finale.
9. Preparazione di una specifica dell'attrezzatura
Una specifica chiara fornisce al team di ingegneri dell'apparecchiatura informazioni sufficienti per valutare l'applicazione e identificare i requisiti irrisolti. Dovrebbe descrivere non solo la nave richiesta ma anche le condizioni in cui la nave opererà.
La seguente sequenza fornisce un metodo pratico per organizzare le informazioni di progettazione.
-
Descrivere il compito del processo.
Spiegare se il recipiente verrà utilizzato per la reazione, la conservazione, la raccolta o la miscelazione. Identificare la fase operativa, le interfacce a monte e a valle e le eventuali funzioni speciali del processo.
-
Documentare il mezzo chimico.
Elencare le sostanze, le concentrazioni, le miscele, i contaminanti e i liquidi detergenti pertinenti. Identificare eventuali fasi in cui la composizione cambia in modo significativo.
-
Definire il campo operativo.
Fornire temperature normali ed estreme, pressione operativa e di progettazione, condizioni di vuoto e transizioni prevedibili tra gli stati operativi.
-
Stabilire capacità e dimensioni.
Specificare la capacità nominale, il volume di lavoro utilizzabile, le dimensioni principali, le limitazioni di installazione e la disposizione di supporto richiesta.
-
Prepare the connection schedule.
Elencare gli ugelli, le aperture, gli sfiati, gli scarichi, gli strumenti, le disposizioni dell'agitatore e gli accessori richiesti. Fornire un disegno di layout quando disponibile.
-
Identificare gli standard e i requisiti di ispezione.
Indicare i requisiti di costruzione applicabili, le procedure di ispezione, le aspettative di prova, i criteri di accettazione e la documentazione necessaria.
-
Esaminare le lacune tecniche prima dell'approvazione.
Registrare dati chimici non risolti, dimensioni contrastanti, condizioni operative incerte e qualsiasi accessorio la cui compatibilità o progettazione non sia confermata.
Lista di controllo delle specifiche dell'attrezzatura
| Categoria delle specifiche | Informazioni richieste | Motivo della revisione |
|---|---|---|
| Applicazione del processo | Funzione del recipiente, fasi del processo, trasferimento del materiale e sequenza operativa. | Stabilisce il tipo di apparecchiatura corretto. |
| Mezzo chimico | Composizione, concentrazione, impurità e detergenti. | Supporta la valutazione della compatibilità del rivestimento. |
| Condizioni operative | Intervallo di temperatura, pressione di progetto, funzionamento in vuoto e condizioni transitorie. | Definisce il campo operativo richiesto. |
| Capacità e disposizione | Volume di lavoro, ingombri, disposizione dei supporti e limiti di installazione. | Controlla l'adattamento e l'integrazione del processo. |
| Connessioni | Dimensioni, posizioni, aperture, strumentazione e accessori degli ugelli. | Coordina le interfacce di tubazioni e apparecchiature. |
| Requisiti di qualità | Procedure di ispezione, test, criteri di accettazione e registrazioni. | Definisce come verrà verificata la conformità. |
Quando alcuni dettagli rimangono non disponibili, identificarli come elementi tecnici aperti. Questo approccio è più affidabile rispetto al presupposto che dimensioni, condizioni operative o requisiti di accettazione non siano stati stabiliti dal team di progetto.
10. Errori comuni di selezione ed progettazione
Possono sorgere diversi problemi quando la scelta dell'attrezzatura si basa su una breve descrizione del prodotto senza definire completamente il servizio previsto. La maggior parte può essere ridotta attraverso una descrizione più completa del processo e una revisione anticipata delle specifiche tecniche.
Scegliendo solo in base al nome chimico
Sapere che un recipiente conterrà un acido, una soluzione alcalina o un solvente non è sufficiente per completare una valutazione di compatibilità. La concentrazione, le miscele, la temperatura, la durata dell'esposizione, i metodi di pulizia e la struttura del rivestimento possono avere importanza.
Approccio migliore:Fornire il mezzo di processo completo e il suo intervallo operativo previsto, quindi confermare l'idoneità per l'applicazione effettiva.
Fornire solo il volume nominale del vaso
Il valore della capacità non determina la geometria completa del serbatoio, il volume di lavoro consentito, la disposizione dell'agitatore o la disposizione dei collegamenti. Informazioni dimensionali insufficienti possono portare ad apparecchiature che non possono essere facilmente integrate nell'impianto esistente.
Approccio migliore:Specificare insieme il volume di lavoro, le dimensioni complessive, le restrizioni del sito, i requisiti di processo e le connessioni richieste.
Presupponendo che la resistenza chimica stabilisca l'idoneità al vuoto
La resistenza chimica e la resistenza a un differenziale di pressione affrontano diverse questioni ingegneristiche. Il rivestimento e la struttura portante devono essere valutati per le condizioni di vuoto previste e la relativa temperatura di esercizio.
Approccio migliore:Dichiarare esplicitamente la pressione assoluta minima, la durata dell'esposizione, la temperatura e il ciclo di vuoto previsto.
Trascurare guarnizioni e componenti ausiliari
Un rivestimento principale compatibile non può stabilire l'idoneità di ogni guarnizione, guarnizione, componente dell'agitatore, vetro spia o connessione dello strumento. Ogni componente a contatto con il fluido rilevante fa parte del sistema completo.
Approccio migliore:Includere gli accessori e i materiali di collegamento nella revisione tecnica invece di trattare l'imbarcazione principale come l'unico componente da valutare.
Finalizzazione delle posizioni degli ugelli troppo tardi
Modifiche tardive alle posizioni delle connessioni possono influenzare la geometria interna, l'allineamento delle tubazioni, l'accesso e la configurazione del rivestimento finito. Potrebbero anche creare conflitti con le apparecchiature vicine o con le distanze di installazione.
Approccio migliore:Esaminare la disposizione quotata e il programma degli ugelli prima che i disegni di produzione vengano approvati.
Lasciare indefiniti i requisiti di ispezione
Una richiesta generale per un recipiente resistente alla corrosione non spiega come verrà ispezionato il rivestimento finito o quali criteri determinano l'accettazione. Dettagli mancanti possono creare disaccordo durante la revisione finale.
Approccio migliore:Concordare gli standard applicabili, le procedure di ispezione, i criteri di accettazione e i registri richiesti prima dell'inizio della produzione.
Regola di selezione:Una specifica completa dell'attrezzatura collega l'attività di processo, il mezzo chimico, le condizioni operative, la configurazione del serbatoio e i requisiti di ispezione. Ciascuno dovrebbe supportare la stessa applicazione definita.
11. Installazione, funzionamento e manutenzione
L'idoneità dell'attrezzatura dipende non solo dalla sua progettazione iniziale ma anche dal modo in cui l'imbarcazione viene gestita, installata, utilizzata e mantenuta. Procedure appropriate aiutano a preservare l'integrità del rivestimento e a identificare i problemi prima che si trasformino in problemi più seri alle apparecchiature.
Manipolazione e installazione
Le procedure di trasporto e sollevamento devono seguire la documentazione dell'attrezzatura e le modalità di sollevamento designate. Urti incontrollati, punti di sollevamento inadeguati o maneggiamenti imprudenti possono danneggiare il rivestimento o altre parti dell'insieme anche quando il vaso esterno appare indenne.
L'installazione dovrebbe inoltre preservare le condizioni di supporto previste e l'allineamento della connessione. L'allineamento forzato delle tubazioni o carichi imprevisti sugli ugelli possono introdurre sollecitazioni meccaniche non incluse nelle ipotesi di progettazione.
Prima della messa in servizio, verificare la posizione di installazione, la disposizione dei supporti, le tubazioni collegate, gli strumenti e gli accessori richiesti. Confermare che la configurazione finale corrisponda ai disegni approvati e che i controlli pre-operativi richiesti siano stati completati.
Avvio e spegnimento controllati
Le procedure operative dovrebbero definire il modo in cui il recipiente viene riempito, portato alla temperatura operativa, pressurizzato ove applicabile e riportato in condizioni di sicurezza. Se sono possibili vuoto o rapidi cambiamenti di temperatura, queste condizioni dovrebbero essere affrontate esplicitamente.
Le procedure dovrebbero inoltre stabilire come vengono gestite le deviazioni del processo. Cambiamenti imprevisti di pressione, temperatura o composizione chimica possono spostare l'imbarcazione al di fuori dell'intervallo operativo approvato e richiedere una risposta controllata.
Pratiche di pulizia
I metodi di pulizia devono essere compatibili con il rivestimento, le guarnizioni, i componenti collegati e le limitazioni operative dell'imbarcazione. Il mezzo di pulizia selezionato, la temperatura, la durata e qualsiasi azione di pulizia meccanica devono essere rivisti per la costruzione specifica.
Le procedure di pulizia dovrebbero identificare come vengono rimossi i residui, come il recipiente viene risciacquato dove richiesto e come viene mantenuto l'accesso per l'ispezione. Non dovrebbero essere introdotti prodotti chimici non approvati o metodi meccanici aggressivi semplicemente perché il rivestimento principale è progettato per un servizio corrosivo.
Ispezione e manutenzione ordinaria
La frequenza e il metodo di ispezione devono riflettere il rischio del processo, le condizioni di servizio, la progettazione dell'apparecchiatura e i requisiti di manutenzione applicabili. Gli operatori devono seguire le procedure approvate per riconoscere segni di danni, perdite, comportamenti operativi insoliti o deterioramento dei componenti associati.
Quando viene rilevato un problema, la valutazione dovrebbe prendere in considerazione il rivestimento, le relative connessioni, le guarnizioni e la struttura di supporto del recipiente. La causa dovrebbe essere stabilita prima di selezionare riparazioni o modifiche. Qualsiasi riparazione deve essere adatta alla costruzione originale e alle condizioni di servizio approvate.
Conservare i registri operativi
Le registrazioni delle condizioni operative, delle ispezioni, delle attività di pulizia, dei lavori di manutenzione e delle modifiche approvate possono aiutare a identificare i problemi ricorrenti. Inoltre, facilitano il confronto delle condizioni operative effettive con le ipotesi utilizzate durante la revisione del progetto originale.
Laddove le condizioni del processo cambino in modo significativo, il recipiente dovrebbe essere rivalutato prima dell'introduzione del dazio modificato. Una configurazione approvata per una concentrazione chimica, un intervallo di temperatura o una condizione di pressione non dovrebbe essere automaticamente considerata idonea per un servizio diverso.
12. Pianificazione di una configurazione personalizzata dell'attrezzatura
Le navi industriali spesso devono adattarsi a un particolare layout del processo, requisiti di capacità e una serie di condizioni operative. Una configurazione personalizzata può soddisfare questi requisiti, a condizione che i dettagli siano definiti e valutati sistematicamente.
Zhuoyanfornisce servizi di progettazione e produzione di rivestimenti anticorrosivi industriali e di apparecchiature chimiche. La configurazione appropriata per un recipiente rivestito può essere discussa in relazione alla funzione di processo prevista, alla capacità richiesta, al campo operativo, alle posizioni di connessione e agli accessori di processo.
Abbina la configurazione al processo
La personalizzazione dovrebbe iniziare con i requisiti del processo piuttosto che con la disposizione predeterminata del recipiente. Un serbatoio di stoccaggio con una semplice funzione di trasferimento può richiedere un set di collegamenti diverso da un reattore con agitatore e strumentazione di processo aggiuntiva.
La definizione delle funzioni necessarie aiuta a distinguere le caratteristiche essenziali dagli accessori opzionali. Fornisce inoltre al team di ingegneri una base più chiara per valutare la geometria della nave e il layout delle connessioni.
Stabilire in anticipo i dettagli tecnici
È necessario esaminare insieme capacità, dimensioni, mezzo chimico, temperatura, pressione, requisiti di vuoto e posizioni degli ugelli. Se la nave deve collegarsi a un sistema esistente, i disegni pertinenti e le dimensioni dell'interfaccia dovrebbero essere resi disponibili durante la discussione tecnica iniziale.
Eventuali condizioni sconosciute dovrebbero rimanere visibili durante la revisione del progetto. In particolare, è necessario affrontare i problemi di compatibilità chimica irrisolta, condizioni di vuoto poco chiare o disegni di collegamento incompleti prima che le specifiche dell'apparecchiatura siano considerate complete.
Rivedere il progetto prima della produzione
La costruzione proposta dovrebbe essere esaminata rispetto al servizio previsto, compresa la disposizione del rivestimento, la progettazione strutturale, i collegamenti e il piano di ispezione. Disegni e documenti tecnici dovrebbero identificare la configurazione concordata in modo che entrambe le parti possano valutare lo stesso progetto.
Le modifiche apportate durante questa fase dovrebbero essere valutate per il loro impatto sull'insieme complessivo. Una posizione modificata dell'ugello, un nuovo accessorio o un requisito di pressione modificato possono influenzare altre decisioni di progettazione e non devono essere gestiti come una modifica isolata.
Informazioni per prepararsi ad una discussione tecnica
- Tipo di apparecchiatura e funzione di processo prevista.
- Composizione chimica, concentrazione e relativi mezzi di pulizia.
- Temperature di esercizio normali ed estreme.
- Requisiti di pressione operativa, pressione di progetto e vuoto, ove applicabile.
- Capacità nominale richiesta, volume di lavoro e dimensioni complessive.
- Programma degli ugelli, posizioni delle connessioni, strumenti e accessori di processo.
- Norme di costruzione applicabili e requisiti di ispezione del rivestimento.
- Disegni di installazione ed eventuali restrizioni sull'interfaccia delle apparecchiature esistenti.
Questi input forniscono un punto di partenza pratico per la revisione tecnica e il preventivo. Le specifiche dell'apparecchiatura finale devono essere confermate solo dopo aver valutato i relativi requisiti chimici, meccanici, dimensionali e di ispezione.
13. Domande frequenti
Le seguenti domande riguardano considerazioni tecniche comuni quando si specificano recipienti per processi chimici rivestiti in fluoropolimero.
Per cosa vengono utilizzati principalmente i recipienti rivestiti in PTFE?
Sono utilizzati in applicazioni di lavorazione chimica in cui le superfici di contatto interne richiedono protezione dalla corrosione. I tipi comuni di recipienti includono reattori, serbatoi di stoccaggio, ricevitori e serbatoi di miscelazione. Il tipo appropriato dipende dall'attività del processo, dal mezzo chimico, dalle condizioni operative e dalla configurazione richiesta.
Il rivestimento in PTFE fornisce protezione contro ogni sostanza chimica?
Nessun materiale dovrebbe essere considerato universalmente adatto in ogni condizione. Il PTFE ha un'ampia resistenza chimica, ma l'applicazione effettiva richiede ancora la valutazione dell'identità chimica, della concentrazione, della temperatura, della durata dell'esposizione e della struttura del rivestimento. Limitazioni di compatibilità specifiche e condizioni operative speciali devono essere esaminate prima dell'approvazione della nave.
Perché un recipiente rivestito in PTFE richiede anche una struttura in acciaio?
Il rivestimento fornisce la superficie interna prevista resistente alla corrosione, mentre il corpo esterno in acciaio fornisce il supporto strutturale. I due componenti svolgono funzioni diverse e devono essere progettati insieme. Le dimensioni del recipiente, le condizioni di pressione, i supporti, le connessioni e il rapporto tra il rivestimento e il corpo in acciaio influenzano tutti il progetto finale.
Quali informazioni sono necessarie per selezionare il tipo di nave corretto?
Iniziare con la funzione di processo prevista, il mezzo chimico, la temperatura operativa, i requisiti di pressione o vuoto, la capacità e le condizioni di installazione. Quindi identificare gli ugelli necessari, le aperture di accesso, gli strumenti e gli accessori. Questi dettagli aiutano a distinguere un reattore da un serbatoio di stoccaggio, un ricevitore o un serbatoio di miscelazione e a stabilire la configurazione richiesta.
È possibile utilizzare un recipiente rivestito in condizioni di vuoto?
Il servizio di aspirazione può essere possibile con un assieme opportunamente progettato, ma deve essere confermato per l'attrezzatura specifica. La revisione dovrebbe includere la pressione assoluta minima, la temperatura operativa, la durata del vuoto, la frequenza del ciclo e il supporto del rivestimento. La compatibilità chimica o la valutazione della pressione positiva da sole non stabiliscono l'idoneità al vuoto.
Cosa occorre controllare quando si specifica un serbatoio di miscelazione rivestito?
Oltre alla compatibilità chimica, alla capacità, alla temperatura e alla pressione, specificare il tipo di miscelazione richiesto e la disposizione dell'agitatore. Controllare l'idoneità dei componenti relativi all'albero, delle tenute, delle guarnizioni e di altri accessori a contatto con il fluido. Dovrebbero essere riviste anche le posizioni degli ugelli, l’accesso per la pulizia, i requisiti di manutenzione e la disposizione di installazione.
Quali requisiti di ispezione devono essere confermati prima della produzione?
Identificare gli standard di costruzione applicabili, il metodo di ispezione del rivestimento, i criteri di accettazione, gli esami strutturali, i test e la documentazione richiesta. A seconda della costruzione, potrebbero essere appropriati metodi quali l'esame visivo, i controlli dimensionali o i test elettrici. Il piano di ispezione dovrebbe essere concordato per l'attrezzatura specifica piuttosto che presumere che sia identico per ogni nave.
Cosa dovrebbe essere incluso in una richiesta di preventivo per una nave personalizzata?
Fornire la funzione prevista del recipiente, la composizione chimica e la concentrazione, la temperatura operativa, le condizioni di pressione o vuoto, la capacità richiesta, le dimensioni complessive, la disposizione dei collegamenti, gli accessori e i requisiti di ispezione applicabili. I disegni degli impianti esistenti e le restrizioni di installazione sono utili quando la nave deve integrarsi con un sistema di produzione consolidato. Eventuali condizioni tecniche irrisolte dovrebbero essere identificate per la revisione.
14. Considerazioni finali sulla selezione
Selezione adattaAttrezzature rivestite in PTFErichiede una valutazione coordinata del mezzo chimico, della struttura del rivestimento, della struttura del recipiente, delle condizioni operative e delle interfacce di processo. Reattori, serbatoi di stoccaggio, ricevitori e serbatoi di miscelazione svolgono funzioni diverse, quindi le loro configurazioni dovrebbero essere sviluppate in base ai compiti previsti piuttosto che trattati come contenitori intercambiabili.
Una specifica tecnica completa dovrebbe definire composizione chimica e concentrazione, temperatura, pressione positiva o vuoto, capacità, dimensioni, posizioni di connessione, accessori e criteri di ispezione. Durante la revisione della progettazione dovrebbero essere prese in considerazione anche l'installazione, la pulizia, la manutenzione e le prevedibili variazioni del processo.
Fornire questi dettagli in anticipo aiuta a stabilire una base chiara per la valutazione dell'attrezzatura proposta. Inoltre, semplifica l'identificazione delle informazioni mancanti, il coordinamento delle connessioni di processo e la conferma dei requisiti di progettazione prima dell'inizio della produzione.
Discuti i requisiti delle tue apparecchiature chimiche
Condividi il mezzo di processo, la concentrazione, la temperatura operativa, le condizioni di pressione o vuoto, la capacità richiesta del serbatoio e il layout delle connessioni per avviare una discussione tecnica sulla configurazione appropriata.
Invia i tuoi requisiti di attrezzatura
