La nostra gamma di prodotti comprende apparecchiature rivestite in fogli di PTFE, spruzzatura e rivestimento a rulli di PTFE, apparecchiature rivestite in plastica, tubi e raccordi in acciaio rivestiti in PTFE e relativi componenti in fluoropolimero realizzati in PTFE, PFA, ETFE, FEP e altri materiali avanzati.

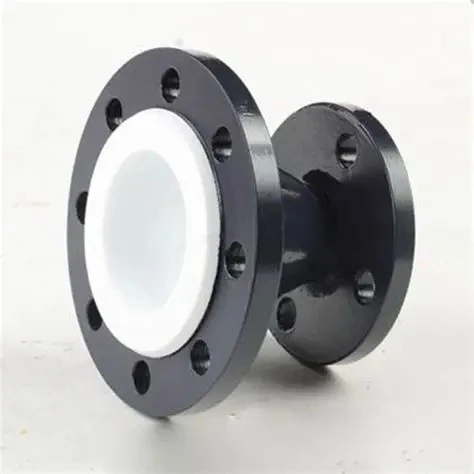

I riduttori rivestiti in PTFE sono progettati per collegare tubi di diverso diametro in sistemi di tubazioni industriali resistenti alla corrosione. Forniscono una transizione graduale tra sezioni di tubo più grandi e più piccole mantenendo un passaggio di flusso rivestito per i fluidi corrosivi.Zhuoyanè un produttore e fornitore con sede in Cina di raccordi rivestiti in PTFE per applicazioni chimiche, farmaceutiche e di altri processi industriali.
Il rivestimento interno in PTFE separa il mezzo convogliato dal corpo del riduttore in acciaio, contribuendo a proteggere il substrato metallico dalla corrosione causata da acidi, alcalini e altri mezzi chimici compatibili. Zhuoyan offre diametri di ingresso e uscita personalizzati, lunghezza del riduttore e specifiche della flangia per soddisfare i diversi layout delle tubazioni e requisiti di connessione.
La differenza principale tra i riduttori concentrici ed eccentrici è la posizione delle loro linee centrali. Questa distinzione strutturale influisce sul modo in cui il riduttore si inserisce nella tubazione e su come il gas o il liquido possono raccogliersi all'interno di una sezione orizzontale del tubo.
| Tipo di riduttore | Progettazione strutturale | Considerazioni tipiche sulla selezione |
|---|---|---|
| Riduttore concentrico rivestito in PTFE | L'ingresso e l'uscita condividono la stessa linea centrale, formando una transizione simmetrica. | Adatto laddove la linea centrale del tubo deve rimanere allineata, comprese molte disposizioni di tubazioni verticali. Confermare l'orientamento dell'installazione e lo spazio disponibile. |
| Riduttore eccentrico rivestito in PTFE | L'ingresso e l'uscita hanno linee centrali sfasate, con un lato che rimane piatto. | Spesso considerato per tubazioni orizzontali quando è necessario gestire l'accumulo di gas o la ritenzione di liquidi. L'orientamento del lato piatto dipende dalla priorità se prevenire le sacche d'aria o facilitare il drenaggio. |
Per le linee di aspirazione della pompa, un riduttore eccentrico installato con il lato piatto rivolto verso l'alto può aiutare a prevenire sacche d'aria. Nelle applicazioni che richiedono un drenaggio completo, una disposizione con il lato piatto rivolto verso il basso potrebbe essere più appropriata. La configurazione finale dovrebbe essere confermata rispetto al layout delle tubazioni e ai requisiti operativi piuttosto che selezionata solo in base all'orientamento della tubazione.
Un riduttore deve corrispondere sia alle dimensioni dei tubi collegati che alle dimensioni di installazione. Shandong Zhuoyan New Materials Co., Ltd. può personalizzare il diametro di ingresso, il diametro di uscita, la lunghezza del riduttore e lo standard della flangia in base ai requisiti del progetto.
Per i progetti di sostituzione, controllare le dimensioni del riduttore esistente e le interfacce delle flange prima di ordinare può aiutare a evitare discrepanze di installazione. Per i nuovi sistemi di tubazioni, la geometria del riduttore deve essere selezionata insieme ai tubi circostanti e agli altri raccordi.
Il rivestimento in PTFE fornisce una barriera interna resistente alla corrosione tra il mezzo di processo e il corpo in acciaio. La sua compatibilità chimica deve essere valutata in base alla composizione del mezzo, alla concentrazione, alla temperatura operativa e alle condizioni di servizio.
La transizione interna uniforme aiuta a evitare cambiamenti inutilmente bruschi nel passaggio del flusso quando si collegano tubi di diverso diametro. La geometria del riduttore adeguatamente abbinata può aiutare a limitare i disturbi del flusso e la ritenzione del mezzo, sebbene la resistenza al flusso e la turbolenza effettive dipendano anche dalla portata, dal rapporto tra i diametri, dalla lunghezza del riduttore e dal design più ampio della tubazione.
Prima della spedizione, ciascun riduttore rivestito in PTFE viene sottoposto a ispezione tramite foro stenopeico ad alta tensione per verificare l'integrità del rivestimento. Questa ispezione aiuta a identificare potenziali discontinuità nella barriera in PTFE prima che il raccordo venga installato nella linea di processo.
Un riduttore concentrico mantiene una linea centrale comune tra l'ingresso e l'uscita, mentre un riduttore eccentrico ha una linea centrale sfalsata e un lato piatto. I progetti concentrici sono comunemente considerati laddove è richiesto l'allineamento della linea centrale. I design eccentrici possono essere utili nelle linee orizzontali in cui è necessario controllare l'accumulo di aria o la ritenzione di liquidi. Il tipo e l'orientamento appropriati dipendono dalla disposizione delle tubazioni e dai requisiti operativi.
Per il servizio con liquame può essere presa in considerazione una configurazione eccentrica, previa conferma tecnica. L'idoneità dipende dalla composizione dell'impasto liquido, dalle caratteristiche delle particelle solide, dalle condizioni di flusso, dalla geometria del riduttore e dai requisiti di rivestimento. Si prega di fornire i dettagli del mezzo e le condizioni operative per la valutazione prima di ordinare.
SÌ. Lo standard della flangia e le dimensioni del collegamento possono essere specificati in base al progetto della tubazione. Fornire le specifiche della flangia esistente, le dimensioni nominali dei tubi e i disegni pertinenti in modo che possa essere confermata la configurazione di connessione richiesta.
Fornire i diametri di ingresso e uscita, il tipo di riduttore, la lunghezza richiesta, lo standard della flangia, il mezzo trasportato, la temperatura di esercizio, le condizioni di pressione e la quantità. Per i progetti di sostituzione sono utili anche i disegni dei prodotti esistenti o le misurazioni dimensionali.
Contattare Zhuoyan per i requisiti personalizzati del riduttore rivestito in PTFE. In qualità di produttore e fornitore con sede in Cina, possiamo discutere le dimensioni del riduttore, le configurazioni concentriche o eccentriche e le connessioni flangiate in base al progetto della tubazione. Invia i tuoi requisiti tecnici per richiedere i dettagli del prodotto e un preventivo di fabbrica.
