La nostra gamma di prodotti comprende apparecchiature rivestite in fogli di PTFE, spruzzatura e rivestimento a rulli di PTFE, apparecchiature rivestite in plastica, tubi e raccordi in acciaio rivestiti in PTFE e relativi componenti in fluoropolimero realizzati in PTFE, PFA, ETFE, FEP e altri materiali avanzati.
Il recipiente ricevitore chimico resistente agli acidi rivestito in PTFE appartiene all'attrezzatura tampone intermedia sul lato del processo, appositamente ottimizzata per condizioni di lavoro di ricezione di fluidi acidi, diverse dai serbatoi di ricezione multimediali per uso generale e dai grandi serbatoi di stoccaggio statici. È installato nelle posizioni di uscita delle colonne di distillazione acida, dei reattori acidi e delle unità di condensazione, per la raccolta istantanea della condensa acida calda e del liquido di scarico della reazione.
La condensa acida calda comporta sia un impatto sulla temperatura che un rischio di erosione acida; i normali ricevitori metallici subiranno una rapida corrosione, mentre i comuni contenitori di plastica non possono sopportare il vuoto di processo e lo shock della condensa ad alta temperatura. Questo ricevitore combina un guscio in acciaio al carbonio resistente alla pressione e un rivestimento interno in PTFE completamente avvolto senza cuciture, affrontando efficacemente l'afflusso periodico di liquido acido caldo.
Ampiamente utilizzato nella sintesi acida, nel recupero degli acidi di scarto nel decapaggio e nelle linee di produzione per il recupero della condensazione fluorochimica per impianti chimici all'estero.
| Elemento parametro | Dati tecnici del recipiente di raccolta di prodotti chimici resistente agli acidi |
| Nome completo del prodotto | Recipiente ricevitore chimico resistente agli acidi rivestito in PTFE |
| Struttura opzionale | Supporto per montaggio su piattaforma verticale/sella orizzontale |
| Intervallo di volume | 50 l/100 l/300 l/500 l/1000 l/2000 l |
| Materiale della calotta esterna | Acciaio al carbonio per recipienti a pressione Q245R |
| Spessore del rivestimento in PTFE | 2 mm (condensa di acido inorganico ordinario) / 3 mm (acido caldo contenente HF) |
| Temperatura di lavoro | -160℃~200℃ |
| Pressione operativa | Atmosferico ~0,6 MPa; vuoto stabile fino a -0,08 MPa |
| Ugelli di processo riservati | Ingresso condensa, porta di livello del liquido, porta di bilanciamento del vuoto, porta di scarico acido-liquido, passo d'uomo |
| Norma della flangia | Flangia anticorrosione interamente rivestita in PTFE HG20536 |
| Standard di ispezione di fabbrica | Scansione scintilla a parete intera da 10 KV + prova di tenuta idraulica |
Il recipiente ricevitore chimico resistente agli acidi rivestito in PTFE è un recipiente tampone intermedio a pressione dedicato ai circuiti di processi chimici acidi. È costituito da un guscio esterno in acciaio al carbonio resistente alla pressione e da un rivestimento interno in PTFE senza giunture laminato sotto vuoto che copre la cavità del serbatoio, il passo d'uomo e tutti gli ugelli di collegamento. La sua funzione principale è la ricezione transitoria e il tamponamento di breve durata della condensa acida calda e del liquido di scarico del processo proveniente dai reattori a monte o dalle colonne di distillazione, prima di trasferire il mezzo alle successive unità di stoccaggio o trattamento. Non viene utilizzato per lo stoccaggio statico a lungo termine o per reazioni di agitazione chimica. Dotato di ugelli dedicati per ingresso condensa, monitoraggio del livello del liquido, bilanciamento del vuoto e uscita acido-liquido. Disponibile in forme strutturali verticali e orizzontali e si collega al sistema di tubazioni resistenti agli acidi rivestite in PTFE tramite flange anticorrosione HG20536.
1. Anticorrosivo mirato per condensa acida calda Il rivestimento in PTFE a tutta area resiste all'abrasione e all'erosione causate dalla condensa acida calda in entrata periodica, risolve il problema di guasto prematuro dei ricevitori metallici sotto l'impatto alternato di acido caldo.
2. Adattamento al processo bilanciato sotto vuoto Prestazioni stabili in condizioni di lavoro a pressione micro-negativa, si adattano al flusso di lavoro di raccolta acido-condensa della distillazione sotto vuoto, evita la delaminazione del rivestimento in caso di fluttuazioni periodiche della pressione.
3. Ugelli multipli personalizzati per il circuito di processo acido Ugelli funzionali pre-riservati per l'ingresso della condensa, l'indicatore del livello del liquido, il bilanciamento del vuoto e lo scarico acido-liquido. Non è necessaria alcuna ulteriore apertura del foro in loco, evitando danni al rivestimento causati dalla lavorazione secondaria.
4. Superficie interna a basso residuo per il cambio di lotti di acido. La parete interna liscia in PTFE antiaderente riduce i residui del mezzo acido, utile per il lavaggio quando si cambiano lotti di acido diversi, riduce il rischio di contaminazione incrociata tra diversi cicli di produzione di tipo acido.
5. Opzioni del modulo di installazione doppia Tipo compatto verticale per montaggio su piattaforma sopra l'apparecchiatura; versione orizzontale con supporto a sella per spazi di officina ad altezza limitata, adattamento flessibile al layout della tubazione a monte e a valle.
6. Compatibilità unificata dell'interfaccia anticorrosione Standard flangia completamente rivestita in PTFE HG20536, aggancio senza soluzione di continuità con reattore rivestito Zhuoyan resistente agli acidi, colonna di distillazione, tubazione e raccordi per un approvvigionamento unico e completo del processo acido.
Utilizzato principalmente nei collegamenti buffer di processo della produzione chimica correlata agli acidi, con registri di consegna all'estero per impianti chimici inorganici del Sud-est asiatico e del Medio Oriente:
Linea di distillazione di acidi inorganici: ricezione condensa per acido cloridrico, processo di rettifica dell'acido nitrico
Impianto fluorochimico: buffer temporaneo di condensa calda contenente acido fluoridrico
Progetto di recupero degli acidi di decapaggio: Ricezione degli effluenti acidi di decapaggio dall'officina di decapaggio
Sintesi chimica fine dell'acido: buffering a breve termine del liquido di scarico della reazione acida
Trattamento dei liquidi reflui corrosivi per la protezione dell'ambiente: ricezione front-end di acque reflue acide concentrate
Workshop di test sul processo acido su scala pilota: raccolta intermedia per reazione pilota acida in piccoli lotti
1. Saldatura integrale del guscio in acciaio al carbonio, lucidatura completa della cavità interna del serbatoio e di tutti i cordoni di saldatura degli ugelli per eliminare gli spigoli vivi.
2. Sgrassaggio ad alta temperatura a 500 ℃ per rimuovere lo stress residuo della saldatura, prevenire la deformazione del rivestimento sotto l'impatto periodico di acido caldo.
3. La sabbiatura pesante di grado Sa2.5 per la superficie della cavità interna garantisce un'elevata forza adesiva per il foglio di PTFE.
4. Trattamento con attivazione del sodio del foglio grezzo di PTFE importato; laminazione sottovuoto senza soluzione di continuità all'interno di un'officina pulita di grado 10000. Doppia saldatura hot-melt in PFA per tutti gli angoli di transizione degli ugelli che sopportano il dilavamento della condensa acida.

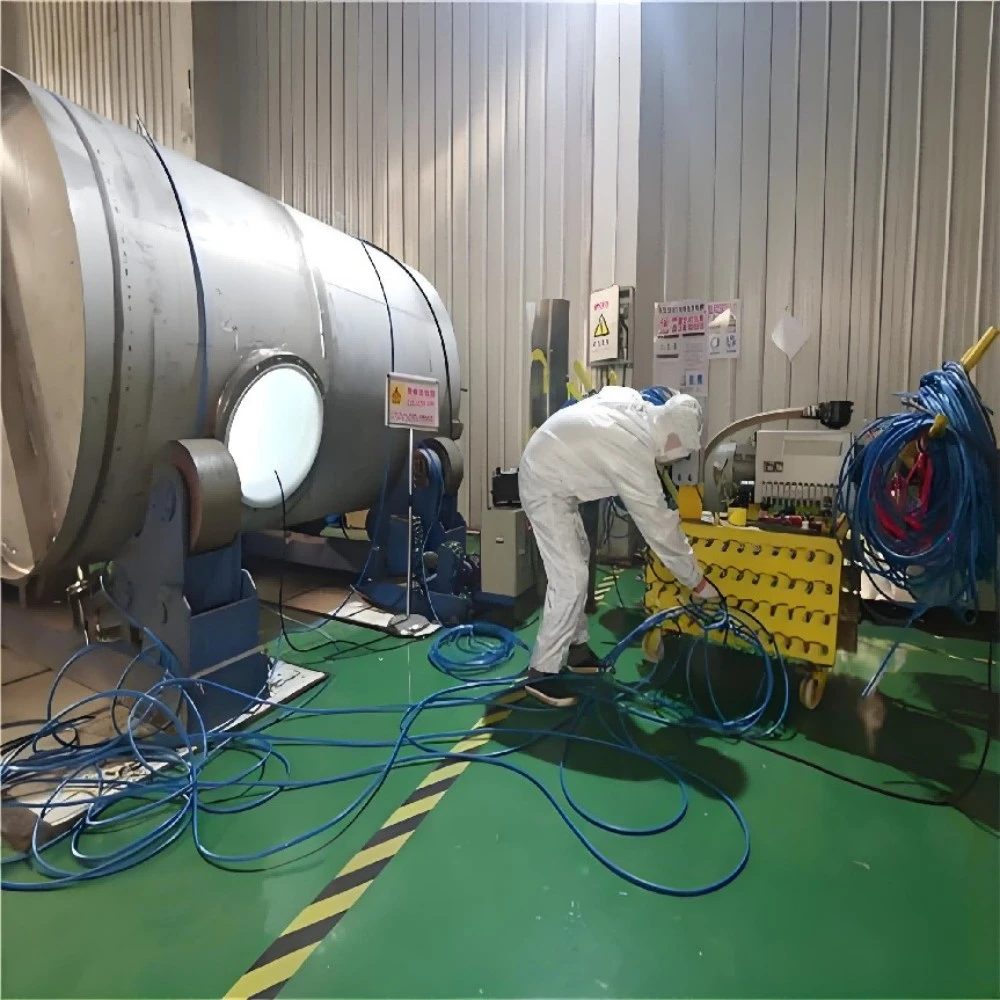

5. Ispezione mobile con scansione di scintille da 10 KV a parete intera, rilevamento della messa a fuoco sulle posizioni dei giunti ugello-serbatoio-corpo vulnerabili alla penetrazione di acidi.
6. Test di tenuta idraulica della pressione di progettazione 1,2 volte, mantenere la pressione per 30 minuti senza caduta di pressione.
7. Pulizia interna cavità per rimuovere la polvere dell'officina; ogni apertura della flangia sigillata da appositi cappucci protettivi antigraffio in PTFE. Imballaggio rinforzato in cassa di legno per il trasporto mare-terra.
D1: Questo recipiente ricevitore chimico resistente agli acidi rivestito in PTFE è in grado di raccogliere la condensa calda contenente acido fluoridrico? R: Può funzionare con condensa calda contenente HF se aggiornato con rivestimento in PTFE ispessito da 3 mm, si prega di informare la composizione della condensa prima di ordinare.
Q2: Quali opzioni di installazione sono disponibili per questo recipiente ricevitore per il processo acido? A: Tipo compatto verticale per il montaggio su piattaforma dell'apparecchiatura; versione orizzontale con supporto a sella per layout di officina con altezza ridotta.
Q3: È consentita la perforazione in loco per aggiungere ugelli aggiuntivi dopo la consegna? R: È severamente vietato forare o tagliare sul posto, poiché ciò distruggerebbe il rivestimento integrale in PTFE; confermare tutte le posizioni degli ugelli nella fase di disegno di pre-produzione.
Q4: Questo recipiente ricevitore può adattarsi alla colonna di distillazione resistente agli acidi e alle tubazioni rivestite esistenti? A: Adotta lo standard di flangia anticorrosione unificato HG20536, può agganciarsi direttamente alle nostre apparecchiature di processo e raccordi per tubi rivestiti di fluoro resistenti agli acidi della serie completa.
Q5: Quali ispezioni verrà sottoposta a ciascuna nave ricevente prima della spedizione? R: Ogni unità viene sottoposta a scansione delle scintille su tutta la parete (enfasi sui giunti degli ugelli) oltre a un doppio test di tenuta della pressione idraulica.
Q6: Cosa copre la garanzia ufficiale? A: Garanzia strutturale di 10 anni del guscio in acciaio al carbonio; Rivestimento in PTFE 5 anni di garanzia (esclusi graffi artificiali, urti e danni da utilizzo errato); ugelli e accessori garanzia 2 anni.
