I mezzi di processo corrosivi, le condizioni operative impegnative e i severi requisiti di pulizia delle superfici possono rendere la selezione dei materiali delle apparecchiature un compito ingegneristico complesso. Il rivestimento in perfluoroalcossi alcano (PFA) fornisce una barriera in fluoropolimero su un substrato metallico, contribuendo a proteggere la superficie sottostante da agenti chimici compatibili. L'idoneità di un recipiente rivestito non dipende soltanto dalla resistenza chimica: l'integrità del rivestimento, la temperatura, la pressione, la geometria dell'attrezzatura e il processo previsto devono essere valutati insieme.
Questa guida spiega come vengono utilizzati i recipienti rivestiti in PFA nelle operazioni di stoccaggio, raccolta del materiale, miscelazione e separazione. Esamina le caratteristiche del rivestimento, le configurazioni delle apparecchiature, la compatibilità chimica, i metodi di ispezione, i limiti operativi, le pratiche di pulizia e i requisiti delle specifiche tecniche. L'obiettivo è aiutare gli ingegneri di processo a definire le informazioni necessarie per valutare una configurazione adeguata prima che la progettazione e la produzione delle apparecchiature siano finalizzate.
Sommario
Scegli una sezione di seguito per esplorare la selezione dei materiali, la progettazione del serbatoio, l'ispezione e le considerazioni specifiche sull'applicazione.
- Comprendere la tecnologia di rivestimento PFA
- Caratteristiche importanti del rivestimento
- Quattro configurazioni principali dell'attrezzatura
- Compatibilità chimica e mezzi di processo
- Condizioni di temperatura, pressione e vuoto
- Geometria complessa e copertura del rivestimento
- Ispezione e verifica della qualità
- Applicazioni industriali
- Pratiche di pulizia, manutenzione e funzionamento
- Attrezzature rivestite e attrezzature rivestite in lamiera
- Preparazione di una specifica tecnica
- Errori comuni di selezione
- Configurazione personalizzata e revisione del progetto
- Domande frequenti
- Considerazioni ingegneristiche finali
1. Comprendere la tecnologia di rivestimento PFA
Le apparecchiature per il trattamento chimico spesso gestiscono acidi, alcali, solventi, prodotti intermedi e miscele che possono attaccare le superfici metalliche esposte. La selezione di un materiale appropriato è quindi essenziale quando il processo richiede un contenimento affidabile, un contatto controllato del materiale e prestazioni costanti delle apparecchiature. In molte applicazioni, il materiale utilizzato per la struttura del recipiente e il materiale esposto al processo servono a scopi ingegneristici diversi.

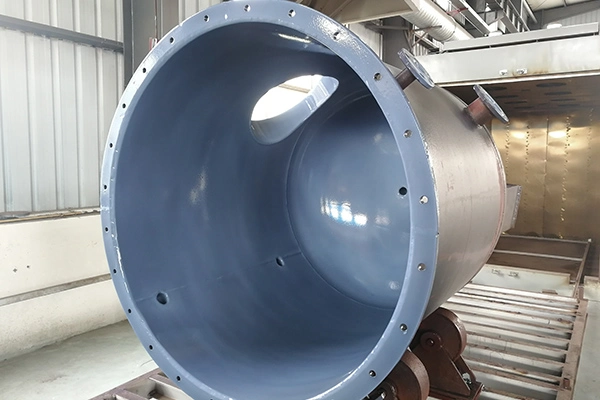

Attrezzature rivestite in PFAutilizzare un rivestimento in PFA applicato alla superficie metallica interna per fornire una barriera resistente alla corrosione per i fluidi di processo compatibili. Il substrato metallico fornisce il supporto strutturale, mentre il rivestimento polimerico crea la superficie di contatto prevista. Questa disposizione può essere presa in considerazione per recipienti di processo e strutture interne dove è richiesta una superficie protettiva in fluoropolimero.
PFA sta per perfluoroalcossi alcano, un fluoropolimero noto per l'ampia resistenza chimica e prestazioni termiche. Le sue proprietà lo rendono utile in ambienti di lavorazione chimica selezionati, comprese le applicazioni in cui sono importanti la pulizia della superficie e la riduzione del contatto diretto tra il mezzo di processo e il substrato.
Come funziona la barriera protettiva
Il rivestimento separa il mezzo di processo dal metallo sottostante quando il rivestimento è continuo, applicato correttamente e adatto al servizio specificato. La resistenza chimica è solo una parte di questa funzione. L'integrità del rivestimento è importante anche perché difetti locali, danni o condizioni operative inadeguate possono compromettere la barriera prevista.
A differenza del rivestimento in lamiera separato, che utilizza uno strato polimerico prefabbricato installato all'interno di un recipiente, sul substrato viene applicato un rivestimento. A seconda dell'applicazione e del processo, è possibile prendere in considerazione un metodo di rivestimento per superfici interne con forme complicate, transizioni multiple o dettagli che richiedono un'attenta copertura.
L'idoneità di una particolare applicazione dipende dalla preparazione del substrato, dal metodo di applicazione, dallo spessore del rivestimento, dalla geometria della superficie, dai requisiti di polimerizzazione o lavorazione e dal piano di ispezione. Questi elementi dovrebbero essere valutati come parte della progettazione dell'apparecchiatura piuttosto che trattati come ripensamenti separati.
Perché il substrato metallico è ancora importante
Il rivestimento non sostituisce la necessità di una nave adeguatamente progettata. Il corpo metallico deve essere progettato per i carichi strutturali, le dimensioni, i collegamenti, la disposizione dei supporti e la pressione o il vuoto applicabili dell'apparecchiatura. Una superficie resistente alla corrosione non può compensare un corpo del recipiente inadatto al suo servizio meccanico.
Allo stesso modo, la geometria del substrato influenza il sistema di rivestimento. Angoli, transizioni interne, aperture di connessione e altre caratteristiche complesse possono richiedere particolare attenzione durante la preparazione, l'applicazione e l'ispezione della superficie. La costruzione proposta dovrebbe fornire l'accesso per l'applicazione e la verifica del rivestimento laddove il processo richiede protezione.
Principio di ingegneria:Valutare il rivestimento e la sua struttura sottostante come un unico sistema di attrezzatura. La compatibilità chimica, l'integrità della barriera, la progettazione strutturale e le condizioni di processo devono supportare l'applicazione prevista.
Inizia con il dovere di processo
Prima di selezionare una nave, identificare il ruolo che deve svolgere. Un recipiente di stoccaggio conserva un materiale per un periodo definito. Un ricevitore raccoglie materiale da un'altra operazione. Un serbatoio di miscelazione supporta la miscelazione o l'agitazione, mentre una colonna fornisce un ambiente per un processo di separazione. Ciascuna attività crea requisiti diversi per geometria, connessioni, accessori e condizioni operative.
La definizione anticipata di questa funzione fornisce una base pratica per valutare il sistema di rivestimento e la configurazione dell'apparecchiatura. Aiuta inoltre a evitare che una specifica generica trascuri una caratteristica del processo che influisce sul progetto finale.
2. Caratteristiche importanti del rivestimento
Il rivestimento in PFA è selezionato per una combinazione di proprietà del materiale e della superficie. L'importanza di ciascuna proprietà dipende dal mezzo chimico, dal grado di protezione della superficie richiesto, dalla progettazione dell'attrezzatura e dal modo in cui la nave verrà utilizzata e pulita.
Resistenza alla corrosione
Il PFA resiste a una serie di sostanze chimiche corrosive, rendendolo un candidato per applicazioni in cui una superficie metallica esposta potrebbe non fornire la durata di servizio o la compatibilità dei materiali richiesta. Tuttavia, nessuna selezione dovrebbe basarsi esclusivamente sulla descrizione generale di una sostanza chimica come acido, alcali, solvente o agente ossidante.
L'esatta composizione chimica, concentrazione, temperatura, durata del contatto e sequenza del processo contribuiscono tutti alla valutazione della compatibilità. Le miscele e le modifiche alle composizioni del processo richiedono particolare attenzione perché il loro comportamento può differire da quello di una sostanza chimica isolata.
Levigatezza e pulibilità della superficie
Una superficie polimerica liscia può aiutare a ridurre la ritenzione dei residui di processo e può facilitare la pulizia in configurazioni di apparecchiature adeguate. Questa caratteristica può essere rilevante per i processi chimici e farmaceutici in cui la rimozione dei materiali residui è un requisito operativo importante.
Tuttavia, la sola levigatezza della superficie non garantisce la pulibilità. La geometria dell'attrezzatura, le zone morte, la drenabilità, il tipo di residuo, la compatibilità dei detergenti e la procedura di pulizia influenzano l'efficacia della pulizia di un recipiente. Quando si valuta il progetto complessivo è necessario considerare gli ugelli interni, gli angoli, le interfacce dell'agitatore e altre transizioni.
Controllo della superficie di contatto
Un rivestimento continuo e adeguato può ridurre il contatto diretto tra il mezzo di processo e il substrato metallico. Ciò può essere rilevante laddove è importante il controllo del contatto metallico o della potenziale contaminazione. Il risultato effettivo dipende dall'integrità del rivestimento, dal processo chimico e dai requisiti di controllo della contaminazione stabiliti per l'applicazione.
Nel servizio ad elevata purezza, è necessario valutare il sistema completo anziché dare per scontato che un rivestimento in fluoropolimero soddisfi automaticamente ogni requisito di purezza. Le condizioni del rivestimento, la pulizia dell'apparecchiatura, i componenti collegati, le procedure di pulizia e la possibilità di ritenzione del materiale contribuiscono tutti alla valutazione.
Prestazioni termiche
Il PFA può essere utilizzato in applicazioni selezionate che comportano temperature elevate o ridotte. Le informazioni sul prodotto per questa gamma di apparecchiature elencano un intervallo di temperatura compreso tra -20°C e 260°C. Questo dovrebbe essere considerato come un intervallo stabilito per la valutazione tecnica, non come un limite operativo universale per ogni recipiente, sistema di rivestimento, sostanza chimica o condizione di pressione.
Il limite operativo appropriato deve essere confermato per l'apparecchiatura specifica e l'intero ciclo di lavoro. La temperatura può influenzare il comportamento del polimero, la compatibilità chimica e l'interazione tra il rivestimento e il substrato metallico. Riscaldamento, raffreddamento, cicli termici ripetuti e sbalzi di temperatura dovrebbero quindi essere identificati durante la progettazione.
Copertura e integrità del rivestimento
La funzione di un rivestimento dipende dalle sue condizioni sulla superficie interna richiesta. Una copertura uniforme e uno spessore adeguato sono importanti, mentre fori di spillo o danni possono compromettere la protezione locale. La preparazione della superficie e il controllo dell'applicazione sono quindi considerazioni importanti durante la produzione.
Il metodo di ispezione e i criteri di accettazione dovrebbero essere adatti al sistema di rivestimento e al design del recipiente. Un requisito di rivestimento dovrebbe identificare le aree da proteggere, i requisiti di spessore applicabili e le prove di ispezione richieste prima che l'apparecchiatura venga accettata.
- Valutare la resistenza chimica rispetto al mezzo reale e alle condizioni operative.
- Considerare l'influenza della finitura superficiale e della geometria del recipiente sulla pulizia.
- Definire i requisiti relativi alla superficie di contatto e al controllo della contaminazione, ove applicabile.
- Confermare i limiti di temperatura e pressione per l'intero gruppo dell'attrezzatura.
- Specificare i metodi di ispezione del rivestimento e i criteri di accettazione prima della produzione.
3. Quattro configurazioni principali dell'attrezzatura
I recipienti rivestiti svolgono compiti diversi in un impianto di processo. Serbatoi di stoccaggio, ricevitori, serbatoi di miscelazione e colonne possono tutti richiedere protezione dalla corrosione, ma le loro forme, connessioni, componenti interni e sequenze operative non sono intercambiabili.
3.1 Serbatoi di stoccaggio rivestiti in PFA
I serbatoi di stoccaggio contengono materiali chimici compatibili, materie prime, intermedi o liquidi di processo finché non vengono utilizzati o trasferiti ad un'altra operazione. In queste applicazioni, il rivestimento può rimanere in contatto con il mezzo immagazzinato per un periodo prolungato.
Il processo di selezione dovrebbe tenere conto della composizione e della concentrazione del mezzo immagazzinato, della durata prevista di conservazione, delle temperature minima e massima e delle procedure di riempimento e svuotamento. La descrizione del processo dovrebbe coprire anche eventuali detergenti che entreranno in contatto con la superficie interna.
La capacità dovrebbe essere definita in termini sia di volume di lavoro richiesto che di volume nominale del serbatoio. La geometria finale deve tenere conto del livello del liquido previsto, della disposizione di installazione, delle connessioni e di eventuali requisiti di processo aggiuntivi.
- Confermare la sostanza o miscela da conservare e le sue condizioni operative.
- Specificare il volume nominale, il volume di lavoro utilizzabile e le dimensioni principali.
- Identificare i requisiti di ingresso, uscita, scarico, sfiato e strumentazione, ove applicabile.
- Controllare l'accesso per l'ispezione, la pulizia e la manutenzione ordinaria.
Una specifica di stoccaggio ben definita collega la compatibilità dei materiali con i requisiti pratici dell'installazione. Il vaso dovrebbe essere valutato sia per la sua funzione di contenimento che per le sue interfacce con il sistema circostante.
3.2 Ricevitori rivestiti in PFA
I ricevitori raccolgono i materiali da una fase a monte prima che i contenuti vengano trasferiti, ulteriormente lavorati o diretti in un'altra parte dell'impianto. A seconda del processo, il materiale in entrata può essere un liquido, condensato, intermedio o un flusso la cui composizione cambia durante il funzionamento.
Il servizio di ricezione determina il volume richiesto e la disposizione di connessione. I progettisti dovrebbero comprendere il flusso in entrata, quanto materiale può accumularsi prima del trasferimento successivo e se la pressione o la temperatura possono cambiare durante la raccolta e lo scarico.
Un ricevitore può avere diversi collegamenti per il materiale in entrata, lo scarico, lo sfiato, il monitoraggio del livello o altre funzioni. Le loro posizioni dovrebbero essere coordinate con la disposizione del processo, le esigenze di drenaggio e i requisiti di accesso. Il rivestimento interno deve essere adatto al materiale che entra nel recipiente, compresi i cambiamenti rilevanti nella sua composizione.
- Identificare l'attrezzatura a monte e le proprietà del flusso in entrata.
- Definire il volume di accumulo previsto e la frequenza di trasferimento.
- Specificare le connessioni di ingresso, scarico, sfiato e monitoraggio.
- Considerare le variazioni di pressione, la condensa e le variazioni di temperatura, ove rilevanti.
La definizione di questi dettagli operativi aiuta a stabilire lo scopo del ricevitore all'interno del sistema di processo più ampio e fornisce una base chiara per finalizzare la sua configurazione.
3.3 Serbatoi di miscelazione rivestiti in PFA
I serbatoi di miscelazione combinano due o più materiali o mantengono una miscela in condizioni operative controllate. A seconda del servizio, l'attrezzatura può includere un agitatore, un ingresso dell'albero, un gruppo di azionamento, guarnizioni, strumentazione e collegamenti materiali aggiuntivi.
Il rivestimento del serbatoio è solo un componente dell'intero sistema di contatto con il materiale. Eventuali altre parti a contatto con il fluido, comprese tenute e guarnizioni, devono essere considerate separatamente per la compatibilità con il mezzo di processo. Anche i limiti di temperatura e pressione devono essere coerenti con il servizio dell'apparecchiatura.
Anche i requisiti meccanici influenzano la configurazione. Le proprietà del liquido previste, l'obiettivo della miscelazione, la velocità operativa richiesta e il comportamento del processo devono essere stabiliti prima di finalizzare la disposizione dell'agitatore. L'interfaccia tra il gruppo di miscelazione e il recipiente rivestito dovrebbe essere rivista in modo da soddisfare i requisiti di carico meccanico e di accesso.
- Descrivere i materiali miscelati e i cambiamenti rilevanti durante il funzionamento.
- Specificare l'obiettivo della miscelazione e la disposizione dell'agitatore richiesta.
- Identificare le entrate dell'albero, le guarnizioni, le guarnizioni, gli strumenti e altri accessori.
- Rivedere l'accesso alla pulizia e la rimozione dei residui dalle funzionalità interne.
La disposizione finale dovrebbe soddisfare i requisiti del processo senza dare per scontato che lo stesso agitatore o disposizione delle connessioni sia appropriato per ogni applicazione di miscelazione.
3.4 Colonne rivestite in PFA
Le colonne rivestite possono essere utilizzate in operazioni di separazione come distillazione e rettifica quando il processo richiede una superficie interna resistente alla corrosione. La loro configurazione dipende dal servizio di separazione, dalle condizioni operative, dai materiali di processo e dalla costruzione dei componenti interni.
A differenza di un semplice recipiente di stoccaggio, una colonna può contenere molteplici caratteristiche interne che influenzano il contatto tra le fasi del processo. A seconda del progetto, la disposizione può includere strutture interne e collegamenti che devono essere coordinati con il processo di rivestimento e i requisiti di ispezione.
Gli ingegneri di processo dovrebbero definire l'attività di separazione prevista, la temperatura e la pressione operativa, la composizione del materiale e i requisiti delle apparecchiature associate. Il metodo di rivestimento proposto deve essere adatto alla geometria della colonna e alle superfici interne che necessitano di protezione.
- Descrivere il processo di separazione previsto e le relative fasi operative.
- Identificare i mezzi di processo e i cambiamenti previsti nella composizione.
- Fornire dimensioni delle colonne, posizioni di connessione e dettagli di configurazione interna.
- Stabilire come verranno valutate la copertura e l'integrità del rivestimento sulle superfici interessate.
Le specifiche dell'apparecchiatura dovrebbero riflettere l'effettivo processo di separazione anziché considerare una colonna come un recipiente di stoccaggio con una forma diversa.
| Tipo di attrezzatura | Funzione primaria | Obiettivo principale del design | Informazioni chiave |
|---|---|---|---|
| Serbatoio di stoccaggio | Trattiene i materiali chimici per un periodo specificato. | Contenimento, condizioni di conservazione e accesso al trasferimento. | Mezzo immagazzinato e volume di lavoro. |
| Ricevitore | Raccoglie il materiale da un processo a monte. | Flusso in entrata, accumulo e scarico. | Sequenza di trasferimento e layout di connessione. |
| Serbatoio di miscelazione | Combina materiali o mantiene una miscela. | Agitazione, interfacce albero e accessori bagnati. | Dovere di miscelazione e proprietà dei materiali. |
| Colonna | Supporta un processo di separazione. | Configurazione interna e condizioni di processo. | Obbligo di separazione e sistemazione interna. |
Queste sono distinzioni funzionali generali. È necessario stabilire le dimensioni effettive, i metodi di rivestimento e i limiti operativi per l'attrezzatura e il processo specificati.
4. Compatibilità chimica e mezzi di processo
La compatibilità chimica dovrebbe essere verificata utilizzando le informazioni sul processo effettivo piuttosto che un'ampia categoria di materiali. Sebbene il PFA sia resistente a una serie di sostanze chimiche corrosive, l'idoneità di un rivestimento specifico dipende dalla composizione, concentrazione, temperatura e durata dell'esposizione.
Identificare la composizione chimica completa
Inizia elencando le sostanze che entreranno in contatto con la superficie rivestita. Includere gli ingredienti principali, le impurità rilevanti, gli additivi, gli intermedi e i prodotti di reazione. Laddove il processo coinvolga una miscela, la composizione completa dovrebbe essere descritta con la massima accuratezza consentita dai dati di processo disponibili.
Un nome chimico da solo potrebbe non catturare il comportamento di una soluzione concentrata o di una miscela multicomponente. Allo stesso modo, la composizione che entra in un recipiente può differire dalla composizione presente successivamente in un lotto o dopo una fase di separazione.
Per i processi che comportano cambiamenti delle condizioni chimiche, identificare separatamente le fasi importanti. Ciò consente di valutare il rivestimento rispetto ai materiali che potrebbe incontrare durante il ciclo operativo.
Tenere conto della concentrazione e della temperatura
La concentrazione può influenzare la valutazione della compatibilità, soprattutto quando un processo comprende diluizione, evaporazione, concentrazione o reazione. La specifica dovrebbe distinguere i valori tipici dalle condizioni minime e massime che l'apparecchiatura può sperimentare.
La temperatura deve essere valutata insieme alla composizione. Un rivestimento può incontrare condizioni diverse durante il normale funzionamento, riscaldamento, raffreddamento, pulizia o spegnimento. La sua idoneità deve essere confermata per le combinazioni di composizione chimica e temperatura rilevanti per l'applicazione.
Includere detergenti e mezzi ausiliari
La pulizia può esporre la superficie interna a sostanze che non fanno parte della normale produzione. Le soluzioni detergenti, i fluidi di risciacquo e i prodotti chimici legati alla manutenzione dovrebbero pertanto essere inclusi nella verifica di compatibilità ovunque entrino in contatto con il rivestimento.
Anche la procedura di pulizia completa è importante. La temperatura, il tempo di esposizione e le azioni meccaniche possono influire sull'apparecchiatura anche se il prodotto chimico detergente stesso è compatibile con il polimero. Dovrebbe essere confermata anche la compatibilità di tenute, guarnizioni e altri componenti a contatto con il fluido.
Considerare la durata del contatto e le variazioni operative
Un recipiente di stoccaggio può esporre il suo rivestimento a un mezzo per un periodo prolungato, mentre un ricevitore può incontrare un contatto più breve ma ripetuto. Un recipiente di miscelazione può sperimentare condizioni locali più diverse man mano che i materiali vengono combinati. Questi diversi compiti dovrebbero essere descritti quando si valuta l'idoneità del rivestimento.
Dovrebbero essere prese in considerazione anche le deviazioni del processo ragionevolmente prevedibili. Cambiamenti imprevisti di concentrazione, periodi di permanenza prolungati o una combinazione involontaria di materiali possono allontanare il processo dalle normali condizioni operative. Le specifiche dell'apparecchiatura dovrebbero identificare gli scenari in cui potrebbero compromettere il rivestimento o l'integrità del recipiente.
Elenco di controllo della compatibilità:
- Identità chimiche, concentrazioni e miscele rilevanti.
- Fasi del processo in cui cambia la composizione chimica.
- Temperature di contatto minima, normale e massima.
- Fluidi detergenti e altri mezzi ausiliari che entrano in contatto con il rivestimento.
- Durata prevista del contatto e relative deviazioni del processo.
Se non sono disponibili dati chimici importanti, registrare l'incertezza per la revisione tecnica. La compatibilità non deve essere considerata confermata semplicemente perché una descrizione generale del materiale suggerisce resistenza alla sostanza chimica primaria.
5. Condizioni di temperatura, pressione e vuoto
Le condizioni operative influenzano insieme il rivestimento e il recipiente metallico. La temperatura influenza il comportamento del polimero e la compatibilità chimica, mentre le condizioni di pressione e vuoto influenzano le esigenze meccaniche imposte all'assemblaggio completo. Questi parametri devono essere valutati prima che la configurazione venga approvata.
Limiti di temperatura e cicli termici
Le informazioni sul prodotto fornite elencano un intervallo di temperatura operativa compreso tra -20°C e 260°C per la gamma di apparecchiature. Questo intervallo deve essere confermato rispetto al singolo sistema di rivestimento, alla costruzione del recipiente, al mezzo chimico e alle condizioni operative. Ciò non deve essere interpretato come una garanzia che ogni configurazione sia adatta all'intera gamma.
La specifica dovrebbe identificare la temperatura normale, le temperature massima e minima e le variazioni di temperatura previste durante l'avvio, il funzionamento, la pulizia e l'arresto. Se una reazione genera calore o il processo utilizza cicli di riscaldamento e raffreddamento, queste fasi dovrebbero essere incluse nella valutazione.
I rapidi cambiamenti di temperatura possono creare ulteriori esigenze sul rapporto tra il rivestimento polimerico e il substrato metallico. I progettisti dovrebbero considerare il ciclo, la durata e la frequenza previsti nel determinare se l'attrezzatura proposta è appropriata.
Funzionamento a pressione positiva
Registrare la pressione operativa normale, la pressione di progetto e le condizioni transitorie prevedibili. Il caricamento del materiale, la formazione di vapore, la reazione, lo scarico e i collegamenti ad altre apparecchiature di processo possono produrre variazioni di pressione che influenzano la progettazione del serbatoio.
La capacità di pressione del serbatoio dipende dalla progettazione strutturale e dai relativi accessori, non solo dal materiale di rivestimento. Il corpo, i giunti, gli ugelli, i coperchi e le altre caratteristiche di contenimento della pressione devono essere valutati in base ai requisiti di progettazione applicabili.
Condizioni di vuoto
Il servizio con vuoto richiede una valutazione esplicita perché produce un differenziale di pressione diverso dal funzionamento a pressione positiva. Il vuoto può verificarsi durante la lavorazione, la condensazione, il pompaggio o altre fasi operative.
La specifica dovrebbe identificare la pressione assoluta minima, la temperatura alla quale può verificarsi il vuoto, la durata dell'esposizione e il numero di cicli previsto. La struttura e il sistema di rivestimento devono essere adatti a tali condizioni.
La sola resistenza chimica non stabilisce l’idoneità al vuoto. Né l’idoneità di un recipiente sotto pressione positiva deve essere presa come prova che la stessa configurazione possa resistere al carico di vuoto specificato.
Valutare il volume operativo combinato
La temperatura, la pressione e la composizione chimica dovrebbero essere valutate insieme. Se durante la stessa fase del processo possono verificarsi temperature massime e valori estremi di pressione o vuoto, è necessario identificare tale combinazione. Laddove le fasi operative abbiano requisiti diversi, la revisione della progettazione dovrebbe riflettere ciascuna fase piuttosto che combinare limiti non correlati in un'unica condizione presupposta.
| Parametro | Informazioni richieste | Revisione di ingegneria |
|---|---|---|
| Temperatura | Intervallo normale, estremi e ciclo termico. | Idoneità del rivestimento e comportamento termico dell'assieme. |
| Pressione positiva | Pressione di esercizio, pressione di progetto e transitori. | Progettazione strutturale e componenti di contenimento della pressione. |
| Vuoto | Pressione assoluta minima, durata e temperatura. | Idoneità del serbatoio completo al differenziale di pressione specificato. |
| Ciclo del processo | Avvio, spegnimento, pulizia e modifiche ripetute. | Condizioni termiche, meccaniche e chimiche combinate. |
6. Geometria complessa e copertura del rivestimento
La geometria interna può influenzare sia l'applicazione del rivestimento che la capacità dell'apparecchiatura finita di svolgere le proprie attività di processo. Le superfici piatte o relativamente semplici presentano diverse sfide applicative rispetto a imbarcazioni con aperture multiple, transizioni interne, aree strette e connessioni complesse.
Comprendere la disposizione della superficie interna
Prima di scegliere una disposizione di rivestimento, identificare tutte le superfici che richiedono protezione. Include la parete principale del serbatoio, i raccordi interni, gli ugelli, le transizioni di connessione e altre aree di contatto con il processo in cui la specifica richiede una superficie rivestita.
I disegni dovrebbero chiarire quali superfici sono incluse e dove termina il confine rivestito. Ciò è particolarmente utile quando un recipiente comprende diversi tipi di connessione o componenti prodotti utilizzando metodi di produzione diversi.
Prestare attenzione alle transizioni e alle aperture
Le aperture degli ugelli, gli angoli, le variazioni di diametro e le transizioni interne potrebbero richiedere più attenzione di una superficie ampia e accessibile. La loro geometria può influenzare l'accesso del rivestimento, la copertura, l'ispezione e l'uniformità dello strato finito.
Queste aree dovrebbero essere prese in considerazione durante la progettazione dell'attrezzatura, non solo dopo l'inizio della fabbricazione. Laddove l'accesso è limitato, il piano di produzione dovrebbe stabilire come verrà applicato il rivestimento e verificato secondo i criteri richiesti.
Geometria delle coordinate con ispezione
La copertura del rivestimento e l'ispezione del rivestimento sono strettamente correlate. Una superficie difficile da raggiungere durante l'applicazione può risultare difficile anche da esaminare dopo il processo di rivestimento. La progettazione dovrebbe tenere conto dei metodi di ispezione selezionati per l'apparecchiatura.
I controlli di spessore, copertura e integrità richiesti devono essere definiti in base alla specifica struttura del rivestimento. Il piano di ispezione dovrebbe identificare quali superfici saranno esaminate, come saranno valutate e quali risultati costituiscono l'accettazione.
Considerare la preparazione della superficie e l'accesso alla produzione
Il processo di rivestimento inizia prima dell'applicazione del polimero. La preparazione della superficie, le condizioni del substrato e l'accesso alle aree richieste possono influenzare il processo di produzione. I requisiti esatti di preparazione e applicazione dipendono dal metodo selezionato e dal design dell'attrezzatura.
Variazioni dimensionali o modifiche tardive potrebbero compromettere le superfici disponibili per l'applicazione e l'ispezione. Per questo motivo, la configurazione del recipiente dovrebbe essere rivista prima di finalizzare i disegni di produzione e i requisiti di rivestimento.
Bilanciare i requisiti del rivestimento con la funzionalità del processo
La struttura interna di un recipiente deve soddisfare sia la funzione del processo che i requisiti di rivestimento. Ad esempio, un serbatoio di miscelazione potrebbe necessitare di caratteristiche interne specifiche per svolgere il compito previsto, mentre una colonna potrebbe includere componenti necessari per la separazione. Queste caratteristiche dovrebbero essere progettate e riviste come parte del sistema di attrezzatura completo.
L'obiettivo è stabilire una configurazione che soddisfi le esigenze del processo consentendo al tempo stesso la copertura e l'ispezione del rivestimento richieste. Né la protezione superficiale né la funzionalità del processo dovrebbero essere considerate separatamente.
7. Ispezione e verifica della qualità
L'ispezione aiuta a stabilire se il rivestimento prodotto soddisfa i requisiti tecnici concordati. Il piano di ispezione dovrebbe essere sviluppato per l'apparecchiatura e il sistema di rivestimento specifici, tenendo conto della geometria dell'apparecchiatura, delle attività di processo, degli standard applicabili e dei criteri di accettazione.
Controllo dello spessore del rivestimento
Lo spessore del rivestimento è una parte importante delle specifiche laddove si applicano requisiti di spessore definiti. L'intervallo richiesto e il metodo per verificarlo devono essere confermati prima della produzione. Il metodo di ispezione deve essere appropriato per il rivestimento, il substrato e la configurazione dell'apparecchiatura.
Le misurazioni dovrebbero essere valutate rispetto ai criteri concordati piuttosto che fare affidamento su una dichiarazione generale secondo cui il rivestimento appare uniforme. Laddove aree diverse abbiano requisiti diversi, il piano di ispezione dovrebbe identificare tali aree e spiegare come verrà valutata la conformità.
Rilevamento di fori stenopeici e integrità del rivestimento
Il rilevamento del foro stenopeico può aiutare a identificare alcuni difetti che potrebbero compromettere la funzione barriera del rivestimento. La sua idoneità, procedura e criteri di accettazione dipendono dallo specifico sistema di rivestimento e dal design dell'apparecchiatura.
Il metodo deve essere selezionato in base allo spessore del rivestimento, alle caratteristiche del materiale, al substrato e ai requisiti tecnici pertinenti. Le impostazioni di ispezione non dovrebbero essere identiche per ogni prodotto. La procedura concordata dovrebbe identificare l'attrezzatura da ispezionare e il modo in cui verranno documentati i risultati.
Test di pressione e integrità delle apparecchiature
Le informazioni sul prodotto fornite identificano la prova di pressione tra i controlli specificati prima della consegna. Il tipo di test, la procedura e le condizioni di accettazione pertinenti devono essere confermati per la singola apparecchiatura in base alla sua progettazione e ai requisiti applicabili.
Le prove di pressione e l'ispezione del rivestimento riguardano diversi aspetti dell'assemblaggio finito. Un test strutturale o relativo alla pressione non stabilisce automaticamente l'integrità del rivestimento, mentre l'esame del rivestimento non sostituisce le necessarie verifiche strutturali.
Ispezione delle aree difficili
Ugelli, aperture, angoli e altri cambiamenti nella geometria possono richiedere un'attenzione specifica per l'ispezione. La loro posizione e forma possono influenzare l'accesso alla superficie rivestita e la scelta del metodo di ispezione.
I requisiti di ispezione dovrebbero pertanto essere coordinati con il disegno dell'apparecchiatura. Ciò consente al team di produzione di identificare le aree critiche e stabilire come verrà controllata ciascuna superficie richiesta prima del rilascio dell'attrezzatura.
Definire registrazioni e criteri di accettazione
Un'utile specifica di ispezione identifica la procedura, l'area o il componente da valutare, i criteri di accettazione applicabili e i documenti richiesti per la revisione. A seconda del progetto, il pacchetto di documentazione può includere disegni approvati, risultati dello spessore del rivestimento, registrazioni del rilevamento di fori stenopeici, documentazione delle prove di pressione e registrazioni delle deviazioni accettate.
La documentazione esatta dipende dai requisiti del progetto. Concordarlo prima della produzione aiuta a garantire che il cliente e il produttore utilizzino gli stessi criteri durante la revisione della nave completata.
Lista di controllo per la pianificazione delle ispezioni:
- Identificare le superfici di rivestimento richieste e i criteri di spessore.
- Definire la procedura di rilevamento dei fori stenopeici applicabile ove richiesto.
- Confermare i requisiti del test di pressione per la progettazione dell'apparecchiatura.
- Identificare le geometrie difficili che richiedono un'attenzione di ispezione specifica.
- Concordare i criteri di accettazione e i registri di ispezione richiesti.
8. Applicazioni industriali
I recipienti di processo rivestiti in PFA possono essere presi in considerazione nelle industrie che gestiscono fluidi corrosivi o che richiedono il controllo del contatto tra il materiale di processo e una superficie metallica. La configurazione appropriata dipende dal funzionamento previsto, dalla compatibilità chimica, dalla progettazione dell'apparecchiatura e dalle condizioni operative.
Produzione di prodotti chimici fini
La produzione di prodotti chimici fini può comportare più fasi di reazione, stoccaggio, miscelazione e separazione. Diverse fasi del processo possono esporre l'apparecchiatura a composizioni chimiche, concentrazioni e temperature variabili.
Un serbatoio rivestito può essere preso in considerazione per lo stoccaggio di materiale compatibile, mentre un recipiente di miscelazione rivestito può essere appropriato laddove sono necessarie una superficie protettiva interna e una disposizione di miscelazione definita. Le fasi di separazione possono richiedere una configurazione della colonna progettata in base al compito del processo e alla geometria interna.
Il processo di selezione dovrebbe identificare il materiale in ogni fase, il ciclo operativo e gli accessori che entrano in contatto con il mezzo di processo. Se la composizione chimica cambia durante la lavorazione, la valutazione della compatibilità dovrebbe coprire le fasi pertinenti.
Lavorazione farmaceutica
La lavorazione farmaceutica può comportare lo stoccaggio, la ricezione, la miscelazione e il trasferimento di materiali chimici o intermedi. In questi ambienti, la scelta dell'attrezzatura può coinvolgere sia la compatibilità chimica che i requisiti di pulizia della superficie.
Una superficie rivestita può aiutare a ridurre il contatto diretto tra i mezzi di processo compatibili e il substrato metallico sottostante. Tuttavia, l'idoneità per un particolare processo farmaceutico dipende anche dai criteri di controllo della contaminazione richiesti, dalla configurazione completa dell'apparecchiatura, dalle procedure di pulizia e dalla verifica dell'integrità del rivestimento.
Gli ingegneri di processo dovrebbero identificare le pratiche di pulizia richieste, i materiali utilizzati in ciascuna fase e le aspettative di ispezione. Una dichiarazione generale di levigatezza della superficie o resistenza chimica non sostituisce la valutazione specifica dell'applicazione.
Nuove energie ed elaborazioni chimiche elettroniche
Alcune nuove applicazioni chimiche elettroniche ed energetiche coinvolgono materiali o processi corrosivi in cui il controllo del contatto metallico è importante. Lo stoccaggio, il trasferimento, la miscelazione e le operazioni correlate possono quindi richiedere attrezzature con una superficie protettiva interna adeguata.
La composizione chimica effettiva e le condizioni del processo devono guidare la selezione. Laddove il controllo della contaminazione è una priorità, il sistema di rivestimento, i componenti collegati, il metodo di pulizia e i criteri di ispezione dovrebbero essere considerati insieme. L'attrezzatura dovrebbe essere valutata rispetto ai requisiti del processo specifico piuttosto che selezionata esclusivamente perché appartiene a un particolare settore.
Impianti di laboratorio e su scala pilota
I laboratori e le strutture pilota possono utilizzare recipienti più piccoli per valutare reazioni, procedure di miscelazione o processi di separazione prima che venga stabilito un accordo di produzione più ampio. Tali apparecchiature richiedono ancora una chiara definizione di compatibilità chimica, temperatura operativa, pressione o vuoto e requisiti di contatto con i materiali.
Le connessioni e le configurazioni interne possono essere particolarmente importanti quando l'apparecchiatura deve ospitare diverse fasi o strumenti di processo. Il piano di ispezione dovrebbe anche adattarsi al progetto della nave e alle condizioni operative previste.
Quando un processo pilota viene successivamente ampliato, la progettazione dovrebbe essere rivalutata invece di limitarsi a moltiplicare la capacità della nave. Cambiamenti nelle dimensioni, nel comportamento di miscelazione, nelle condizioni termiche e nei requisiti di pressione possono alterare le considerazioni ingegneristiche.
Abbinare il tipo di attrezzatura all'applicazione
La sola classificazione del settore non determina se una particolare nave è adatta. Un'operazione di stoccaggio in un impianto di chimica fine può avere requisiti diversi rispetto a un'operazione di separazione nella stessa struttura. La funzione del processo, le condizioni operative, le specifiche del rivestimento e il layout di installazione dovrebbero rimanere i principali fattori di selezione.
- Per la conservazione, definire il mezzo, la durata di conservazione, il volume utilizzabile e le esigenze di trasferimento.
- Per la ricezione, specificare le caratteristiche del flusso in entrata e le modalità di scarico.
- Per la miscelazione, identificare l'attività di miscelazione, la configurazione dell'agitatore e gli accessori bagnati.
- Per la separazione, fornire i requisiti di lavorazione, geometria della colonna e configurazione interna.
9. Pulizia, manutenzione e pratiche operative
La continua idoneità delle apparecchiature rivestite dipende dall'installazione, dalle procedure operative, dalle pratiche di pulizia e dalla manutenzione appropriate. Una buona protezione della superficie alla consegna non elimina la necessità di gestire le condizioni operative e di ispezionare la nave in servizio.
Maneggiare e installare la nave con attenzione
Il trasporto, il sollevamento e il posizionamento devono seguire le istruzioni di movimentazione approvate dell'apparecchiatura e le modalità di sollevamento designate. Urti incontrollati o metodi di sollevamento inadeguati possono danneggiare il rivestimento o altre parti dell'insieme anche se l'esterno dell'imbarcazione non presenta evidenti segni di danneggiamento.
Durante l'installazione, verificare che i supporti del recipiente e i collegamenti delle tubazioni siano allineati con la disposizione approvata. L'allineamento forzato o i carichi non pianificati sugli ugelli possono introdurre sollecitazioni che potrebbero non essere state incluse nelle ipotesi di progettazione originali.
Prima dell'inizio del funzionamento, verificare la configurazione installata rispetto ai disegni approvati. Confermare la posizione dell'imbarcazione, i collegamenti, gli strumenti e gli accessori e completare i controlli pre-messa in servizio richiesti.
Controllare le condizioni di avvio e arresto
Le procedure operative dovrebbero stabilire in che modo il recipiente viene riempito, riscaldato o raffreddato, pressurizzato ove applicabile e riportato in condizioni di sicurezza. Laddove siano possibili vuoto, cicli termici o rapidi cambiamenti nelle condizioni di processo, tali scenari dovrebbero essere inclusi nelle istruzioni operative approvate.
Cambiamenti imprevisti di pressione, temperatura o composizione chimica potrebbero spostare l'apparecchiatura al di fuori del campo operativo approvato. Le procedure dovrebbero spiegare come tali deviazioni vengono riconosciute e affrontate piuttosto che consentire alla nave di continuare a operare in condizioni non valutate.
Seleziona detergenti compatibili
I detergenti devono essere compatibili con il rivestimento e con tutti gli altri componenti bagnati. Dovrebbero essere prese in considerazione anche la temperatura di pulizia, la durata del contatto, la procedura di risciacquo e la possibile azione meccanica. La compatibilità con il mezzo di processo principale non stabilisce automaticamente l'idoneità al processo di pulizia.
I metodi di pulizia della superficie devono seguire le istruzioni dell'apparecchiatura. Non utilizzare strumenti o procedure abrasivi che potrebbero graffiare, tagliare o danneggiare in altro modo il rivestimento, a meno che non siano specificatamente approvati per la struttura in questione.
Anche la progettazione delle apparecchiature influisce sui risultati di pulizia. Quando si stabilisce la procedura di pulizia, è necessario considerare il drenaggio, l'accesso, i collegamenti interni e le aree in cui può accumularsi materiale.
Ispezionare eventuali segni di danni alla superficie
La manutenzione ordinaria deve seguire i requisiti di ispezione appropriati per l'applicazione. Danni visibili, comportamenti operativi insoliti o modifiche ai collegamenti potrebbero richiedere un ulteriore esame. Il processo di ispezione dovrebbe seguire il metodo approvato anziché basarsi solo sull'aspetto visivo.
Se si sospetta un difetto del rivestimento, è necessario valutarne la causa e l'entità prima di intraprendere qualsiasi riparazione o modifica. I metodi di riparazione devono essere adatti al sistema di rivestimento originale, al substrato, alla geometria dell'apparecchiatura e alle condizioni di processo previste.
Mantenere registri operativi accurati
Le registrazioni delle condizioni operative, delle attività di pulizia, dei risultati delle ispezioni, dei lavori di manutenzione e delle modifiche alle apparecchiature possono aiutare a identificare i problemi ricorrenti. Supportano inoltre il confronto tra le condizioni di progettazione originali e l'effettivo funzionamento del processo.
Se il mezzo chimico, la concentrazione, la temperatura operativa, la pressione o il metodo di pulizia cambiano sostanzialmente, l'attrezzatura deve essere rivista prima di introdurre il processo rivisto. Una nave approvata per una serie di condizioni non dovrebbe essere automaticamente considerata idonea per un'applicazione diversa.
10. Attrezzature rivestite e attrezzature rivestite in lamiera
Il rivestimento in PFA e il rivestimento in lamiera rappresentano approcci diversi per creare una superficie interna resistente alla corrosione. L'opzione appropriata dipende dalla geometria del recipiente, dai requisiti del processo, dalle specifiche del rivestimento o del rivestimento, dalle condizioni operative e dal metodo di produzione.
Come differiscono i metodi di costruzione
Un rivestimento in PFA viene applicato al substrato metallico utilizzando un processo di applicazione adeguato. Questo approccio può essere preso in considerazione per alcune strutture interne in cui il metodo di rivestimento può fornire la copertura richiesta e dove la geometria complessa rende l'accesso alla superficie e l'uniformità importanti considerazioni di progettazione.
Le apparecchiature rivestite in lamiera utilizzano un rivestimento polimerico separato installato all'interno della nave. La sua struttura, i giunti, le transizioni, le disposizioni di fissaggio e la geometria differiscono da quelle di un rivestimento applicato. Ciascun metodo deve essere valutato in base ai propri requisiti tecnici.
Perché la geometria influenza la decisione
La geometria del recipiente può influenzare il modo in cui viene installato o applicato uno strato protettivo interno, nonché il modo in cui viene ispezionata la sua integrità. Numerosi ugelli, complesse caratteristiche interne e cambiamenti nella direzione della superficie possono influenzare il metodo di costruzione pratico per l'applicazione prevista.
Tuttavia, la geometria complessa di per sé non stabilisce che un metodo sia sempre preferibile. Il processo di produzione specifico, la copertura ottenibile, i requisiti di ispezione e le condizioni di prestazione devono essere esaminati prima di effettuare la selezione finale.
Confronta i requisiti dell'attrezzatura completa
La scelta dovrebbe riguardare il mezzo chimico, la temperatura operativa, la pressione o il vuoto, le dimensioni del recipiente, i dettagli interni richiesti e le pratiche di manutenzione previste. La specifica dovrebbe inoltre chiarire come verrà valutata l'integrità del rivestimento o del rivestimento e quali criteri determinano l'accettazione.
| Fattore di confronto | Rivestimento PFA applicato | Costruzione rivestita in lamiera |
|---|---|---|
| Metodo di costruzione | Rivestimento polimerico applicato al substrato metallico. | Rivestimento separato in lamiera polimerica installato all'interno della nave. |
| Considerazioni sulla geometria | L'accesso e la copertura dell'applicazione devono essere valutati per la forma interna. | L'installazione delle lastre, i giunti, le transizioni e le dimensioni interne richiedono una revisione. |
| Verifica della qualità | I metodi di ispezione devono adattarsi al materiale di rivestimento, allo spessore e alla geometria dell'apparecchiatura. | L'ispezione deve adattarsi alla struttura del rivestimento, ai giunti e alla configurazione del vaso. |
| Idoneità operativa | Dipende dall'integrità del rivestimento, dalla compatibilità chimica, dalla temperatura e dalle condizioni di pressione. | Dipende dalla compatibilità del rivestimento, dalla costruzione, dai giunti e dalle condizioni operative. |
| Decisione di progettazione | Considerare dove la copertura dell'applicazione e l'ispezione del rivestimento possono soddisfare le specifiche. | Considerare dove la costruzione in lamiera proposta soddisfa i requisiti dell'attrezzatura. |
Questo confronto descrive le differenze generali di costruzione. Non stabilisce che uno dei due metodi sia universalmente migliore o adatto a ogni processo chimico.
La decisione dovrebbe seguire i requisiti tecnici della singola domanda. Prima di approvare un metodo di rivestimento o rivestimento è necessario considerare la compatibilità chimica, la progettazione dell'intera attrezzatura, la capacità di produzione, l'ispezione e i limiti operativi.
11. Preparazione di una specifica tecnica
Una specifica ben preparata fornisce al team di ingegneri dell'attrezzatura le informazioni necessarie per valutare la nave proposta e identificare le questioni progettuali irrisolte. Dovrebbe spiegare l'attività del processo, l'ambiente chimico, l'involucro operativo meccanico, le dimensioni, i requisiti di connessione e le aspettative di qualità.
La seguente sequenza può aiutare a organizzare le informazioni prima di una revisione del progetto o di una richiesta di preventivo.
-
Definire la funzione dell'apparecchiatura.
Identificare se il recipiente verrà utilizzato per la conservazione, il ricevimento, la miscelazione o la separazione. Descrivere il flusso di materiale, le apparecchiature collegate e le fasi operative che ne definiscono il ruolo nel processo.
-
Documentare il mezzo di processo.
Elencare le sostanze chimiche, le concentrazioni, le miscele pertinenti, le impurità, i prodotti di reazione e i detergenti che potrebbero entrare in contatto con la superficie interna.
-
Stabilire il volume operativo.
Specificare le temperature normali ed estreme, la pressione operativa e di progettazione, le condizioni di vuoto ove applicabile e le fasi del processo in cui tali condizioni possono verificarsi.
-
Conferma capacità e dimensioni.
Fornire la capacità nominale, il volume di lavoro richiesto, le dimensioni generali, le limitazioni di installazione, i requisiti di supporto e l'accesso per la manutenzione disponibile.
-
Preparare la pianificazione degli allacciamenti e degli accessori.
Identificare ugelli, aperture, scarichi, prese d'aria, strumenti, disposizioni dell'agitatore e altri componenti. Includere posizione, dimensione, tipo di connessione e informazioni rilevanti sul disegno.
-
Definire i requisiti di rivestimento e ispezione.
Specificare le aree da rivestire, i criteri di spessore rilevanti, i controlli di integrità applicabili, i test di pressione richiesti, i criteri di accettazione e la documentazione necessaria.
-
Esaminare le esigenze di installazione e manutenzione.
Identificare le restrizioni di accesso, le interfacce di connessione, i requisiti di pulizia, le pratiche di manutenzione previste ed eventuali limitazioni derivanti dal layout dell'impianto esistente.
-
Risolvere domande tecniche aperte.
Registra le informazioni chimiche mancanti, le condizioni operative incerte, le dimensioni contrastanti e i dettagli che richiedono conferma prima dell'approvazione del progetto finale.
Lista di controllo delle informazioni tecniche
| Categoria | Informazioni richieste | Scopo |
|---|---|---|
| Dovere di processo | Funzione dell'attrezzatura, fasi operative, flusso di materiale e attrezzatura collegata. | Stabilisce la configurazione richiesta. |
| Mezzo chimico | Composizione, concentrazione, miscele, impurità e detergenti. | Supporta la valutazione della compatibilità. |
| Condizioni operative | Variazioni di temperatura, pressione, vuoto e processo. | Definisce l'inviluppo operativo. |
| Dimensioni | Capacità nominale, volume di lavoro, dimensioni complessive e vincoli di installazione. | Verifica la capacità e l'integrazione dell'impianto. |
| Connessioni | Posizioni degli ugelli, aperture, strumenti, dettagli dell'agitatore e accessori. | Coordina le interfacce e la disposizione interna. |
| Garanzia di qualità | Spessore del rivestimento, controlli di integrità, prove di pressione e criteri di accettazione. | Definisce come verrà verificata la conformità. |
Laddove siano disponibili i disegni, includerli nella revisione tecnica. I layout delle tubazioni esistenti, i dettagli delle fondazioni e le restrizioni di installazione possono essere importanti quando la nave deve adattarsi a un impianto già esistente.
Se un parametro richiesto è sconosciuto, rendere visibile l'incertezza. Un elenco chiaro di punti aperti consente alle parti responsabili di colmare le informazioni mancanti prima che la specifica proposta venga finalizzata.
12. Errori comuni di selezione
Molti problemi relativi alle specifiche delle apparecchiature derivano dal considerare il rivestimento come l'unico fattore che ne determina l'idoneità. Un processo di selezione affidabile tiene conto anche della struttura metallica, della geometria dell'apparecchiatura, delle condizioni operative, dell'installazione e dell'ispezione richiesta.
Supponendo che la resistenza chimica generale garantisca l'idoneità
Una dichiarazione generale sulla resistenza chimica del PFA non stabilisce la compatibilità con ogni concentrazione, miscela o temperatura operativa. L'applicazione effettiva può includere detergenti o fasi di processo con diverse composizioni chimiche.
Approccio migliore:Identificare tutti i mezzi di processo rilevanti e confermare la compatibilità con la temperatura, la concentrazione, l'esposizione e le condizioni operative reali.
Trattare un intervallo di temperatura indicato come universale
Una gamma di attrezzature pubblicata può descrivere l'offerta di prodotti prevista, ma il limite consentito per una singola imbarcazione dipende dalla sua costruzione, dal sistema di rivestimento, dal mezzo, dalla pressione e dal ciclo operativo.
Approccio migliore:Confermare i limiti di temperatura per la configurazione selezionata e valutare le combinazioni di temperatura e pressione che si verificano durante il servizio.
Specificando solo la capacità della nave
La capacità da sola non stabilisce le dimensioni complessive, il volume di lavoro, le posizioni di collegamento o i requisiti di installazione. Un serbatoio con il volume nominale corretto potrebbe comunque non essere adatto alla disposizione dell'impianto disponibile o all'operazione di processo prevista.
Approccio migliore:Specificare insieme il volume di lavoro, le dimensioni principali, i requisiti di connessione, le restrizioni di accesso e le modalità di supporto.
Affacciato su caratteristiche interne complesse
Aperture, angoli, transizioni e componenti interni possono influenzare l'applicazione del rivestimento, la copertura e l'accesso per l'ispezione. Se queste caratteristiche non vengono riviste in anticipo, potrebbe essere difficile soddisfare requisiti importanti una volta iniziata la fabbricazione.
Approccio migliore:Fornire un disegno sufficientemente dettagliato e definire le superfici che necessitano di protezione, insieme al metodo di ispezione per le aree critiche.
Ignorare accessori e componenti bagnati
La superficie rivestita principale può essere compatibile con il mezzo di processo mentre un sigillo, una guarnizione, uno strumento o un altro componente associato non lo è. Queste parti devono essere esaminate separatamente come elementi del sistema di attrezzatura completo.
Approccio migliore:Includere gli accessori pertinenti nella compatibilità dei materiali e nella revisione delle condizioni operative.
Lasciare indefiniti i criteri di ispezione
Un requisito generale per un rivestimento di alta qualità non identifica come verrà esaminato lo strato finito o cosa costituisce l'accettazione. Ciò può rendere la verifica incoerente o incompleta.
Approccio migliore:Concordare le procedure di ispezione applicabili, i requisiti di spessore, i controlli di integrità, le condizioni di prova e le registrazioni prima della produzione.
Impossibile rivalutare un processo modificato
Un recipiente selezionato per un processo potrebbe non rimanere idoneo se cambia il mezzo chimico, la concentrazione, la temperatura, la pressione o la procedura di pulizia. Anche una modifica del processo relativamente piccola può influenzare una o più ipotesi originali.
Approccio migliore:Esaminare le modifiche rispetto alle specifiche dell'apparecchiatura approvata prima di introdurre le condizioni operative riviste.
Principio di selezione:Il rivestimento, la struttura del recipiente, le attività del processo e il piano di ispezione devono essere valutati insieme. La conferma di uno solo di questi elementi non è sufficiente per stabilire l'idoneità dell'insieme dell'attrezzatura.
13. Configurazione personalizzata e revisione del progetto
I recipienti per processi industriali spesso devono adattarsi a una particolare capacità, layout dell'impianto, disposizione dei collegamenti o configurazione interna. La personalizzazione può soddisfare questi requisiti, ma il progetto proposto deve rimanere coerente con le condizioni operative chimiche e meccaniche previste.
Zhuoyanfornisce servizi di progettazione e produzione di rivestimenti anticorrosivi industriali e di apparecchiature chimiche. Le configurazioni delle apparecchiature possono essere discusse in relazione al tipo di recipiente richiesto, alle dimensioni, alla struttura interna, alla disposizione degli ugelli e alle condizioni di processo specificate.
Inizia con l'applicazione prevista
La discussione iniziale dovrebbe stabilire cosa deve fare la nave e quali superfici necessitano di protezione dalla corrosione. Un serbatoio di stoccaggio può richiedere una disposizione relativamente semplice delle connessioni di trasferimento, mentre un serbatoio o una colonna di miscelazione potrebbero richiedere una configurazione interna più dettagliata.
La definizione delle funzioni di processo essenziali aiuta a distinguere le caratteristiche richieste dagli accessori opzionali. Stabilisce inoltre una base più precisa per la revisione della geometria del serbatoio, della copertura del rivestimento, delle condizioni operative e dell'accesso per la manutenzione.
Fornire dimensioni e dettagli di connessione
Il volume del recipiente, le dimensioni complessive, la posizione degli ugelli, le aperture di accesso, i supporti e i requisiti accessori devono essere documentati nel modo più chiaro possibile. Qualora l'apparecchiatura debba essere collegata ad un impianto già esistente dovranno essere allegati i relativi disegni impiantistici e le dimensioni delle interfacce.
I dettagli dovrebbero essere controllati insieme piuttosto che in modo indipendente. Un cambiamento nella posizione di un ugello, ad esempio, può influenzare l'allineamento delle tubazioni, l'accesso interno e le aree che richiedono l'ispezione del rivestimento.
Confermare le condizioni operative prima dell'approvazione
I requisiti del mezzo chimico, della concentrazione, della temperatura, della pressione o del vuoto e del ciclo di processo devono essere esaminati prima di finalizzare la configurazione. Qualsiasi incertezza che potrebbe influenzare l’idoneità del rivestimento o la progettazione strutturale dovrebbe rimanere una questione tecnica aperta fino a quando non sarà risolta.
Laddove l'applicazione prevede temperature elevate, variazioni di pressione o funzionamento in vuoto, la configurazione selezionata deve essere valutata specificamente per tali condizioni. Una descrizione generale della gamma di attrezzature non dovrebbe sostituire la conferma dei limiti applicabili alla nave proposta.
Coordinare i requisiti di produzione e qualità
I documenti tecnici approvati dovrebbero identificare la costruzione prevista dell'apparecchiatura, i requisiti di rivestimento, le connessioni, gli accessori e i criteri di ispezione pertinenti. Ciò fornisce una base condivisa per la revisione del prodotto fabbricato.
I controlli dello spessore del rivestimento, il rilevamento dei fori stenopeici, i test di pressione e altre ispezioni dovrebbero essere specificati ove richiesto dalla progettazione dell'apparecchiatura. I metodi applicabili e i limiti di accettazione dovrebbero essere concordati prima del rilascio della produzione.
Preparare le informazioni per una discussione tecnica
- Tipo di apparecchiatura e funzione di processo prevista.
- Composizione chimica, concentrazione, miscele e mezzi di pulizia.
- Temperature di esercizio normali ed estreme.
- Pressione operativa, pressione di progetto e condizioni di vuoto ove applicabile.
- Capacità nominale richiesta, volume di lavoro e dimensioni complessive.
- Programma degli ugelli, posizioni di connessione, caratteristiche interne e accessori.
- Requisiti relativi allo spessore del rivestimento, all'ispezione dell'integrità, ai test e all'accettazione.
- Disegni di installazione, interfacce dell'impianto e restrizioni di accesso.
Questi dettagli forniscono un punto di partenza pratico per la valutazione tecnica e il preventivo. Il progetto finale dovrebbe essere confermato dopo che i requisiti chimici, meccanici, dimensionali e di qualità sono stati esaminati per il servizio previsto.
14. Domande frequenti
Le seguenti risposte coprono domande comuni sul rivestimento in PFA, sulla configurazione dell'apparecchiatura, sulle condizioni operative e sulla valutazione tecnica.
A cosa serve il rivestimento PFA nei processi chimici?
Il rivestimento in PFA crea una barriera in fluoropolimero su una superficie metallica per fornire protezione dalla corrosione per i mezzi di processo compatibili. Può essere utilizzato in serbatoi di stoccaggio, ricevitori, serbatoi di miscelazione e colonne. La configurazione appropriata dipende dalla compatibilità chimica, dalla geometria dell'apparecchiatura, dalle condizioni operative e dai requisiti del processo.
Qual è la differenza tra le apparecchiature rivestite in PFA e quelle rivestite in lamiera?
Un rivestimento viene applicato al substrato metallico, mentre le apparecchiature rivestite in lamiera utilizzano un rivestimento polimerico separato installato all'interno della nave. I metodi implicano diverse considerazioni di costruzione e ispezione. La scelta dipende dalla geometria del recipiente, dalle condizioni di processo, dai requisiti di rivestimento o rivestimento e dal metodo di produzione adatto all'applicazione.
Quale intervallo di temperature è specificato per questa gamma di apparecchiature?
Le informazioni sul prodotto fornite elencano un intervallo di temperatura compreso tra -20°C e 260°C. Questo intervallo deve essere confermato per il recipiente selezionato, la struttura del rivestimento, il mezzo chimico, le condizioni di pressione e il ciclo operativo. Non si deve presumere che si applichi automaticamente a ogni configurazione dell'apparecchiatura.
È possibile personalizzare le dimensioni della nave e la configurazione interna?
La configurazione dell'apparecchiatura può essere discussa in base al tipo di recipiente richiesto, alla capacità, alle dimensioni, alle posizioni degli ugelli, alla struttura interna e agli accessori di processo. La soluzione fattibile dipende dall'applicazione prevista, dal metodo di produzione, dai requisiti di rivestimento e dalle condizioni operative specificate.
Come dovrebbe essere valutata la compatibilità chimica?
Identificare la composizione chimica completa, la concentrazione, la temperatura operativa, la durata dell'esposizione e qualsiasi agente detergente o variazione del processo rilevante. La compatibilità deve essere confermata per il rivestimento selezionato e le condizioni operative effettive. Una dichiarazione generale sulla resistenza chimica non sostituisce la valutazione specifica dell'applicazione.
Quali metodi di ispezione possono essere utilizzati per il rivestimento?
Le informazioni sul prodotto fornite specificano il rilevamento dei fori stenopeici, l'ispezione dello spessore del rivestimento e il test di pressione prima della consegna. Le procedure esatte e i criteri di accettazione dovrebbero essere confermati per la singola attrezzatura e la sua costruzione. Questi controlli riguardano diversi aspetti delle condizioni del rivestimento e dell'integrità dell'apparecchiatura.
Un rivestimento liscio garantisce una facile pulizia?
No. Una superficie liscia può contribuire a ridurre la ritenzione del materiale, ma l'effettiva pulibilità dipende anche dalla geometria del recipiente, dalle caratteristiche dei residui, dal drenaggio, dall'accesso, dai detergenti, dalla temperatura e dalle procedure di pulizia. La progettazione completa dell'attrezzatura e il metodo di pulizia previsto dovrebbero essere valutati insieme.
Quali informazioni sono necessarie per richiedere una configurazione adeguata dell'attrezzatura?
Fornire la funzione di processo prevista, la composizione chimica e la concentrazione, la temperatura operativa, i requisiti di pressione o vuoto, la capacità richiesta, le dimensioni complessive, la disposizione delle connessioni, le caratteristiche interne, gli accessori e i requisiti di ispezione. Anche i disegni degli impianti esistenti e le restrizioni di installazione possono aiutare il team di ingegneri a valutare la soluzione proposta.
15. Considerazioni ingegneristiche finali
ScegliereAttrezzature rivestite in PFAper un processo chimico richiede una valutazione coordinata della compatibilità del rivestimento, della copertura superficiale, della struttura dell'apparecchiatura, delle condizioni operative e dei requisiti del processo. I serbatoi di stoccaggio, i ricevitori, i serbatoi di miscelazione e le colonne svolgono funzioni diverse, quindi ciascuna configurazione deve essere sviluppata in base al compito previsto.
Una specifica affidabile dovrebbe definire il mezzo chimico e la concentrazione, l'intervallo di temperatura, le condizioni di pressione o vuoto, la capacità, le dimensioni, le connessioni e gli accessori. Prima della produzione dovrebbero essere stabiliti anche i requisiti di spessore del rivestimento, il rilevamento dei fori stenopeici, i test di pressione e altri criteri di ispezione applicabili.
L'installazione, la pulizia, la manutenzione e le prevedibili variazioni del processo fanno parte della valutazione complessiva dell'apparecchiatura. Aiutano a determinare se la struttura proposta e la disposizione di rivestimento sono adeguate alle condizioni previste durante tutto il ciclo operativo.
Definendo tempestivamente questi requisiti e risolvendo le incertezze tecniche prima dell'approvazione del progetto, gli ingegneri di processo possono creare una base più chiara per la configurazione delle apparecchiature, la verifica della qualità e l'integrazione nel sistema di produzione.
Discuti i tuoi requisiti di rivestimento in PFA
Fornire il mezzo chimico, la concentrazione, la temperatura operativa, le condizioni di pressione o vuoto, la capacità del serbatoio, la disposizione delle connessioni e i requisiti di ispezione del rivestimento per avviare una discussione tecnica sulla configurazione appropriata dell'apparecchiatura.
Invia i tuoi requisiti di attrezzatura
