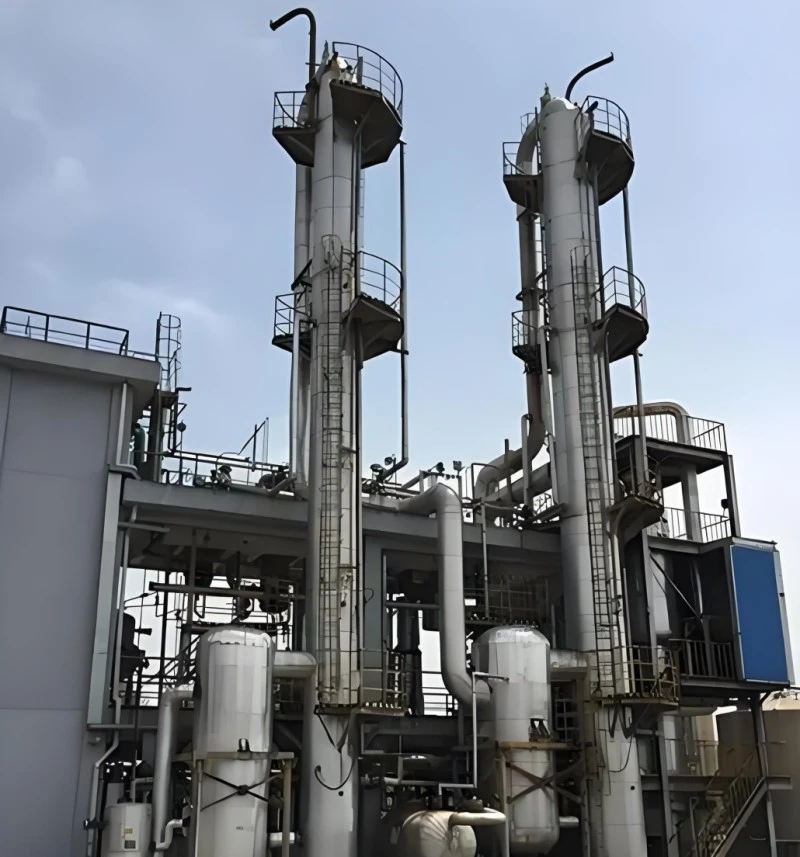

Colonna di distillazione chimica rivestita in PTFE

Diversamente dai reattori e dai serbatoi di ricezione utilizzati per la reazione e il tamponamento intermedio, la colonna di distillazione chimica rivestita in PTFE è un'apparecchiatura di separazione di trasferimento di massa dedicata. Gestisce il contatto controcorrente vapore-liquido per realizzare il frazionamento di componenti corrosivi misti. Il guscio esterno in acciaio al carbonio fornisce rigidità strutturale; Il rivestimento interno in PTFE senza cuciture isola il vapore caldo corrosivo dal substrato metallico, evitando l'inquinamento da ioni metallici e l'erosione del guscio. È possibile abbinare più configurazioni interne (impacchettamento strutturato/casuale, distributori) per soddisfare diversi obiettivi di purezza di separazione. È stato fornito a numerosi progetti esteri per il riciclaggio di solventi, la rettifica fluorochimica e la purificazione di reagenti ad elevata purezza.

Cos'è la colonna di distillazione chimica rivestita in PTFE

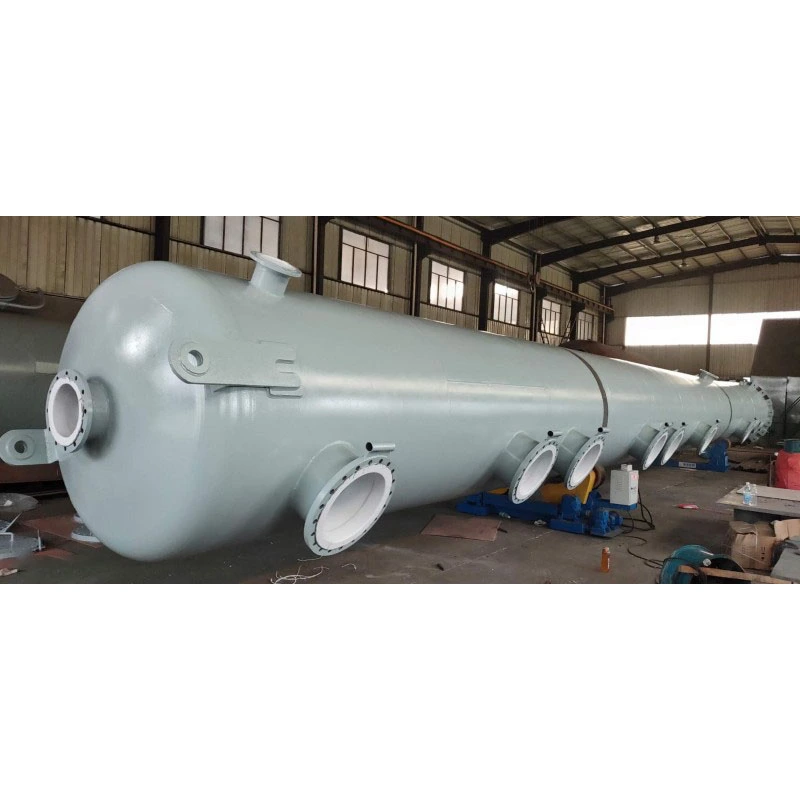

La colonna di distillazione chimica rivestita in PTFE è un'apparecchiatura di separazione a pressione verticale a forma di torre. Il guscio esterno è in acciaio al carbonio per recipienti a pressione; la parete interna, gli ugelli e il passo d'uomo sono completamente ricoperti da un rivestimento in PTFE senza giunture laminato sotto vuoto. La sua funzione principale è la distillazione/rettifica: il vapore misto caldo sale verso l'alto mentre il liquido condensato scorre verso il basso all'interno delle parti interne della torre, ottenendo la separazione dei componenti attraverso ripetuti cicli di vaporizzazione-condensazione. Questa apparecchiatura non è progettata per reazioni di agitazione o semplice stoccaggio statico. Si concentra sulle condizioni di lavoro bifase gas-liquido con vapore corrosivo. Gli utenti possono selezionare l'imballaggio o gli interni del tipo a vassoio in base ai requisiti di separazione. Può essere assemblato con reattore rivestito in PTFE, serbatoio ricevitore e condensatori per costituire un circuito chiuso completo del processo di rettifica.

Vantaggi principali del prodotto

1. Rivestimento a copertura totale per resistenza al vapore corrosivo Tutte le superfici a contatto con il vapore, comprese le pareti della torre, le aperture degli ugelli e le flange di collegamento interne, adottano un rivestimento integrale in PTFE, resistente all'erosione del vapore contenente acidi caldi, alcalini e contenenti fluoro, risolvendo il problema dei guasti delle normali torri di distillazione metalliche esposte al vapore aggressivo.

2. Componenti interni della torre personalizzabili per diversi obiettivi di purezza Supportano dispositivi di imballaggio strutturato, imballaggio casuale e ridistribuzione dei liquidi. Regola la configurazione interna per soddisfare le esigenze di separazione grossolana a basso costo o di purificazione delle frazioni fini ad alta precisione.

3. Buona adattabilità al vuoto per sostanze termosensibili Il rivestimento in PTFE legato sotto vuoto mantiene l'integrità in condizioni di rettifica a pressione negativa prolungata, adatto per componenti corrosivi termolabili che necessitano di distillazione sotto vuoto con punto di ebollizione basso.

4. Superficie interna liscia a basso residuo Il rivestimento liscio in PTFE riduce l'adesione media, conveniente per il cambio di lotti e la pulizia interna; riduce il rischio di contaminazione incrociata per le officine di produzione multiprodotto.

5. Design combinato torre-sezione modulare Adotta una struttura modulare a sezione torre segmentata, comoda per il trasporto, l'assemblaggio in loco e la successiva sostituzione degli interni locali, riducendo le spese di manutenzione complessive.

6. Interfaccia flangiata standard unificata Adotta flange completamente rivestite anticorrosione HG20536, che si agganciano senza soluzione di continuità al reattore rivestito serie Zhuoyan, al serbatoio di ricezione, alla tubazione e al condensatore per l'approvvigionamento completo in un unico punto.

Tabella completa delle specifiche tecniche

Suggerimenti per la selezione del modello professionale

1. Confermare innanzitutto l'obiettivo della separazione Per il normale recupero grossolano dei solventi: scegliere la configurazione di impaccamento casuale a basso costo. Per il frazionamento chimico fine/farmaceutico ad elevata purezza: seleziona un imballaggio strutturato ad alta efficienza più ridistributori di liquidi multistadio.

2. Selezionare lo spessore del rivestimento in base alla composizione del vapore Vapore acido-base ordinario: adottare un rivestimento standard in PTFE da 3 mm. Se il terreno contiene acido fluoridrico/vapore fluorurato, passare al rivestimento antifluoruro ispessito da 4 mm.

3. Promemoria sulle condizioni di lavoro sotto vuoto Se è necessaria una distillazione sotto vuoto spinto a lungo termine, avvisare il team tecnico di rafforzare l'imbarcazione di laminazione sotto vuoto per evitare la delaminazione del rivestimento.

4. Design modulare della sezione della torre che abbina la colonna ad altezza sovradimensionata adotta un design diviso con sezione della torre segmentata, conveniente per il trasporto su strada e l'assemblaggio in loco. Fornire una limitazione dell'altezza della pianta per l'altezza del segmento personalizzata.

5. Abbinamento dell'intero sistema di processo Fornire i parametri di disegno del reattore, del serbatoio di raccolta e del condensatore abbinati. Il nostro team ottimizza la posizione dell'ugello e le dimensioni della flangia per realizzare un aggancio a trasformazione zero dell'intero circuito di rettifica.

Domande frequenti

Q1: Questa colonna di distillazione chimica rivestita in PTFE può funzionare stabilmente in condizioni di rettifica del vuoto a lungo termine? R: Sì, il rivestimento in PTFE integrato nel vuoto può funzionare costantemente con una pressione negativa di -0,09 MPa, adatto per la distillazione sotto vuoto medio corrosiva sensibile al calore.

Q2: Posso modificare diversi componenti interni della torre per diversi requisiti di purezza di separazione? R: Sì, il design modulare supporta la sostituzione dei componenti di imballaggio e ridistributore per regolare le prestazioni di separazione senza modificare l'involucro della torre.

Q3: Questa colonna di distillazione è adatta alla rettifica contenente vapori di acido fluoridrico? R: Può essere utilizzato dopo l'aggiornamento al rivestimento in PTFE antifluoruro ispessito da 4 mm; si prega di informare in anticipo il nostro team tecnico sulla composizione del vapore.

Q4: La torre altissima non può essere trasportata come un unico pezzo. Come risolvere questo problema? A: Adottiamo la produzione di sezioni di torre modulari segmentate, l'assemblaggio completo sul campo dopo la consegna, adattando il limite di altezza di trasporto.

Q5: Potete fornire un reattore rivestito in PTFE e un serbatoio di ricezione abbinati come set di rettifica completo? A: Standard di flangia unificato, che supporta l'approvvigionamento unico di apparecchiature complete per la linea di produzione di rettifica.

Q6: Qual è la portata della garanzia per la colonna di distillazione? A: Il guscio in acciaio al carbonio gode di una garanzia strutturale di 10 anni; Rivestimento in PTFE 5 anni di garanzia (esclude graffi artificiali e danni dovuti a funzionamento improprio).
