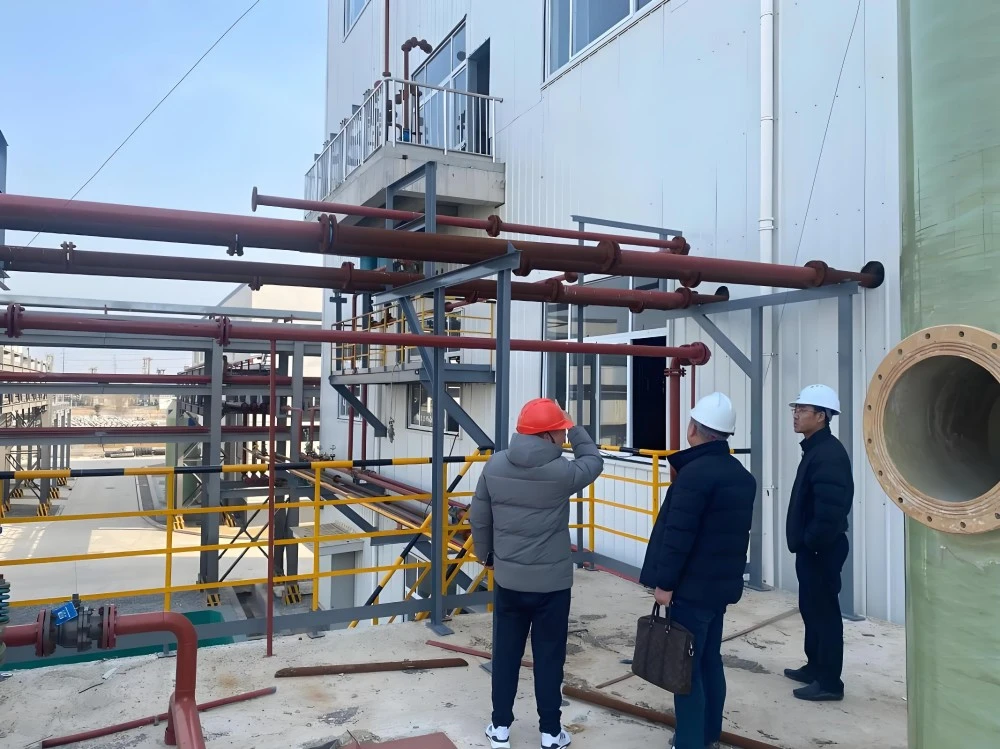

Conduttura per il trasporto di prodotti chimici industriali rivestita in PTFE

La conduttura per il trasporto di prodotti chimici industriali rivestita in PTFE offerta dalla fabbrica cinese di Zhuoyan è un sistema di tubazioni composito costituito da un guscio esterno in acciaio al carbonio e un rivestimento interno in PTFE (politetrafluoroetilene). Lo strato esterno in acciaio fornisce resistenza meccanica e capacità di carico, mentre il rivestimento in PTFE offre resistenza agli agenti chimici corrosivi. Questa combinazione rende la tubazione adatta al trasporto di fluidi aggressivi in ​​ambienti di lavorazione chimici, farmaceutici e industriali.

Cos'è la conduttura di trasporto chimico industriale rivestita in PTFE?

Una conduttura per il trasporto di prodotti chimici industriali rivestita in PTFE è un tubo in acciaio al carbonio rivestito internamente con uno strato di plastica PTFE. Il rivestimento in PTFE funge da barriera tra il fluido convogliato e la parete del tubo in acciaio, prevenendo la corrosione della struttura in acciaio. Il rivestimento viene prodotto attraverso processi quali estrusione, stampaggio a compressione o rivestimento in lamiera, quindi inserito e fissato all'interno del tubo d'acciaio. Il prodotto risultante combina le proprietà meccaniche dell'acciaio con la resistenza chimica del PTFE.

Specifica tecnica

Principio di funzionamento

Il rivestimento in PTFE isola fisicamente il mezzo corrosivo convogliato dalla parete del tubo in acciaio al carbonio. La struttura in carbonio perfluorurato del rivestimento crea una superficie che non reagisce con la maggior parte delle sostanze chimiche, impedendo ai mezzi di entrare in contatto e corrodere il substrato di acciaio. Il guscio esterno in acciaio supporta il rivestimento e resiste alla pressione del sistema, mentre il rivestimento in PTFE mantiene le sue proprietà in un intervallo di temperature operative. I fori di sfiato sono incorporati nel guscio in acciaio per consentire la fuoriuscita di eventuali gas permeati, prevenendo il collasso del rivestimento e fornendo un'indicazione tempestiva dell'integrità del rivestimento.

Caratteristica

Inerzia chimica: La tubazione per il trasporto di prodotti chimici industriali rivestita in PTFE è resistente alla maggior parte degli acidi, alcali, solventi organici e mezzi chimici, ad eccezione dei metalli alcalini fusi, del fluoro elementare e di alcuni idrocarburi aromatici a temperature elevate.

Ampio intervallo di temperature: Il liner mantiene prestazioni stabili da -40°C a +230°C, senza diventare fragile alle basse temperature o sciogliersi alle alte temperature.

Superficie a basso attrito: Il rivestimento in PTFE ha un basso coefficiente di attrito, riducendo la resistenza al flusso e impedendo l'adesione del materiale.

Proprietà antiaderenti: La superficie del rivestimento ha una bassa tensione superficiale, riducendo al minimo il rischio di intasamento durante il funzionamento.

Fori di ventilazione: Il guscio in acciaio incorpora fori di ventilazione per consentire la fuoriuscita della permeazione del gas e fornire un allarme tempestivo in caso di guasto del rivestimento.

Aree di applicazione

· Impianti di lavorazione chimica che trattano acidi corrosivi, alcali e solventi

· Produzione farmaceutica che richiede il trasferimento di fluidi ad elevata purezza

· Industria dei semiconduttori per sistemi di distribuzione chimica

· Produzione di prodotti chimici fini con mezzi aggressivi

· Industria chimica del carbone per il trasporto di liquami e gas corrosivi

· Centrali elettriche che gestiscono sistemi di trattamento chimico

· Impianti di trattamento delle acque reflue che gestiscono effluenti corrosivi

Come mantenerlo?

Stoccaggio e movimentazione: la conduttura per il trasporto di prodotti chimici industriali rivestita in PTFE deve essere conservata al chiuso in condizioni fresche e asciutte. Le tavole terminali devono rimanere in posizione fino all'installazione per proteggere le superfici svasate da eventuali danni. Durante il trasporto, evitare di posizionare oggetti all'interno del foro o di far cadere il tubo, poiché il rivestimento è relativamente morbido e può essere danneggiato dagli urti.

Precauzioni per l'installazione: Non eseguire operazioni di saldatura, brasatura, brasatura o taglio a fiamma su prodotti rivestiti, poiché questi processi potrebbero danneggiare il rivestimento e produrre gas tossici. Quando si collegano tra loro elementi rivestiti in PTFE, normalmente non sono necessarie guarnizioni. Quando si effettua il collegamento a materiali diversi (vetro, ceramica, ecc.), utilizzare guarnizioni a busta in PTFE o dispositivi simili.

Ispezione del foro di sfiato: Controllare regolarmente i fori di sfiato per individuare eventuali segni di perdite. Se il prodotto perde dai fori di ventilazione, rimuovere immediatamente l'articolo dal servizio. Non ostruire i fori di ventilazione con vernice o altre sostanze.

Serraggio dei bulloni: Utilizzare una chiave dinamometrica per serrare i bulloni in sequenza diagonale a temperatura ambiente. Serrare nuovamente tutti i bulloni almeno 24 ore dopo la messa in servizio o dopo il ciclo completo iniziale del processo, quindi ricontrollare ogni anno.

Domande frequenti

Q1: Quali fluidi possono trasportare i tubi rivestiti in PTFE?
A1:I tubi rivestiti in PTFE sono adatti al trasporto della maggior parte degli acidi, degli alcali, dei solventi organici e dei prodotti chimici corrosivi. Non sono consigliati per metalli alcalini fusi, fluoro elementare o alcuni idrocarburi aromatici a temperature elevate.

Q2: Qual è la temperatura operativa?
A2:Il tubo standard rivestito in PTFE funziona tra -40°C e +230°C.

Q3: Sono necessarie guarnizioni quando si collegano tubi rivestiti in PTFE?
A3:Normalmente le guarnizioni non sono necessarie quando si collegano elementi rivestiti in PTFE a prodotti simili. Quando si collega a materiali diversi, si consigliano guarnizioni a busta in PTFE o dispositivi simili.

Q4: A cosa servono i fori di ventilazione?
A4:I fori di sfiato consentono ai gas permeati di fuoriuscire tra il rivestimento e il guscio in acciaio, prevenendo il collasso del rivestimento. Forniscono inoltre un'indicazione tempestiva di guasto del rivestimento in caso di perdite.

Q5: I tubi rivestiti in PTFE possono essere saldati o modificati in loco?
A5:No. Saldatura, brasatura, brasatura o taglio a fiamma non devono essere eseguiti su prodotti rivestiti poiché questi processi possono danneggiare il rivestimento e produrre gas tossici.
