La nostra gamma di prodotti comprende apparecchiature rivestite in fogli di PTFE, spruzzatura e rivestimento a rulli di PTFE, apparecchiature rivestite in plastica, tubi e raccordi in acciaio rivestiti in PTFE e relativi componenti in fluoropolimero realizzati in PTFE, PFA, ETFE, FEP e altri materiali avanzati.

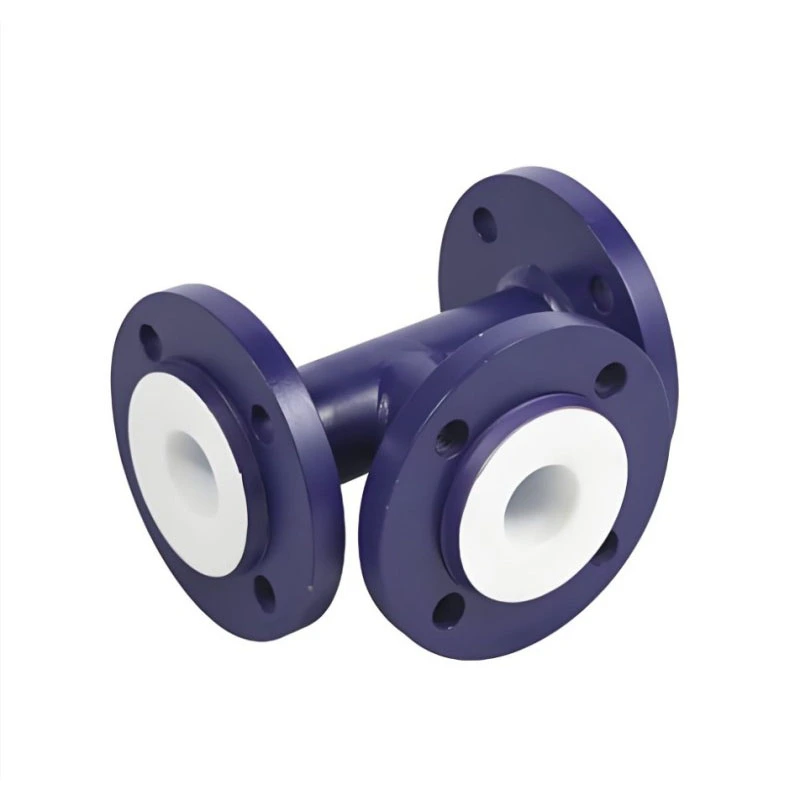

Il raccordo a T resistente agli acidi rivestito in PTFE è un raccordo per tubi di diramazione a tre vie appositamente ottimizzato per linee di consegna di mezzi acidi. All'interno delle reti di tubazioni di sostanze chimiche acide, i raccordi a T svolgono attività di suddivisione, convergenza e deviazione del flusso. La giunzione dell'intersezione a tre vie è soggetta a sfregamento turbolento, che usura facilmente i comuni raccordi a T metallici o i raccordi spruzzati economici, causando perdite precoci. Questo speciale T acido adotta acciaio al carbonio per il corpo esterno del cuscinetto di pressione e un rivestimento interno in PTFE senza cuciture a copertura totale in tutte le giunzioni delle diramazioni. Può cooperare con gomiti rivestiti, tubi diritti e riduttori per costruire una rete completa di trasporto di liquidi acidi chiusa, ampiamente utilizzata nelle officine di decapaggio, negli impianti di acido inorganico e nelle stazioni di riciclaggio degli acidi di scarto nei parchi chimici del Sud-est asiatico e del Medio Oriente.
1. Principio di funzionamento del materiale
· Materiale del corpo esterno: corpo a T in acciaio al carbonio forgiato, fornisce resistenza meccanica, sopporta la pressione interna della tubazione, lo stress di dilatazione termica e l'impatto dell'installazione esterna; il processo di forgiatura elimina i difetti di porosità interna della fusione, adatto per il funzionamento ciclico della tubazione a medio acido a lungo termine.
· Barriera anticorrosione interna: il foglio di PTFE attivato con sodio è laminato sotto vuoto alla cavità interna del T, inclusa la giunzione intersecata a tre vie, i fori di diramazione e le facce di tenuta della flangia. Il PTFE chimicamente inerte forma uno strato isolante continuo, impedisce al fluido acido di toccare il substrato metallico, previene la corrosione interstiziale indotta dal flusso turbolento all'intersezione a T. Nessun punto metallico esposto all'interno dell'intero raccordo.
2. Processo di produzione e sito di supporto abbinato
1. Processo di montaggio su skid per tubazioni prefabbricate:Si abbina ai pattini per tubi di mandata dell'acido prefabbricati in fabbrica; i T sono preassemblati in officina, riducono il lavoro a caldo ad alto rischio in loco per le officine con acido.
2. Processo di smistamento e convergenza di liquidi acidi:Applicato per la suddivisione del flusso del tubo principale in condotte di alimentazione dell'acido a più diramazioni o per l'unione del flusso di acido di scarico multifonte nel tubo principale di raccolta pubblico.
3. Bypassare il processo di campionamento e diramazione delle misure di sicurezza:Riservare il ramo a T per la porta di campionamento del liquido acido in linea o il ramo di troppopieno di sicurezza della tubazione periferica del serbatoio di stoccaggio dell'acido.
4. Processo a circuito chiuso rivestito con fluoro intero:Collegare con il serbatoio di stoccaggio resistente agli acidi rivestito in PTFE, la tubazione di trasporto e il gomito, costituisce un sistema di circolazione chiuso del mezzo acido completamente isolato, evita perdite di nebbia acida.
| Elemento parametro | Dati tecnici del raccordo a T resistente agli acidi |
| Nome completo del prodotto | Raccordo a T resistente agli acidi rivestito in PTFE |
| Diametro nominale | DN15~DN500 |
| Tipo a T | T di uguale diametro/T di riduzione |
| Materiale del corpo esterno | Acciaio al carbonio forgiato a pressione |
| Spessore del rivestimento in PTFE | 2 mm (acido inorganico generale) / 3 mm (acido abrasivo turbolento ad alta concentrazione) |
| Temperatura di lavoro | -160℃~200℃ |
| Pressione di esercizio consentita | 0 ~ 1,6MPa; resistente al vuoto fino a 0,08 MPa |
| Norma della flangia | Flangia resistente agli acidi rivestita interamente in PTFE HG20536 |
| Standard di ispezione di fabbrica | Prova di scansione della scintilla su tutta la superficie da 10 KV + prova di tenuta idraulica |
1. Selezione della forma del T: il tubo principale e il tubo di diramazione dello stesso calibro scelgono un T di diametro uguale; quando il flusso della diramazione deve ridurre le dimensioni del tubo, selezionare un raccordo a T di riduzione in modo che corrisponda al calibro effettivo della tubazione.
2. Selezione dello spessore del rivestimento: rivestimento standard da 2 mm selezionato con acido inorganico diluito ordinario a flusso statico; acido ad alta concentrazione con forte abrasione turbolenta all'intersezione a tre vie, aggiornamento al rivestimento in PTFE ispessito da 3 mm.
3. Valutazione delle condizioni del flusso: se la posizione del T è soggetta a frequenti cambi di flusso e violenti impatti turbolenti, informare il team tecnico di migliorare il collegamento del rivestimento locale dell'imbarcazione alla giunzione dell'intersezione a tre vie.
4. Requisito di abbinamento della flangia: è necessario adottare la flangia completamente rivestita HG20536, non mescolare con la normale flangia metallica non rivestita, evitare la corrosione acida nello spazio di connessione.
5. Configurazione orientata al processo: per il campionamento/diramazione di bypass di troppopieno, confermare in anticipo la posizione di apertura e la lunghezza della diramazione per la prefabbricazione in fabbrica, vietare la perforazione secondaria in loco sul corpo a T.
| Elemento di confronto | Raccordo a T resistente agli acidi rivestito in PTFE Zhuoyan | T ordinario in acciaio al carbonio | Raccordo a T spruzzato PFA | T-shirt foderata in ghisa economica |
| Adattabilità al mezzo acido | Il rivestimento in PTFE a giunzione completa resiste all'acido cloridrico/solforico/nitrico | Corrosione rapida in ambiente acido | Il rivestimento sottile si rimuove facilmente all'intersezione del T | Rivestimento giuntato, rischio di perdite nel giunto a tre vie |
| Purga antiturbolenta | Fodera opzionale ispessita per l'intersezione a T | Nessuna protezione anticorrosione | Rottura del rivestimento in condizioni di flusso turbolento | Il rivestimento locale si stacca facilmente |
| Qualità strutturale | Corpo in acciaio al carbonio forgiato, nessuna porosità interna | Acciaio al carbonio a basso costo per una breve durata | Guscio sottile, resistenza alla pressione limitata | Corpo in fusione con difetto nascosto del foro di sabbia |
| Compatibilità con il vuoto | Stabile sotto una pressione negativa di 0,08 MPa | Non può essere utilizzato sotto vuoto | Rischio di distacco del rivestimento sotto vuoto | Rischio di delaminazione alla giunzione dei rami |
| Durata di servizio | 8 13 anni in condizioni di condutture acide | 0,5 2 anni di sostituzione frequente | 3 5 anni | 2 4 anni di manutenzione frequente |
1. T semilavorato forgiato come materia prima, abbandonare il T fuso di bassa qualità, eliminare il difetto nascosto del foro di sabbia che può causare il fallimento della penetrazione del mezzo acido.
2. Trattamento di rinforzo focalizzato per la giunzione intersecante a tre vie, questa area vulnerabile e turbolenta viene migliorata per la laminazione sotto vuoto, riducendo notevolmente il tasso di guasto delle perdite della posizione del T nella tubazione acida.
3. Doppio standard di ispezione rigoroso: scansione speciale della scintilla focalizzata sull'intersezione a tre vie oltre alla scintilla convenzionale su tutta la superficie e alla prova idraulica.
4. Supporto tecnico professionale per il mezzo acido: fornire suggerimenti sullo schema di derivazione della tubazione in base alla concentrazione dell'acido e ai parametri di portata dell'utente.
5. Flangia standard HG20536 unificata, aggancio senza soluzione di continuità con i nostri tubi, gomiti e serbatoi di stoccaggio rivestiti resistenti agli acidi della serie completa per l'approvvigionamento dell'intera pipeline in un'unica soluzione.
6. Fornitura completa di documenti di esportazione, tempi di consegna brevi per le specifiche di stock standard, garanzia di rivestimento dedicata di 5 anni per raccordi per tubazioni con sostanze acide.
R: Sì, adottare l'opzione di rivestimento ispessito da 3 mm quando si affronta acido ad alta concentrazione con violento lavaggio turbolento all'intersezione a tre vie.
R: Un raccordo a T di uguale diametro significa che il tubo principale e il tubo di diramazione condividono lo stesso diametro nominale; il raccordo a T di riduzione viene applicato quando il calibro del tubo laterale di diramazione è inferiore a quello della tubazione principale.
R: Severamente vietato. La perforazione distruggerà il rivestimento integrale in PTFE. Tutte le posizioni e le dimensioni delle diramazioni devono essere confermate prima della prefabbricazione in fabbrica.
A: Adotta lo standard di flangia completamente rivestito unificato HG20536, può essere assemblato direttamente con l'attrezzatura di supporto per tubi rivestiti, gomiti e serbatoi di stoccaggio.
R: Ogni raccordo riceve la scansione della scintilla sull'intera parete (scansione con enfasi della posizione di intersezione a tre vie) più il test di tenuta della pressione idraulica.
A: Corpo a T in acciaio al carbonio forgiato con garanzia strutturale di 10 anni; Fodera in PTFE 5 anni di garanzia, esclude graffi artificiali, installazione errata e danni da applicazione impropria del mezzo.
