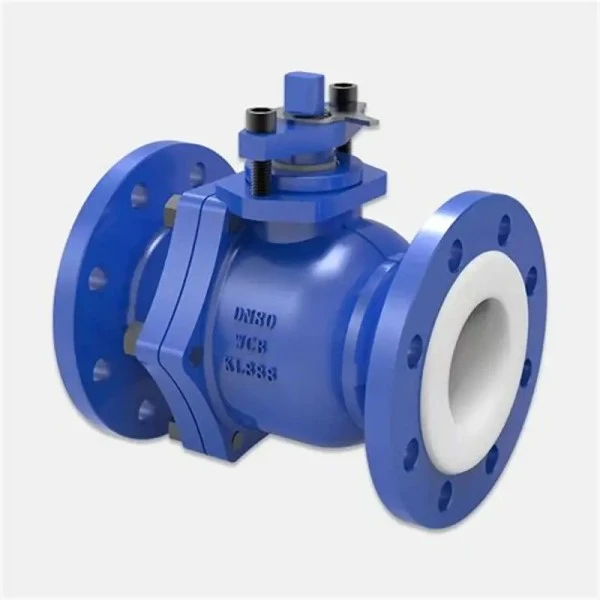

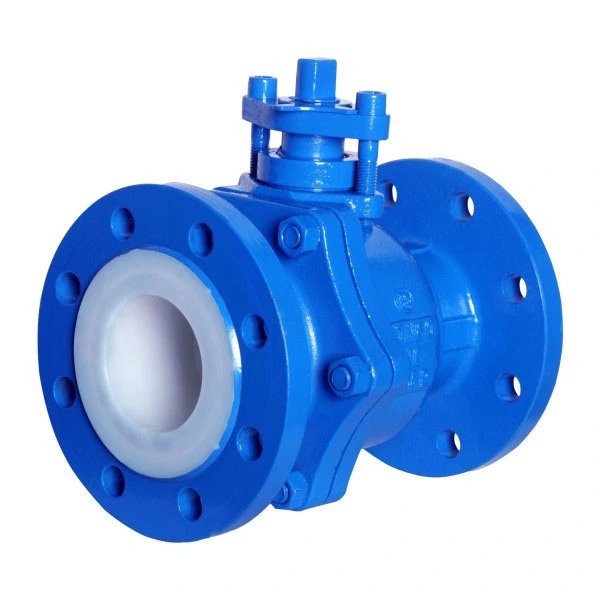

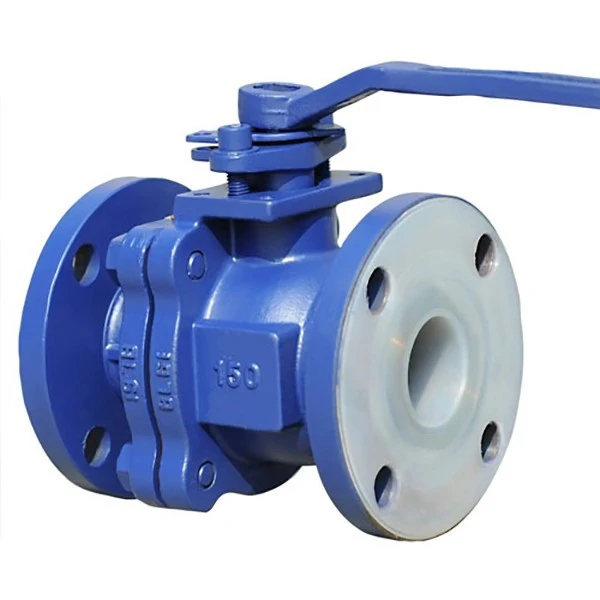

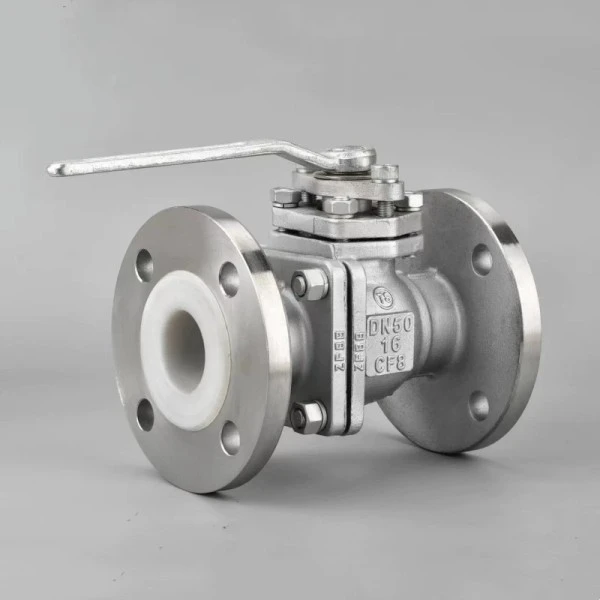

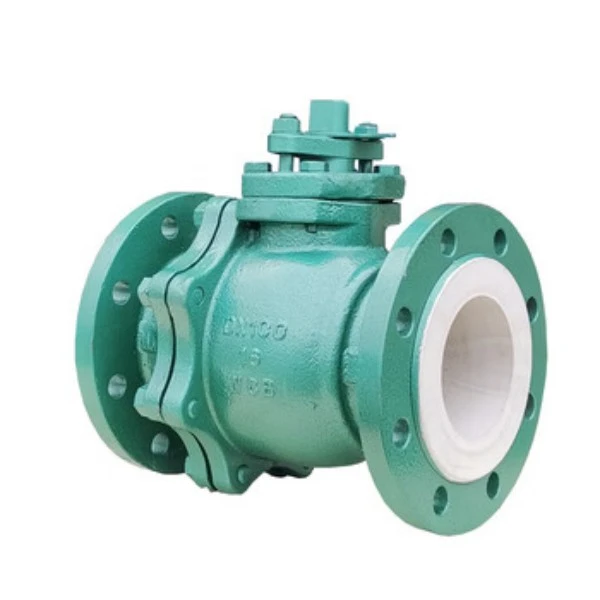

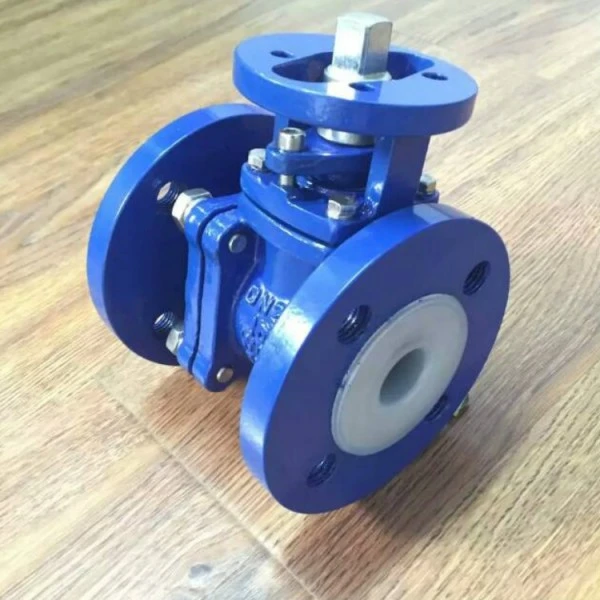

Valvola di controllo della produzione chimica rivestita in PTFE

La valvola di controllo della produzione chimica rivestita in PTFE della fabbrica di Zhuoyan è un dispositivo di controllo del flusso specializzato progettato per condizioni di servizio corrosive nelle linee di produzione chimica. La valvola incorpora un rivestimento in politetrafluoroetilene (PTFE) che funge da barriera tra il fluido di processo e il corpo metallico della valvola, prevenendo corrosione e contaminazione. Il rivestimento in PTFE viene applicato a tutte le parti a contatto con il fluido della valvola, compreso l'interno del corpo e le superfici di tenuta. Questa costruzione consente alla valvola di gestire un'ampia gamma di fluidi corrosivi mantenendo la resistenza meccanica fornita dal corpo in acciaio al carbonio o acciaio inossidabile. La valvola di controllo può essere configurata con attuatori pneumatici o elettrici per il controllo automatizzato del flusso nei processi industriali.

Tabella delle specifiche

Principio di funzionamento

La valvola di controllo della produzione chimica rivestita in PTFE funziona secondo il principio fondamentale della limitazione e modulazione del flusso. La valvola è dotata di un elemento di chiusura, ad esempio un tappo, un disco o una sfera, che si muove all'interno del corpo rivestito per variare l'area di passaggio del flusso. Quando l'attuatore riceve un segnale di controllo, posiziona l'elemento di chiusura rispetto alla sede della valvola. In una posizione completamente aperta, il passaggio del flusso offre una resistenza minima. Quando l'elemento di chiusura si sposta verso la sede, l'area di flusso diminuisce, creando una caduta di pressione che riduce la portata. Il rivestimento in PTFE garantisce che i mezzi corrosivi entrino in contatto solo con la superficie inerte del fluoropolimero, mentre i componenti metallici garantiscono integrità strutturale e contenimento della pressione. Nelle valvole di controllo del tipo a globo, l'otturatore si muove linearmente contro la sede. Per i modelli a farfalla, il disco ruota da 0° a 90° per modulare il flusso. Lo spessore del rivestimento è generalmente pari o superiore a 3 mm e fornisce una barriera duratura contro gli attacchi chimici e la permeazione.

Vantaggi

· Resistenza alla corrosione:Il rivestimento in PTFE fornisce protezione contro un'ampia gamma di sostanze chimiche corrosive, tra cui acido cloridrico, acido solforico, acido nitrico e vari solventi organici. L'inerzia chimica del PTFE lo rende adatto per applicazioni in cui le valvole metalliche subirebbero un rapido degrado.

· Protezione della purezza del processo:Il rivestimento inerte impedisce la lisciviazione di ioni metallici nel fluido di processo, rendendo la valvola adatta per applicazioni farmaceutiche e alimentari in cui la purezza del prodotto è fondamentale.

· Funzionamento a basso attrito:Il PTFE presenta un basso coefficiente di attrito, che riduce la coppia operativa e minimizza l'usura sulle superfici di tenuta. Questa caratteristica contribuisce a prestazioni di controllo stabili per periodi di servizio prolungati.

· Controllo delle perdite:Il rivestimento in PTFE combinato con adeguate soluzioni di tenuta dello stelo garantisce la capacità di intercettazione.

· Intervallo di temperatura:Le valvole rivestite in PTFE funzionano tipicamente da -180°C a 160°C (con alcuni modelli che si estendono fino a 180°C), soddisfacendo molti requisiti di temperatura dei processi chimici.

Aree di applicazione

Le valvole di controllo della produzione chimica rivestite in PTFE Zhuoyan sono utilizzate in molteplici settori in cui i fluidi corrosivi richiedono la manipolazione:

· Elaborazione chimica:Produzione di acidi, impianti cloro-alcali, sistemi di gestione dei solventi e processi di sintesi chimica.

· Produzione farmaceutica:Produzione di API, recupero di solventi e sistemi clean-in-place in cui la purezza del prodotto è essenziale.

· Industria petrolchimica:Movimentazione di mezzi corrosivi nelle unità di produzione petrolchimica e di raffinazione.

· Produzione di prodotti chimici fini:Produzione di coloranti e pigmenti, sintesi chimica speciale.

· Applicazioni ambientali:Trattamento delle acque reflue, desolforazione dei gas di scarico e movimentazione dei rifiuti chimici.

· Industria alimentare:Lavorazione alimentare acida in cui l'acciaio inossidabile da solo non è sufficiente per la resistenza alla corrosione.

Precauzioni per l'uso

· Protezione flangia:Non rimuovere le piastre di copertura della flangia finché la valvola non è pronta per l'installazione. La superficie della flangia in PTFE può essere danneggiata da urti, variazioni di temperatura o corpi estranei. Se l'ispezione richiede la rimozione del coperchio, sostituire i coperchi immediatamente dopo l'ispezione.

· Selezione della guarnizione:Quando si collega a flange metalliche di materiali diversi, utilizzare guarnizioni adeguate per proteggere la faccia della flangia in PTFE. In genere, non sono necessarie guarnizioni aggiuntive per il collegamento a flange compatibili rivestite in PTFE.

· Gestione della temperatura:Se si verificano perdite a temperature elevate, ridurre innanzitutto la temperatura del sistema alle condizioni ambientali prima di indagare sulla causa. Evitare di effettuare regolazioni mentre la valvola è calda.

· Nessuna saldatura:Non eseguire operazioni di saldatura sopra o vicino alla valvola installata, poiché il calore può danneggiare permanentemente il rivestimento in PTFE.

· Serraggio dei bulloni:Stringere i dadi flangiati in modo uniforme secondo uno schema diagonale con una coppia adeguata. Se la perdita persiste dopo il serraggio, controllare la superficie della flangia in PTFE per eventuali graffi o rientranze che potrebbero richiedere la levigatura con carta abrasiva fine.

· Direzione del flusso:Quando si installano valvole con requisiti direzionali, assicurarsi che la direzione del flusso corrisponda alla freccia contrassegnata sul corpo della valvola.

· Magazzinaggio:Conservare le valvole in un'area interna asciutta e ventilata. Non impilare le valvole una sopra l'altra. Per lo stoccaggio a lungo termine, mantenere gli elementi di tenuta in una posizione leggermente aperta per evitare deformazioni permanenti delle superfici di tenuta.

· Operazione manuale:Non utilizzare leve aggiuntive (ad esempio, prolunghe dei tubi) per forzare il funzionamento della valvola. Applicare solo una ragionevole forza manuale.

Come mantenere

· Ispezione regolare:Effettuare ispezioni visive periodiche dell'esterno del corpo valvola per rilevare eventuali segni di corrosione o perdite. Durante gli arresti programmati, ispezionare il rivestimento interno in PTFE per individuare eventuali scolorimenti, crepe, formazione di bolle o delaminazione. Eseguire controlli operativi per garantire un movimento regolare dalle posizioni completamente aperte a quelle completamente chiuse.

· Pulizia adeguata:Utilizzare detergenti delicati e acqua per la pulizia. Evitare prodotti chimici aggressivi che potrebbero essere incompatibili con il PTFE e non utilizzare mai strumenti di pulizia abrasivi come spazzole metalliche. I materiali abrasivi possono graffiare la superficie del PTFE, compromettendone le proprietà antiaderenti e creando percorsi di attacco chimico.

· Lubrificazione:Applicare i lubrificanti solo ai componenti meccanici come le filettature dello stelo e i gruppi dell'attuatore. Non applicare lubrificante alle superfici in PTFE che entrano in contatto con i fluidi di processo, poiché il rivestimento è intrinsecamente autolubrificante.

· Sostituzione dei componenti:Sostituire guarnizioni e tenute secondo un programma di manutenzione preventiva o al primo segno di usura o perdita. Questi componenti sono progettati come elementi sacrificali e la loro tempestiva sostituzione protegge il gruppo valvola più costoso.

· Precauzioni per la manipolazione:Durante l'installazione e la manutenzione, fare attenzione a evitare graffi o ammaccature sul rivestimento. I graffi profondi rappresentano potenziali punti di guasto. Proteggere la valvola dalla luce solare diretta durante lo stoccaggio, poiché l'esposizione ai raggi UV può degradare il PTFE nel tempo.

· Test post-manutenzione:Dopo qualsiasi manutenzione o riparazione, testare la valvola secondo gli standard pertinenti prima di rimetterla in servizio. Assicurarsi che tutte le valvole riparate soddisfino i requisiti di perdite e prestazioni prima dell'installazione.

Domande frequenti

Q1: Quali fluidi può gestire la valvola di controllo rivestita in PTFE?
A1:Le valvole rivestite in PTFE sono adatte per la maggior parte dei mezzi corrosivi, tra cui acido cloridrico, acido solforico, acido nitrico, solventi organici e vari reagenti chimici. Il PTFE è resistente a quasi tutti i prodotti chimici ad eccezione dei metalli alcalini fusi e del fluoro elementare.

Q2: Qual è la temperatura operativa massima?
A2:Le valvole standard rivestite in PTFE funzionano fino a 160°C. Alcuni modelli con rivestimenti in PTFE modificato o fluoropolimeri alternativi possono offrire intervalli di temperatura estesi fino a 180°C.

Q3: La valvola può essere utilizzata per il controllo della limitazione?
A3: Sì, questa è una valvola di controllo progettata per la modulazione del flusso. Con un'adeguata configurazione dell'attuatore e del posizionatore, fornisce un controllo preciso del flusso con caratteristiche lineari o equipercentuali.

Q4: Come seleziono l'attuatore corretto?
A4:La scelta dell'attuatore dipende dalle dimensioni della valvola, dalla pressione di esercizio, dalla coppia di arresto richiesta e dalla disponibilità del segnale di controllo. Gli attuatori pneumatici a membrana sono comuni per il controllo modulante, mentre gli attuatori elettrici vengono utilizzati laddove l'alimentazione pneumatica non è disponibile.

Q5: Quale manutenzione è richiesta?
A5:La manutenzione ordinaria comprende l'ispezione visiva periodica, i controlli operativi, la pulizia con detergenti delicati, la lubrificazione dei componenti meccanici e la sostituzione tempestiva di guarnizioni e tenute.

Q6: Qual è il tempo di consegna tipico?
A6:I tempi di consegna variano in base alle specifiche e alla quantità. Contatta Zhuoyan per i programmi di produzione attuali e le stime di consegna.

Q7: È disponibile la configurazione personalizzata?
A7:Sì, Zhuoyan offre la personalizzazione dei materiali del corpo, dei tipi di rivestimento, delle opzioni dell'attuatore e degli standard di connessione per soddisfare requisiti di processo specifici.
