Sistema di colonne di separazione industriali rivestite in PTFE

Il sistema di colonne di separazione industriale rivestito in PTFE è un'unità di separazione chiavi in ​​mano completa, nettamente diversa dalla singola colonna di distillazione o rettifica indipendente. Un unico corpo torre completa solo il trasferimento di massa interno; mentre questo sistema integrato integra la torre di separazione del nucleo, l'unità di riscaldamento del ribollitore, il condensatore sopraelevato, il ricevitore del buffer di riflusso e un set completo di raccordi per tubi anticorrosione in un unico ciclo di processo coerente. Tutti i componenti a contatto con il fluido adottano un rivestimento in PTFE senza giunture per resistere al vapore caldo corrosivo e alla condensa. Il design modulare montato su skid riduce il carico di lavoro di installazione in loco, evitando rischi di mancata corrispondenza causati dall'acquisto di apparecchiature separate sparse. Ampiamente fornito per i parchi chimici esteri per il frazionamento di solventi corrosivi, la rigenerazione di solventi di scarto e progetti di purificazione di miscele contenenti fluoro.

Cos'è il sistema di colonne di separazione industriali rivestite in PTFE？

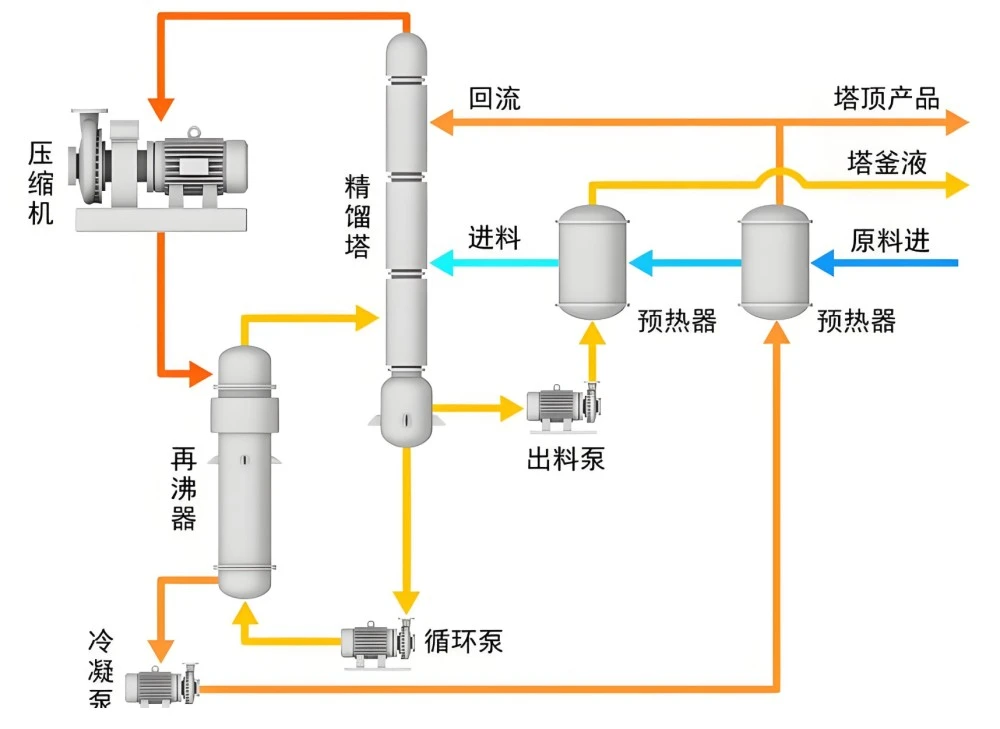

Il sistema di colonne di separazione industriale rivestito in PTFE è un gruppo di separazione modulare integrato chiavi in ​​mano per il frazionamento di miscele chimiche corrosive. L'intero sistema è costituito da più unità di processo rivestite in PTFE: colonna di separazione principale, ribollitore rivestito in PTFE, condensatore di testa, ricevitore di riflusso, valvole di controllo rivestite, raccordi a T e tubazioni di trasporto. La colonna principale completa il trasferimento di massa in controcorrente vapore-liquido; il ribollitore genera vapori corrosivi in ​​risalita; il condensatore sopraelevato raffredda il vapore trasformandolo in condensa; Il ricevitore di riflusso tampona il distillato e realizza la circolazione di riflusso. Tutte le superfici interne a contatto con vapori o liquidi corrosivi sono completamente ricoperte da un rivestimento in PTFE laminato sotto vuoto. Adotta flange anticorrosione HG20536 unificate all'interno dello skid, realizzando un flusso di lavoro di separazione continua chiuso, senza che i clienti debbano procurarsi apparecchiature separate sparse. Può funzionare in condizioni di vuoto atmosferico o moderato per la separazione multicomponente di sostanze corrosive.

Vantaggi principali del prodotto

1. Soluzione integrata completa, chiavi in ​​mano Integra la colonna principale, il ribollitore, il condensatore, il recipiente di riflusso e il gruppo tubo-valvola di supporto in un unico skid. Evita il rischio di mancata corrispondenza dei parametri derivante da approvvigionamenti sparsi tra più fornitori, riduci il carico di lavoro di coordinamento della progettazione tecnica del cliente.

2. Protezione del rivestimento in PTFE a circuito completo Non solo il corpo principale della torre; il ribollitore, la cavità interna del condensatore, il ricevitore di riflusso e tutti i componenti di collegamento della valvola della tubazione adottano un rivestimento anticorrosivo in PTFE. Eliminare i punti deboli della corrosione locale esistenti nelle unità di separazione parzialmente rivestite.

3. Prefabbricazione modulare montata su skid Preassemblato e pretestato all'interno della fabbrica. Il lavoro in loco richiede solo il collegamento alla rete elettrica, riducendo notevolmente l'installazione sul campo e il ciclo di messa in servizio per i progetti di impianti chimici.

4. Adatta la produzione continua a commutazione di batch Ottimizzato per la separazione continua di lunga durata 24 ore su 24, supporta anche la purificazione batch intermittente. La superficie interna liscia in PTFE riduce il rischio di contaminazione incrociata durante il cambio di diverse miscele di materie prime.

5. Personalizzazione flessibile orientata al processo Regolazione degli interni della torre, dell'area di scambio termico e della configurazione del circuito di riflusso in base all'obiettivo di purezza di separazione del cliente, alle proprietà del mezzo di alimentazione e alla capacità di trattamento.

6. Standard di interfaccia anticorrosione unificato Tutte le connessioni interne adottano lo standard di flangia completamente rivestito in PTFE HG20536; l'interfaccia esterna può agganciarsi convenientemente al serbatoio di alimentazione a monte e ai contenitori di stoccaggio del prodotto a valle.

Tabella completa delle specifiche tecniche

Principali Campi di Applicazione

Suitable for full-loop separation of corrosive multi-component mixtures, with export delivery records to Southeast-Asia and Middle-East chemical industrial parks:

1. Industria fluorochimica: frazionamento e purificazione di miscele di solventi misti contenenti fluoro

2. Impianto di chimica fine: separazione multicomponente di materie prime corrosive e raccolta di distillati di elevata purezza

3. Progetto di riciclaggio rifiuti-solventi: rigenerazione e separazione di solventi misti rifiuti acidi/alcalini

4. Produzione di materiali ausiliari di nuova energia: purificazione del solvente di processo corrosivo per la produzione di materiali al litio

5. Progetto chimico di protezione ambientale: separazione e recupero di componenti preziosi da liquidi di scarto corrosivi

6. Test industriale su scala pilota: circuito di separazione completo per la ricerca sui processi con mezzi corrosivi

Processo di produzione standard per il sistema integrato

1. Lavorazione del guscio della singola unità: saldatura delle sezioni della colonna principale, del ribollitore, del condensatore e del ricevitore a riflusso, lucidatura completa della saldatura e sgrassaggio ad alta temperatura per ciascun componente portante la pressione.

2. Il trattamento di sabbiatura pesante di grado Sa2.5 della parete interna di ciascun componente migliora la forza adesiva per il foglio di PTFE.

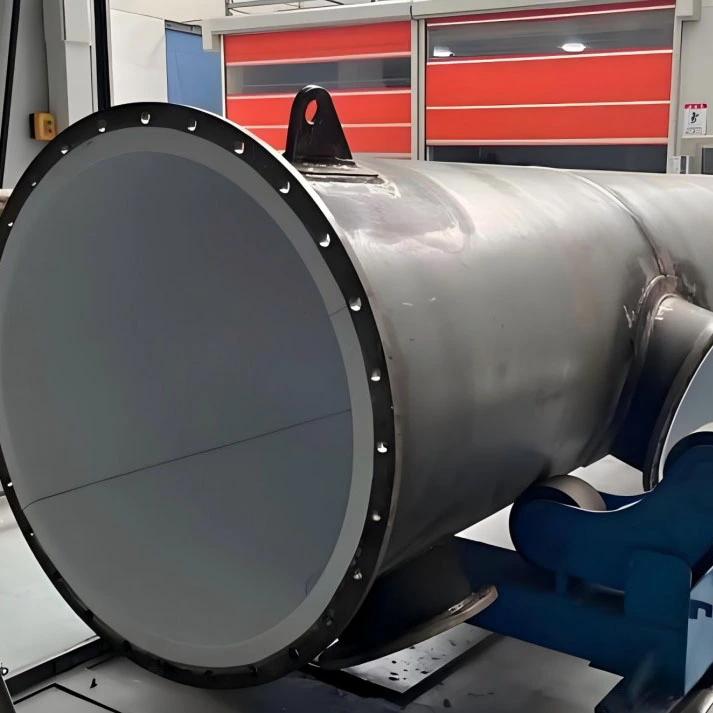

3. Trattamento delle materie prime con attivazione del sodio; laminazione PTFE senza saldatura sotto vuoto per ogni unità bagnata all'interno di un'officina pulita di grado 10000; doppia saldatura hot-melt PFA su tutti gli angoli di transizione degli ugelli e delle flange.

4. Installare gli interni della torre per la colonna di separazione principale; assemblare valvole, gomiti e raccordi a T con rivestimento corrispondente per le tubazioni di collegamento tra le unità.

5. Pre-assemblaggio su telaio skid di fabbrica; allineamento meccanico circuito ribollitore-condensatore-ricevitore.

6. Ispezione multilivello: scansione scintilla 10KV unità per unità; prova individuale di mantenimento della pressione idraulica; test di simulazione della circolazione chiusa dell'intero sistema per verificare la tenuta dell'intero circuito.

7. Smontaggio del sistema (per tipologia a moduli split maggiorati); pulire la cavità interna di ciascun componente; sigillare tutte le flange con appositi cappucci protettivi in ​​PTFE; adottare imballaggi rinforzati con struttura in acciaio per spedizioni di trasporto misto mare-terra.

Domande frequenti

Q1: Qual è la differenza tra questo sistema di colonne di separazione industriale rivestito in PTFE e una colonna di distillazione singola?

R: La colonna singola è solo hardware del corpo torre; si tratta di un circuito completo chiavi in ​​mano che comprende ribollitore, condensatore, ricevitore di riflusso e set completo di valvole per tubi, unità montata su skid preassemblata in fabbrica.

D2: Questo sistema di separazione integrato è in grado di gestire la separazione di miscele di vapori corrosivi contenenti fluoro?

A: Selezionare il rivestimento in PTFE ispessito da 4 mm aggiornato per condizioni di vapore contenenti fluoro; si prega di fornire in anticipo la composizione del mezzo di alimentazione per la nostra valutazione tecnica.

Q3: Per i sistemi di grandissime dimensioni che non possono essere trasportati come un intero skid, quale soluzione fornite?

A: Adottare la prefabbricazione modulare divisa; ogni unità è prodotta, ispezionata separatamente in fabbrica e assemblata in loco seguendo il nostro disegno di assieme.

Q4: A quali test speciali sarà sottoposto l'intero sistema di separazione prima della spedizione?

R: Ogni singolo componente supera la scansione delle scintille e il test idraulico; inoltre, verranno eseguite prove di tenuta con simulazione di circolazione chiusa dell'intero sistema.

Q5: L'intero sistema può collegarsi al recipiente di alimentazione a monte e al serbatoio di stoccaggio del prodotto a valle?

A: Flangia anticorrosione HG20536 unificata standard per interfacce esterne, comodo aggancio con le nostre apparecchiature di processo rivestite in PTFE della serie completa.

Q6: Qual è la portata della garanzia per il sistema di colonne di separazione integrato?

A: Guscio in acciaio al carbonio di ciascuna unità con garanzia strutturale di 10 anni; Rivestimento in PTFE 5 anni di garanzia (esclusi graffi artificiali e danni dovuti a malfunzionamento); valvole e accessori interni garanzia 2 anni.
