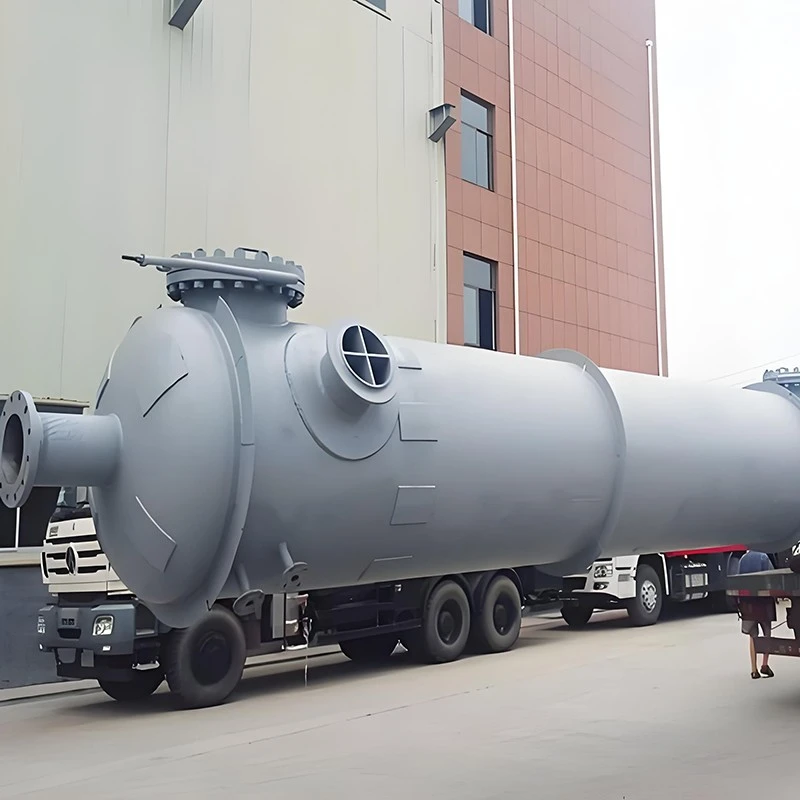

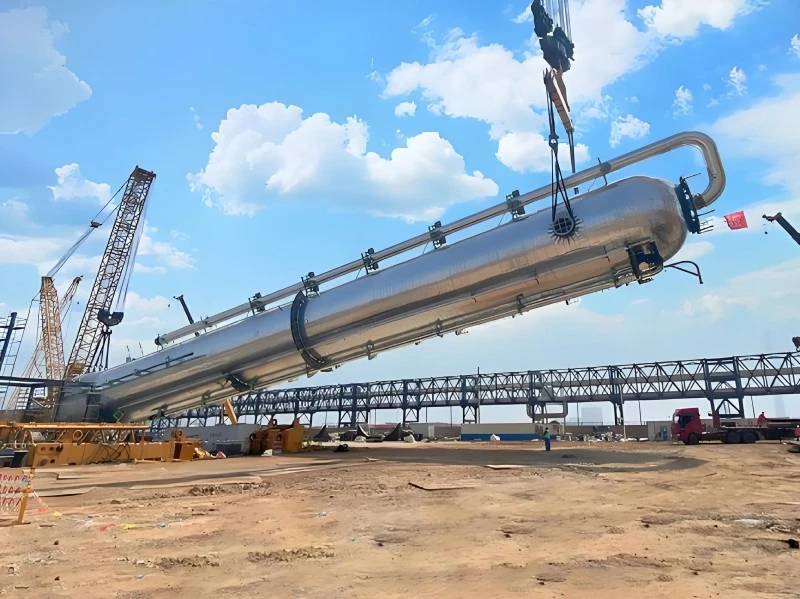

Colonna per la separazione del vapore chimico rivestita in PFA

La colonna di separazione del vapore chimico rivestita in PFA è una torre di frazionamento in fase vapore che applica un rivestimento anticorrosivo in PFA a spruzzo fuso, funzionalmente diverso dalle torri di distillazione rivestite in PTFE laminato con fogli. Invece di incollare uno spesso foglio di fluoropolimero, il denso rivestimento in PFA viene fuso termicamente sul substrato di acciaio al carbonio. Eccelle per scenari di lavoro con vapore a elevata purezza in cui è richiesto un controllo rigoroso sulla lisciviazione degli ioni metallici. Il vapore misto caldo e corrosivo completa il trasferimento di massa in controcorrente vapore-liquido all'interno delle parti interne della torre. La barriera continua e densa in PFA isola il vapore acido caldo, contenente alogeni e ossidante dal guscio metallico, evitando la contaminazione del distillato da parte di ioni metallici. Ampiamente utilizzato per progetti di purificazione chimica ad elevata purezza all'estero, rettifica farmaceutica intermedia e riciclaggio di reagenti semiconduttori.

Principio di funzionamento

1. Principio anticorrosivo del materiale

-Substrato esterno: il guscio in acciaio al carbonio del recipiente a pressione Q345R sopporta il carico meccanico, la pressione operativa e il carico del vento esterno. -Barriera protettiva interna: la polvere di fluoropolimero PFA (perfluoroalcossi) viene spruzzata a fusione e polimerizzata termicamente sulla parete interna della torre, sul tombino e sulle superfici degli ugelli per formare un rivestimento denso e continuo a film sottile. Grazie ai legami molecolari stabili carbonio-fluoro, il rivestimento in PFA polimerizzato presenta un'eccezionale inerzia chimica, blocca la penetrazione del vapore corrosivo caldo e previene la dissoluzione degli ioni del metallo base nel distillato, ottenendo protezione anticorrosione e di elevata purezza.

2. Adattamento della logica del processo di separazione del vapore

Il vapore corrosivo misto caldo entra nel fondo della torre e sale verso l'alto; il liquido di riflusso condensato scorre verso il basso attraverso i componenti di imballaggio/distributore della torre. Il trasferimento di massa ripetuto di vaporizzazione-condensazione realizza il frazionamento multicomponente. Tutto il vapore caldo che sale entra in contatto solo con le superfici rivestite in PFA. Questa colonna serve principalmente flussi di lavoro di separazione dominati dalla fase vapore: rettifica sotto vuoto di materie prime corrosive sensibili al calore, purificazione di reagenti ad elevata purezza, frazionamento di vapore di solventi contenenti alogeni. Può collegarsi a condensatori e recipienti riceventi rivestiti in PFA per costruire un circuito chiuso completo di separazione del vapore ad elevata purezza.

Vantaggi principali del prodotto

1. Prestazioni di lisciviazione ultra-basse di ioni metallici Il rivestimento in PFA denso fuso termicamente riduce il rischio di precipitazione di ioni, è particolarmente adatto per la produzione di distillati di elevata purezza, soddisfa i requisiti GMP parziali e di purificazione dei reagenti di grado semiconduttore.

2. Buona adattabilità per geometrie interne complesse delle torri Il processo di rivestimento a spruzzo di fusione copre forme complesse come gli angoli degli ugelli, i supporti dei ridistributori e le sezioni delle torri di piccolo diametro che comportano ostacoli all'installazione del rivestimento in PTFE a base di fogli.

3. Strato barriera sottile e continuo uniforme Nessun cordone di saldatura tra lamiera tipica del rivestimento in lamiera di PTFE; riduce il rischio nascosto di penetrazione del vapore lungo gli spazi di saldatura in condizioni di lavoro cicliche con vapore caldo.

4. Funzionamento flessibile in fase vapore sotto vuoto Adatto alla distillazione sotto vuoto di vapore corrosivo termolabile; Il rivestimento in PFA adeguatamente polimerizzato mantiene l'adesione in un ambiente stabile di vapore a pressione negativa.

5. Design modulare della combinazione torre-sezione Sezioni torre assemblate in segmenti per un comodo trasporto a lunga distanza e assemblaggio sul campo; gli interni possono essere scambiati per regolare la precisione della separazione.

6. Compatibilità tra sistemi Disponibile con flange anticorrosione HG20536, può essere agganciato con valvola per tubi rivestita in PFA o PTFE e attrezzatura ricevente per la costruzione completa del circuito di separazione.

Tabella completa delle specifiche tecniche

Principali Campi di Applicazione

Targeting per scenari di frazionamento di vapore corrosivo ad elevata purezza, record di esportazioni che coprono impianti di produzione chimica di fascia alta del Sud-est asiatico e del Medio Oriente:

1. Rettifica e purificazione del vapore solvente di elevata purezza chimica fine

2. Separazione farmaceutica del vapore sotto vuoto intermedio per requisiti di bassa impurità metallica

3. Recupero e frazionamento del vapore corrosivo del reagente ausiliario semiconduttore

4. Processo di separazione in fase vapore con sostanze chimiche speciali contenenti alogeni

5. Progetto di distillazione sotto vuoto medio-corrosivo sensibile al calore

6. Laboratorio di prova su scala pilota per la separazione del vapore corrosivo ad elevata purezza

Precauzioni operative

1. Limitazione media: il rivestimento in PFA resiste alla maggior parte degli acidi, degli alcali e del vapore organico; evitare l'esposizione a lungo termine al metallo alcalino fuso e al trifluoruro di cloro che degraderanno il materiale fluoropolimerico. Non consigliato per vapore pesante carico di particelle solide; la grana solida abraderà la superficie del rivestimento.

2. Vincolo al cambiamento di temperatura: prevenire drastici shock termici; velocità di riscaldamento/raffreddamento controllata ≤10℃ all'ora. La forte alternanza caldo-freddo può provocare microfessure e delaminazione del rivestimento.

3. Limite di funzionamento del vuoto: non superare il valore massimo di vuoto di -0,07 MPa. Una pressione negativa eccessiva aumenta il rischio di distacco del rivestimento dal substrato di acciaio.

4. Protezione dell'assemblaggio: durante l'installazione degli interni, evitare rigorosamente che i componenti metallici taglienti graffino o colpiscano le superfici interne rivestite in PFA.

5. Modifiche vietate sul campo: nessuna saldatura, molatura o perforazione in loco sull'involucro della torre. Il funzionamento ad alta temperatura distruggerà l'adesione del rivestimento PFA.

6. Requisiti di alimentazione del vapore: il vapore di alimentazione dovrebbe ridurre il più possibile il trascinamento di particelle solide; Si consiglia di utilizzare un dispositivo di filtraggio frontale per ridurre l'impatto delle particelle abrasive sul rivestimento.

Guida alla manutenzione ordinaria

1. Ispezione periodica del rivestimento: ogni 6-9 mesi eseguire il rilevamento delle perdite di scintille e la misurazione dello spessore del rivestimento. Focus sugli angoli degli ugelli e sulle zone di transizione della flangia della sezione della torre vulnerabili al lavaggio a vapore.

2. Pulizia interna: raffreddare completamente la torre e rilasciare la pressione prima di aprire il tombino. Adottare solo strumenti morbidi non metallici e lavaggi compatibili con la circolazione del solvente; Sono severamente vietati spazzole in filo d'acciaio e raschietti duri per evitare danni da graffi al rivestimento.

3. Ispezione della tenuta della flangia: controllare trimestralmente le guarnizioni composite in PFA; sostituire tempestivamente le guarnizioni invecchiate/deformate per arrestare le perdite di vapore nelle posizioni dei giunti.

4. Revisione interna della torre: imballaggio da asporto e ridistributore per la pulizia durante la chiusura annuale; rimuovere i depositi della fase vapore di coke per garantire l’efficienza del trasferimento di massa.

5. Manutenzione dell'involucro esterno: per la colonna montata all'esterno, ispezionare la vernice antiruggine esterna ogni due anni; riparare la vernice scrostata per proteggere il substrato di acciaio al carbonio dalla corrosione atmosferica.

6. Gestione dei pezzi di ricambio: immagazzinare le guarnizioni composite PFA corrispondenti; le normali guarnizioni metalliche non sostituiscono gli accessori di tenuta anticorrosione. Quando compaiono vesciche o desquamazioni locali del rivestimento, contattare il produttore per una riparazione professionale; non effettuare riparazioni di toppe autoadesive in loco.

Domande frequenti

Q1: Qual è la differenza principale tra la colonna di separazione del vapore chimico rivestita in PFA e la colonna di distillazione rivestita in PTFE?

R: Questo prodotto adotta un rivestimento sottile in PFA termoindurente a spruzzo di fusione senza giunzioni di saldatura della lamiera, superiore per condizioni di lavoro in fase di vapore ad elevata purezza a bassa lisciviazione di ioni. La torre rivestita in PTFE utilizza una laminazione spessa di fogli di fluoropolimero e offre prestazioni migliori in caso di grave erosione per immersione in fase liquida.

Q2: La torre rivestita in PFA può funzionare con distillazione a vapore ad alto vuoto a lungo termine?

A: Funzionamento stabile con vuoto inferiore a 0,07 MPa; non superare il valore del vuoto di progetto, un vuoto eccessivo può innescare il rischio di delaminazione del rivestimento.

Q3: Questa torre rivestita è adatta al vapore contenente particelle abrasive solide?

R: Non consigliato. Le particelle solide dure trasportate dal vapore abradono il rivestimento in PFA; installare un dispositivo di filtraggio per la rimozione delle particelle front-end se le particelle non possono essere eliminate completamente.

Q4: È possibile sostituire gli interni della torre in loco per regolare la precisione di separazione?

R: Il design modulare della sezione a torre consente la sostituzione dei componenti interni durante lo spegnimento; fare attenzione a non graffiare il rivestimento interno in PFA durante i lavori di smontaggio-montaggio.

Q5: Quali elementi di ispezione completerà ciascuna colonna di separazione del vapore rivestita in PFA prima della spedizione?

R: Ogni torre viene sottoposta a test di uniformità dello spessore del rivestimento, scansione delle scintille dell'intera parete e doppia verifica della tenuta della pressione idraulica.

Q6: Cosa copre la garanzia ufficiale?

A: Il guscio in acciaio al carbonio gode di una garanzia strutturale di 10 anni; Garanzia di 5 anni con rivestimento in PFA (esclusi graffi, abrasione da particelle e danni da utilizzo errato); accessori interni della torre 2 anni di garanzia.
