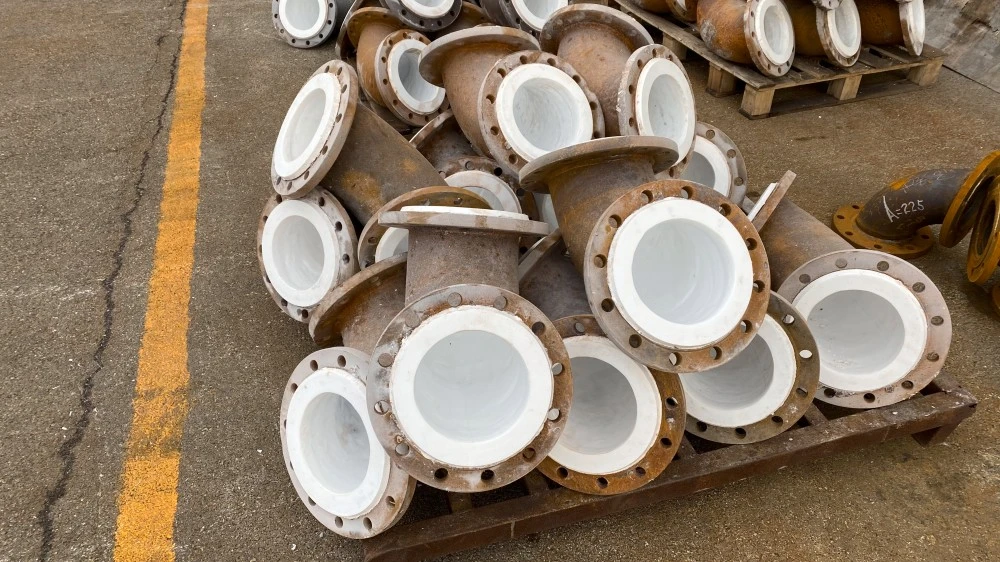

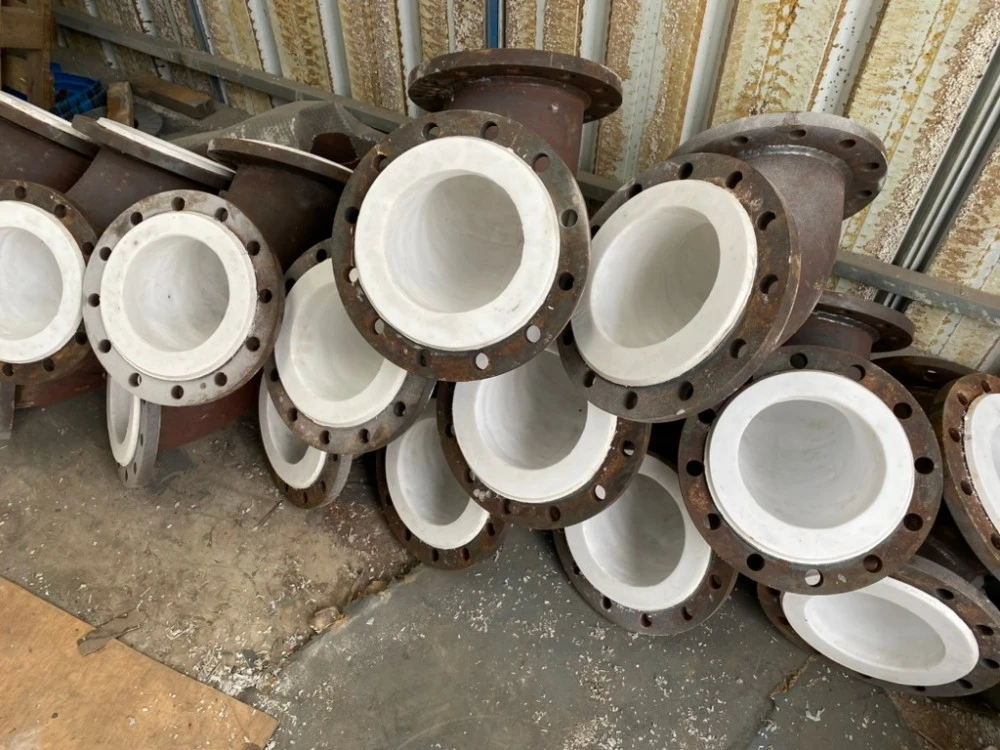

Gomito per tubi di processo industriale rivestito in PTFE

Zhuoyan, un produttore professionale cinese, fornisce gomiti per tubi di processo industriale rivestiti in PTFE progettati per sistemi di tubazioni che richiedono transizioni direzionali resistenti alla corrosione. Questi raccordi combinano un alloggiamento in acciaio, disponibile nelle varianti in acciaio al carbonio o acciaio inossidabile, con un rivestimento interno in PTFE. Il guscio in acciaio garantisce robustezza meccanica e resistenza alla pressione, mentre il rivestimento in PTFE protegge dagli attacchi chimici provenienti da fluidi di processo aggressivi.

Specifiche tecniche

Che cos'è il gomito del tubo di processo industriale rivestito in PTFE?

Un gomito per tubo rivestito in PTFE è un raccordo utilizzato per cambiare la direzione del flusso in un sistema di tubazioni, con un rivestimento in politetrafluoroetilene (PTFE) applicato alla superficie interna del corpo del gomito in acciaio. Lo strato di PTFE funge da barriera tra il fluido convogliato e l'alloggiamento metallico, prevenendo la corrosione del substrato di acciaio. Il gomito viene prodotto rivestendo un guscio del gomito in acciaio con materiale PTFE attraverso processi come stampaggio a compressione, stampaggio isostatico o stampaggio a trasferimento. Le configurazioni standard includono gomiti a 45 gradi e 90 gradi, con dimensioni disponibili da DN25 (1 pollice) fino a DN600 (24 pollici).

Applicazioni

I gomiti per tubi di processo industriale rivestiti in PTFE Zhuoyan sono applicati nei processi industriali che richiedono tubazioni resistenti alla corrosione per il trasporto di fluidi aggressivi. Aree di applicazione specifiche includono:

· Sistemi di lavorazione chimica e petrolchimica che trattano acidi, alcali e solventi organici

· Produzione farmaceutica dove sono richieste purezza del prodotto e resistenza alla corrosione

· Impianti di produzione di energia, compresi i sistemi di desolforazione dei gas di combustione (FGD).

· Applicazioni di ingegneria ambientale come il trattamento delle acque reflue e la gestione dei gas di scarico

· Lavorazione di alimenti e bevande in cui la superficie antiaderente e inerte previene la contaminazione

Vantaggi

1. Resistenza alla corrosione: Il rivestimento in PTFE fornisce resistenza alla maggior parte dei mezzi chimici, ad eccezione dei metalli alcalini fusi, del fluoro elementare e di alcuni idrocarburi aromatici. Ciò rende il gomito adatto alla movimentazione di acidi forti, alcali e solventi organici in un ampio intervallo di concentrazioni.

2. Intervallo di temperatura: L'intervallo di temperatura operativa tipico per i gomiti rivestiti in PTFE è compreso tra -180°C e +160°C, ma la temperatura operativa specifica può essere determinata in base al grado di PTFE e alle condizioni operative.

3. Prestazioni di pressione: Within the operating temperature range, PTFE lined elbows can withstand working pressures up to 3.0-4.0 MPa. The steel housing provides mechanical strength to support system pressures while the liner protects against corrosion.

4. Superficie antiaderente: La superficie interna in PTFE fornisce un basso coefficiente di attrito, riducendo la resistenza al flusso e prevenendo l'adesione del fluido alla parete del tubo.

Manutenzione e considerazioni

I prodotti rivestiti in PTFE differiscono dai prodotti in acciaio non rivestiti per quanto riguarda i requisiti di movimentazione e manutenzione. Le seguenti considerazioni si applicano ai gomiti rivestiti in PTFE di Zhuoyan:

Manipolazione e stoccaggio– I prodotti rivestiti in PTFE devono essere conservati al chiuso in condizioni fresche e asciutte. I pannelli terminali che proteggono le facce svasate devono rimanere al loro posto fino a immediatamente prima dell'installazione. Durante il trasporto, non deve essere collocato nulla all'interno della canna come aiuto per lo spostamento, poiché ciò potrebbe danneggiare il rivestimento.

Installazione– Saldatura, brasatura, brasatura o taglio a fiamma non devono essere eseguiti su prodotti rivestiti, poiché questi processi potrebbero danneggiare il rivestimento e potenzialmente produrre gas tossici. I bulloni della flangia devono essere serrati utilizzando una chiave dinamometrica in una sequenza diagonalmente opposta, con un nuovo serraggio consigliato dopo 24 ore dalla messa in servizio e successivamente ogni anno.

Fori di ventilazione– La maggior parte dei prodotti rivestiti in PTFE sono dotati di fori di sfiato (tipicamente di 3-5 mm di diametro) che hanno due scopi: consentire ai gas permeati di fuoriuscire per evitare il collasso del rivestimento e fornire un'indicazione precoce di guasto del rivestimento. Tali fori di sfiato non devono essere ostruiti da vernice o altre sostanze. Se si osserva una perdita di prodotto dai fori di ventilazione, è necessario rimuoverlo immediatamente dal servizio.

Guarnizioni– Le guarnizioni normalmente non sono necessarie quando si collegano elementi rivestiti in PTFE a prodotti simili. Quando si collega a materiali diversi come vetro, ceramica o metalli esotici, si consiglia una guarnizione a busta in PTFE o un dispositivo simile.

Spedizione e imballaggio

Zhuoyan's PTFE-lined pipe elbows are packaged to ensure the PTFE lining is protected during transportation and storage. End plates protect the flanged surfaces, and the packaging materials remain in place before installation. Products are typically packaged in wooden crates.

Domande frequenti

Q1: Qual è la temperatura operativa massima per i gomiti rivestiti in PTFE Zhuoyan?

A1:Il gomito standard rivestito in PTFE funziona da -180°C a +160°C. I limiti di temperatura effettivi dipendono dal grado di PTFE, dalle condizioni di pressione e dalle proprietà chimiche del mezzo trasportato.

Q2: I gomiti rivestiti in PTFE possono essere utilizzati sotto vuoto?

A2:SÌ. I gomiti Zhuoyan rivestiti in PTFE possono essere utilizzati in condizioni di vuoto entro l'intervallo di temperature specificato.

Q3: A quali sostanze chimiche sono resistenti i gomiti rivestiti in PTFE?

A3:Il PTFE fornisce resistenza alla maggior parte dei mezzi chimici, inclusi acidi forti, alcali forti e solventi organici. Il materiale non è adatto per metalli alcalini fusi, fluoro elementare o alcuni idrocarburi aromatici.

Q4: Sono necessarie guarnizioni durante l'installazione di gomiti rivestiti in PTFE?

A4:Le guarnizioni in genere non sono necessarie quando si collegano elementi rivestiti in PTFE a prodotti simili rivestiti in PTFE. Quando si collega a materiali diversi, si consiglia una guarnizione a busta in PTFE o equivalente.
