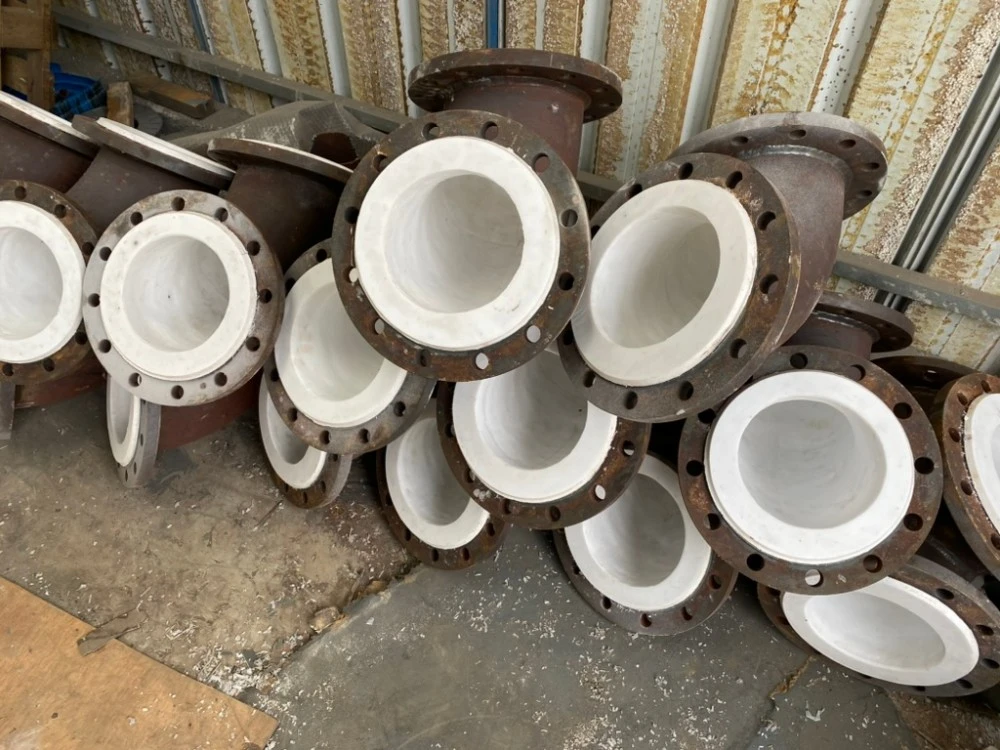

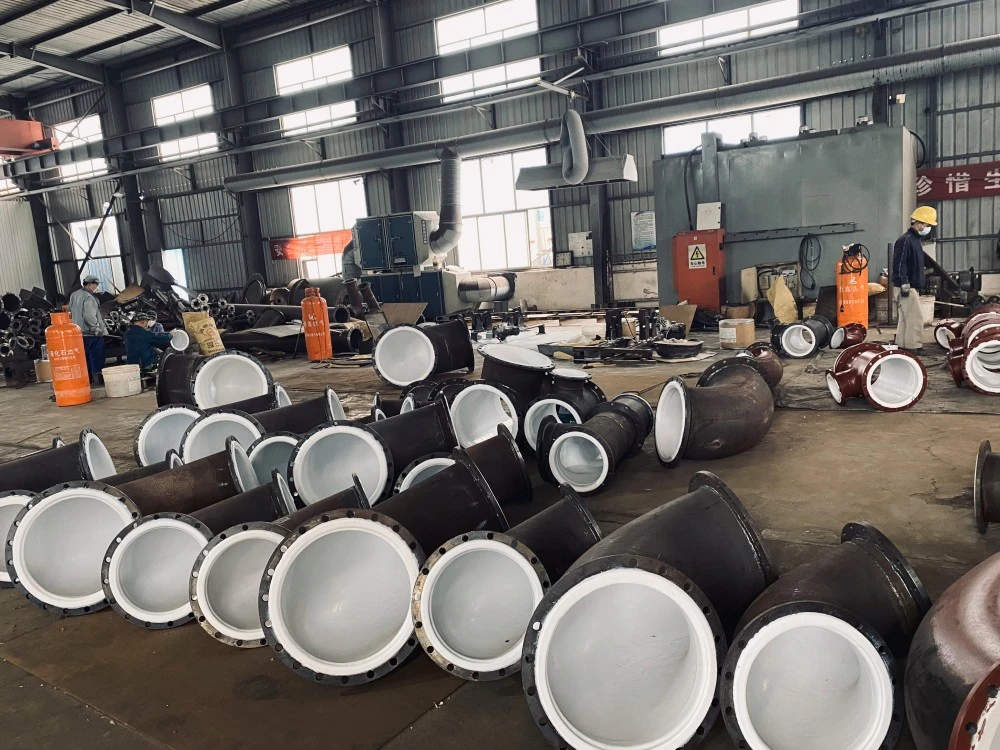

Gomito di trasferimento del mezzo chimico rivestito in PTFE

Il gomito di trasferimento del mezzo chimico rivestito in PTFE offerto da Zhuoyan in Cina è un raccordo specializzato progettato per cambiare la direzione del flusso nelle condotte di servizio corrosive. Prodotto da Zhuoyan, questo prodotto presenta un guscio esterno in metallo, in genere acciaio al carbonio o acciaio inossidabile, con un rivestimento in politetrafluoroetilene (PTFE) incollato alla superficie interna. Questa struttura composita consente al gomito di resistere alla pressione interna e alle sollecitazioni meccaniche, impedendo al tempo stesso il contatto del mezzo di processo con il substrato metallico. Il rivestimento in PTFE fornisce una barriera contro gli attacchi chimici, rendendo il gomito adatto al trasporto di acidi, basi, solventi organici e altri fluidi corrosivi.

Il prodotto è disponibile con angoli standard compresi 45° e 90°, con dimensioni che vanno da DN15 a DN600. I metodi di connessione includono estremità flangiate conformi agli standard ANSI B16.5, DIN o JIS, con configurazioni a flangia fissa e libera disponibili a seconda dei requisiti dimensionali.

Specifica tecnica

Vantaggi

Resistenza alla corrosione:Il rivestimento in PTFE resiste alla maggior parte delle sostanze chimiche, ad eccezione dei metalli alcalini fusi, del fluoro elementare e dei clorotrifluoruri. Ciò rende il gomito adatto alla movimentazione di fluidi aggressivi tra cui acido solforico, acido cloridrico, acido nitrico, idrossido di sodio e vari solventi organici.

Ampio intervallo di temperature operative:I gomiti rivestiti in PTFE mantengono prestazioni stabili da -29°C a +200°C, con alcuni modelli che supportano un servizio fino a 260°C. Questa stabilità termica ne consente l'uso sia in processi chimici ad alta temperatura che in applicazioni di stoccaggio a bassa temperatura.

Basso attrito e proprietà antiaderenti:Il rivestimento in PTFE presenta un basso coefficiente di attrito, che riduce la caduta di pressione e il consumo di energia durante il trasporto del fluido. La superficie antiaderente impedisce inoltre l'adesione di particelle solide e l'accumulo di depositi, riducendo al minimo il rischio di restrizioni del flusso e semplificando la manutenzione

Capacità di pressione e vuoto:Il guscio esterno in metallo fornisce valori di pressione fino a PN10 a PN16 (classe da 150 a 300), con il rivestimento in PTFE che supporta il servizio sotto vuoto a temperature fino a 150°C. Questa capacità si adatta alle diverse condizioni operative incontrate nella lavorazione chimica.

Mantenimento della purezza del prodotto:Il rivestimento inerte in PTFE non rilascia contaminanti nel mezzo di processo, rendendo il gomito adatto per applicazioni farmaceutiche, alimentari e chimiche a elevata purezza in cui l'integrità del prodotto è fondamentale.

Principio di funzionamento

Il gomito di trasferimento per mezzi chimici rivestito in PTFE funziona in base al principio di combinare la resistenza meccanica di un alloggiamento in metallo con l'inerzia chimica di un rivestimento in fluoropolimero. Durante il servizio, il mezzo corrosivo scorre attraverso l'interno rivestito in PTFE, dove le proprietà antiaderenti e chimicamente resistenti del polimero prevengono il degrado o la contaminazione. Il guscio esterno in metallo, realizzato in acciaio al carbonio o acciaio inossidabile, fornisce integrità strutturale per resistere alla pressione del sistema e ai carichi meccanici.

Il rivestimento in PTFE è prodotto utilizzando processi come stampaggio a compressione, stampaggio isostatico o estrusione a pistone per ottenere spessore e densità uniformi. Per i gomiti di diametro maggiore (da 400NB a 600NB), è possibile utilizzare la costruzione in due pezzi, mentre le dimensioni più piccole vengono prodotte come unità a pezzo singolo. Lo spessore del rivestimento è progettato per adattarsi all'espansione e alla contrazione termica, con speciali rivestimenti HD (ad alta densità) disponibili per applicazioni che comportano un elevato attrito del fluido o una durata di servizio prolungata. L'interfaccia tra il rivestimento e il guscio metallico tiene conto della dilatazione termica differenziale, mantenendo l'integrità della tenuta nell'intervallo di temperature operative.

Guida alla selezione

Quando si seleziona un gomito di trasferimento per mezzo chimico rivestito in PTFE Zhuoyan, considerare i seguenti fattori:

1. Temperatura e pressione operativa:Valuta le condizioni di temperatura/pressione continue e di picco del tuo sistema. I rivestimenti in PTFE standard supportano il servizio fino a 200°C, con configurazioni in PTFE vergine disponibili per intervalli di temperatura estesi. Verificare che la pressione nominale selezionata (PN10, PN16, Classe 150 o Classe 300) corrisponda ai requisiti del sistema.

2. Compatibilità chimica:Il PTFE resiste all'attacco della maggior parte delle sostanze chimiche, ma verifica la compatibilità con il tuo mezzo specifico. Si noti che il PTFE non è adatto per metalli alcalini fusi, fluoro elementare o clorotrifluoruri. Per le applicazioni che comportano l'accumulo di carica statica, considerare i rivestimenti antistatici in PTFE (resistività volumetrica ≤ 10⁸ Ω·cm).

3. Angolo e dimensioni del gomito:Selezionare l'angolo di curvatura (45° per transizioni di flusso più delicate, 90° per percorsi stretti) in base al layout delle tubazioni e alle caratteristiche del flusso. Scegli la dimensione nominale del foro corrispondente al diametro della tua tubazione. Per le dimensioni da DN400 a DN600, la costruzione a gomito in due pezzi è standard.

4. Requisiti di connessione:Specificare lo standard della flangia (ANSI, DIN o JIS), la classe di pressione e la configurazione della flangia (fissa/allentata). Confermare lo schema dei fori dei bulloni e le dimensioni del rivestimento per una corretta installazione.

5. Ambiente applicativo: Per l'esposizione esterna o atmosferica corrosiva, specificare un rivestimento esterno appropriato o prendere in considerazione l'alloggiamento in acciaio inossidabile. Per applicazioni ad elevata purezza (farmaceutica, alimentare), verificare che il grado di PTFE soddisfi i requisiti di conformità pertinenti.

Spedizione e imballaggio

I gomiti di trasferimento per mezzi chimici rivestiti in PTFE Zhuoyan sono confezionati per garantire l'integrità del prodotto durante il trasporto e lo stoccaggio:

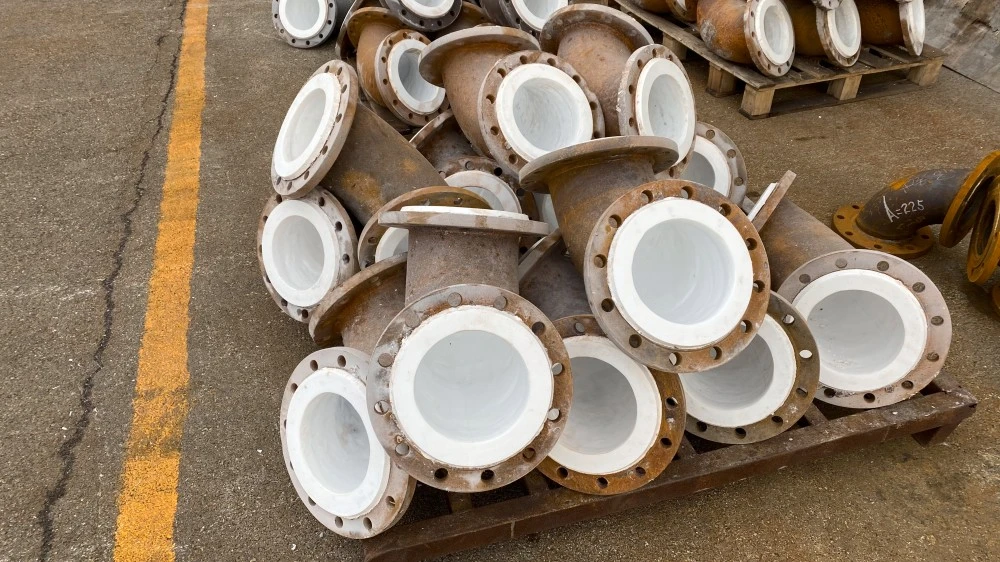

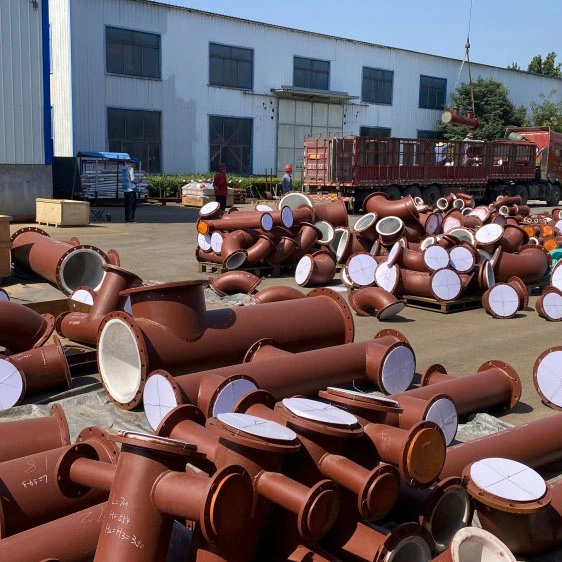

Confezione:Ciascun gomito è protetto individualmente con cappucci terminali o coperture cieche in compensato per prevenire danni alle facce della flangia e alle superfici del rivestimento. I collegamenti flangiati sono fissati con coperture protettive. Per le dimensioni più grandi vengono utilizzate casse di legno o pallet per fornire supporto strutturale durante la spedizione.

Spedizione:I prodotti vengono spediti tramite trasporto marittimo, aereo o terrestre in base alle esigenze del cliente. L'imballaggio standard per l'esportazione è conforme alle normative di spedizione internazionali. Ogni spedizione include liste di imballaggio, certificati di qualità e rapporti di ispezione.

Domande frequenti

Q1: A quali sostanze chimiche possono resistere i gomiti rivestiti in PTFE?

A1:Il PTFE resiste alla maggior parte delle sostanze chimiche, ad eccezione dei metalli alcalini fusi, del fluoro elementare e dei clorotrifluoruri. Il rivestimento è adatto alla movimentazione di acidi forti, basi, solventi organici e agenti ossidanti.

Q2: Qual è l'intervallo di temperatura operativa standard?

A2:L'intervallo di temperatura operativa standard è compreso tra -29°C e +200°C. Alcune configurazioni supportano il servizio fino a 260°C. Consultare Zhuoyan per requisiti di temperatura specifici.

Q3: Quali taglie sono disponibili?

A3:I gomiti rivestiti in PTFE Zhuoyan sono disponibili da DN15 a DN600 (da 1" a 24") con angoli sia di 45° che di 90°.

Q4: Qual è lo spessore tipico del rivestimento?

A4: Lo spessore del rivestimento varia in base alla dimensione, con uno spessore standard che varia da 3 mm a 7 mm. Sono disponibili rivestimenti HD (ad alta densità) per applicazioni che richiedono una maggiore durata.
