Gomito per tubazioni chimiche rivestito in PTFE

Il gomito per tubazione chimica rivestito in PTFE offerto da Zhuoyan, un produttore professionale cinese, è un raccordo centrale indispensabile all'interno del sistema di tubazioni chimiche anticorrosione. Nelle linee di mandata di fluidi corrosivi, i cambiamenti di direzione del flusso avvengono in corrispondenza dei gomiti; Il lavaggio ad alta velocità da parte di mezzi acidi, alcalini e contenenti fluoro rende le posizioni di piegatura i punti di guasto più vulnerabili dell'intera tubazione. Il gomito ordinario in acciaio al carbonio subisce una rapida erosione; i raccordi spruzzati semplici possono facilmente staccarsi dal rivestimento se sottoposti a strofinamento medio. Il nostro gomito composito combina un corpo esterno in acciaio al carbonio ad alta resistenza e un rivestimento interno in PTFE a copertura totale senza giunture, risolvendo in particolare il rischio di corrosione da sfregamento in corrispondenza degli angoli. Può essere abbinato direttamente a tubi diritti, raccordi a T e riduttori rivestiti in PTFE, ampiamente applicati in linee di trasporto chiuse di mezzi corrosivi di parchi industriali chimici d'oltremare.

Cos'è il gomito della tubazione chimica rivestito in PTFE

Il gomito per tubazioni chimiche rivestito in PTFE è un raccordo per curve di tubi anticorrosione dedicato, costituito da un corpo del gomito in acciaio al carbonio e un rivestimento interno in PTFE laminato sotto vuoto senza giunzioni. La sua funzione principale è cambiare la direzione del flusso del fluido all'interno della tubazione di trasporto di prodotti chimici. A differenza delle sezioni diritte della tubazione, la superficie di piegatura interna del gomito è sottoposta a una purga media continua ad alta velocità. Il nostro prodotto raggiunge una copertura totale in PTFE del 100% sull'arco di curvatura, sul foro interno e sulla superficie di tenuta della flangia senza area metallica esposta. Disponibile in più angoli di piegatura per diversi requisiti di instradamento delle tubazioni. Appartiene al raccordo per tubi passivo, non utilizzato per la reazione, lo stoccaggio o la separazione, solo per la deviazione del mezzo in circuiti di trasporto chiusi e si collega con altri componenti del tubo rivestito tramite flange anticorrosione HG20536.

Tabella completa delle specifiche tecniche

Caratteristiche principali

1. Rivestimento senza giunzioni dell'intero arco contro l'abrasione del flusso L'intero arco di curvatura riceve un rivestimento integrale in PTFE, nessuna saldatura di giunzione nella posizione di rotazione del flusso, resiste efficacemente all'abrasione continua da parte di fluidi corrosivi ad alta velocità, prolunga notevolmente la durata della posizione più vulnerabile della rete di tubazioni.

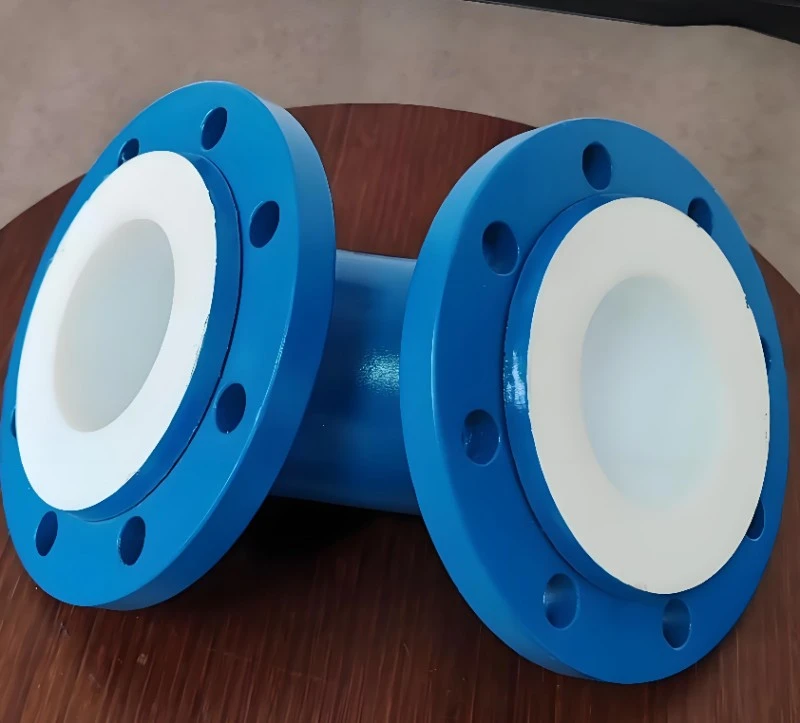

2. Copertura integrale della flangia con angolo morto zero Il foro interno e la superficie di tenuta della flangia sono continuamente avvolti da PTFE, eliminando il rischio di corrosione interstiziale sul giunto della flangia, evitando infiltrazioni medie tra il rivestimento e la matrice di acciaio.

3. Selezione flessibile multi-angolo per layout complessi Fornire tre angoli principali di 45°,90°,180°, soddisfare complicate torniture di tubazioni in officina, layout di bypass e U-loop, ridurre il lavoro di modifica secondaria in loco.

4. Matrice in acciaio al carbonio ad alta resistenza Il corpo del gomito forgiato in acciaio al carbonio sopporta la pressione del sistema e l'impatto meccanico esterno, evitando la deformazione sotto l'espansione e la contrazione termica della tubazione.

5. Perfetta intercambiabilità con tubazioni rivestite di serie completa La dimensione della flangia anticorrosione unificata HG20536 può essere assemblata in modo intercambiabile con tubi diritti rivestiti Zhuoyan, raccordi a T, riduttori e apparecchiature di processo principali.

6. Struttura prefabbricata compatta Il gomito finito è completamente pre-rivestito in fabbrica, non è richiesta alcuna operazione di rivestimento in loco, abbrevia il ciclo di installazione delle tubazioni dell'impianto chimico.

Precauzioni operative

1. Adattabilità media: nonostante siano resistenti alla maggior parte dei fluidi corrosivi, i metalli alcalini fusi e il trifluoruro di cloro danneggiano il rivestimento in PTFE; non si applicano a tali media. Passare al rivestimento spesso 3 mm se il fluido contiene acido fluoridrico e ha un forte effetto abrasivo.

2. Restrizione della portata: evitare velocità di flusso eccessive e elevate a lungo termine; un fluido troppo veloce accelererà l'abrasione fisica sulla superficie interna del rivestimento dell'arco di curvatura.

3. Protezione dell'installazione: proteggere la faccia di tenuta in PTFE della flangia durante il sollevamento e l'installazione; prevenire i graffi causati da filo di ferro, utensili affilati.

4. Considerazione sull'espansione termica: riservare un margine di spostamento adeguato della tubazione, impedire l'assemblaggio forzato tirando con forza bruta il gomito per compensare la deviazione della posizione di installazione.

5. Limitazione della pressione: operare rigorosamente entro l'intervallo di pressione-temperatura nominale; la sovrapressione causerà un pericolo nascosto di separazione del rivestimento.

6. Divieto di saldatura: non eseguire mai saldature o tagli sul corpo del gomito, l'alta temperatura distruggerebbe le prestazioni di adesione del rivestimento interno in PTFE.

Imballaggio e spedizione globale

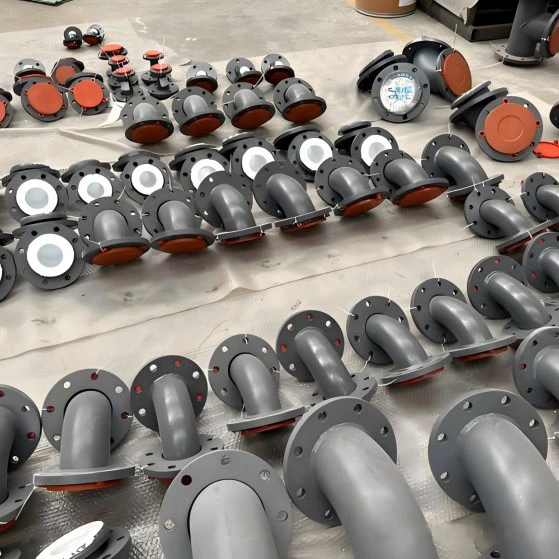

1. Protezione interna: ogni cavità interna del gomito viene pulita; le facce di tenuta della flangia sono coperte individualmente da appositi cappucci protettivi antigraffio in PTFE per evitare danni al rivestimento durante il trasporto.

2. Imballaggio esterno: i gomiti di piccole dimensioni adottano un imballaggio in cartone suddiviso; i gomiti di grandi dimensioni DN200-DN500 sono fissati da una cassa di legno personalizzata con materiale di riempimento antiurto, per evitare collisioni reciproche.

3. Caricamento del container: i gomiti sono separati da blocchi di ammortizzazione, prevengono l'estrusione e l'attrito tra i raccordi nel trasporto misto mare-terra.

4. Porti di consegna disponibili: Qingdao, Shanghai, Tianjin.

5. Documenti completi di sdoganamento: fattura commerciale, lista di imballaggio, rapporto di prova di ispezione di fabbrica, documenti giustificativi CE possono essere forniti insieme.

Domande frequenti

Q1: Questo gomito della tubazione chimica rivestito in PTFE può sopportare il lavaggio prolungato con fluido contenente acido fluoridrico?

R: Per il mezzo abrasivo contenente HF, scegliere la versione con rivestimento spessorato di 3 mm per ottenere prestazioni di servizio affidabili.

Q2: Possiamo ottenere un gomito rivestito con curva a U a 180 gradi per il layout del circuito della tubazione?

R: Sì, gli angoli di piegatura a 45°, 90°, 180° sono tutti personalizzabili in base al disegno delle tubazioni.

Q3: È consentito eseguire modifiche di taglio o saldatura in loco per il gomito installato?

R: Sono severamente vietati tagli e saldature sul posto; l'alta temperatura danneggerà lo strato adesivo del rivestimento interno in PTFE.

Q4: Questo gomito può essere collegato direttamente al tubo dritto rivestito in PTFE?

A: Adotta lo standard unificato della flangia anticorrosione HG20536, assemblaggio diretto con componenti di tubazioni rivestite di fluoro di serie completa.

Q5: Quale guarnizione deve essere abbinata alla flangia a gomito della tubazione chimica rivestita in PTFE?

R: È necessario utilizzare una guarnizione di supporto in PTFE; si sconsigliano le normali guarnizioni in gomma o metallo.

Q6: Qual è la politica di garanzia per i raccordi a gomito rivestiti?

A: Il corpo del gomito in acciaio al carbonio gode di una garanzia strutturale di 10 anni; Rivestimento in PTFE 5 anni di garanzia, esclude graffi e danni artificiali causati dall'installazione.
