Conduttura chimica industriale rivestita in PTFE

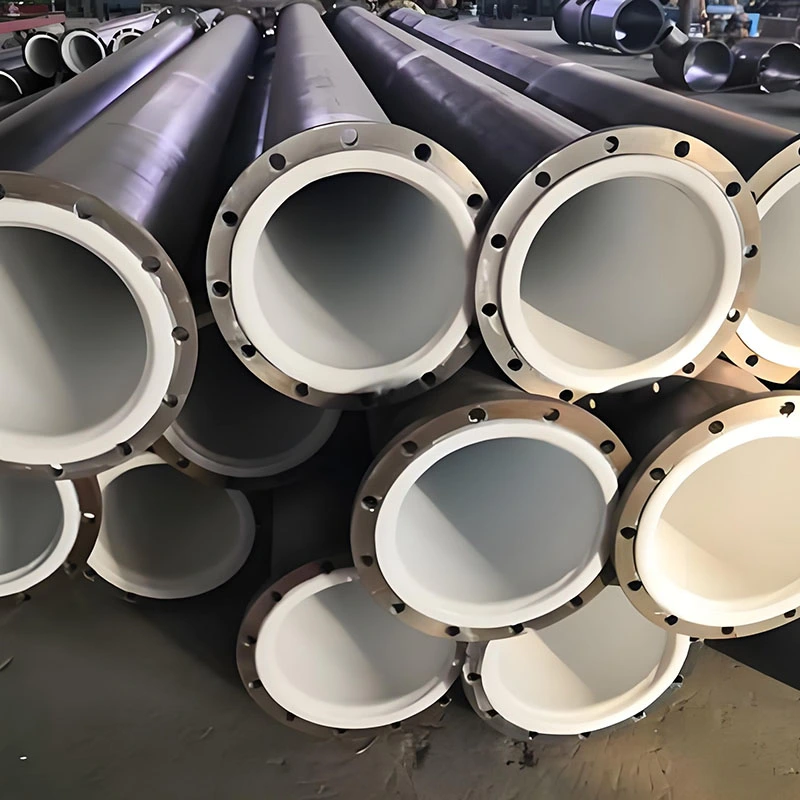

La conduttura chimica industriale rivestita in PTFE Zhuoyan è un sistema di tubazioni composite progettato per il trasporto sicuro ed efficiente di mezzi chimici altamente corrosivi. La tubazione è costituita da un guscio esterno in acciaio al carbonio che fornisce robustezza strutturale e resistenza alla pressione e un rivestimento interno in PTFE che fornisce resistenza alla corrosione.

Con oltre dieci anni di esperienza nei rivestimenti industriali resistenti alla corrosione, Zhuoyan ha sviluppato processi di produzione avanzati per garantire l'integrità e la durata dei suoi tubi rivestiti in PTFE. Questo prodotto è progettato per soddisfare i requisiti di settori quali chimica fine, petrolchimica, farmaceutica, pesticidi, semiconduttori e protezione ambientale. Il prodotto è disponibile in vari diametri e lunghezze nominali e può essere personalizzato in base a specifiche condizioni operative e requisiti di installazione.

Cos'è la tubazione rivestita in PTFE?

I tubi rivestiti in PTFE sono tubi resistenti alla corrosione con una superficie interna ricoperta da uno strato di politetrafluoroetilene (PTFE). Il PTFE, spesso chiamato il "re delle materie plastiche", è un fluoropolimero ad alte prestazioni rinomato per la sua eccellente inerzia chimica, l'ampio intervallo di temperature operative e le proprietà antiaderenti.

Il rivestimento interno funge da barriera tra il mezzo trasportato e la parete metallica del tubo, impedendo alle sostanze chimiche di corrodere il substrato di acciaio. Questo design è particolarmente importante quando si maneggiano fluidi altamente corrosivi, come acidi concentrati (acido solforico, acido cloridrico, acido nitrico, acqua regia), alcali forti, alogeni (cloro, fluoro, bromo, iodio) e molti solventi organici. Il rivestimento in PTFE protegge il tubo metallico dalla corrosione, prolungando così la durata del sistema di tubazioni, riducendo i costi di manutenzione e garantendo la sicurezza e la purezza dei fluidi di processo. I tubi rivestiti in PTFE di Zhuoyan sono realizzati utilizzando resina PTFE di alta qualità e tecnologia di rivestimento avanzata, fornendo prestazioni affidabili anche in ambienti che richiedono resistenza alla corrosione.

Caratteristiche principali e vantaggi

1. Resistenza chimica superiore: I rivestimenti in PTFE mostrano un'eccellente resistenza a un'ampia gamma di sostanze corrosive, inclusi acidi forti, alcali forti, solventi organici, alogeni e ossidanti. Ciò garantisce un funzionamento affidabile anche durante la manipolazione di sostanze chimiche altamente corrosive, riducendo al minimo il rischio di guasti alla tubazione dovuti alla corrosione.

2. Ampio intervallo di temperature operative:Le condotte chimiche industriali rivestite in PTFE Zhuoyan possono funzionare in modo affidabile in un ampio intervallo di temperature. Questa ampia gamma di stabilità termica rende i tubi adatti a condizioni operative che comportano fluttuazioni di temperatura estreme.

3. Elevata impermeabilità: Il rivestimento in PTFE denso e altamente cristallino mostra un'eccellente impermeabilità a gas e liquidi come cloro, ossigeno, vapore acqueo e acido cloridrico. Questa impermeabilità è fondamentale per impedire ai mezzi corrosivi di penetrare nel rivestimento e corrodere il substrato di acciaio.

4. Basso attrito e superficie antiaderente:Il PTFE ha uno dei coefficienti di attrito più bassi tra i materiali solidi. La sua superficie antiaderente e autopulente previene l'accumulo di depositi, riduce la resistenza al flusso e minimizza il rischio di intasamento. Questa proprietà è particolarmente vantaggiosa per i processi in cui la purezza del prodotto è essenziale o quando si maneggiano materiali che tendono a polimerizzare o depositarsi.

Principio di funzionamento e processo di produzione

Il principio di funzionamento della tubazione rivestita in PTFE si basa sulla combinazione sinergica delle proprietà meccaniche del guscio in acciaio e della resistenza chimica del rivestimento in PTFE. Il tubo in acciaio fornisce l'integrità strutturale per contenere pressione e carichi meccanici, mentre il rivestimento in PTFE agisce come una barriera chimicamente inerte che impedisce il contatto tra il fluido corrosivo e il substrato metallico.

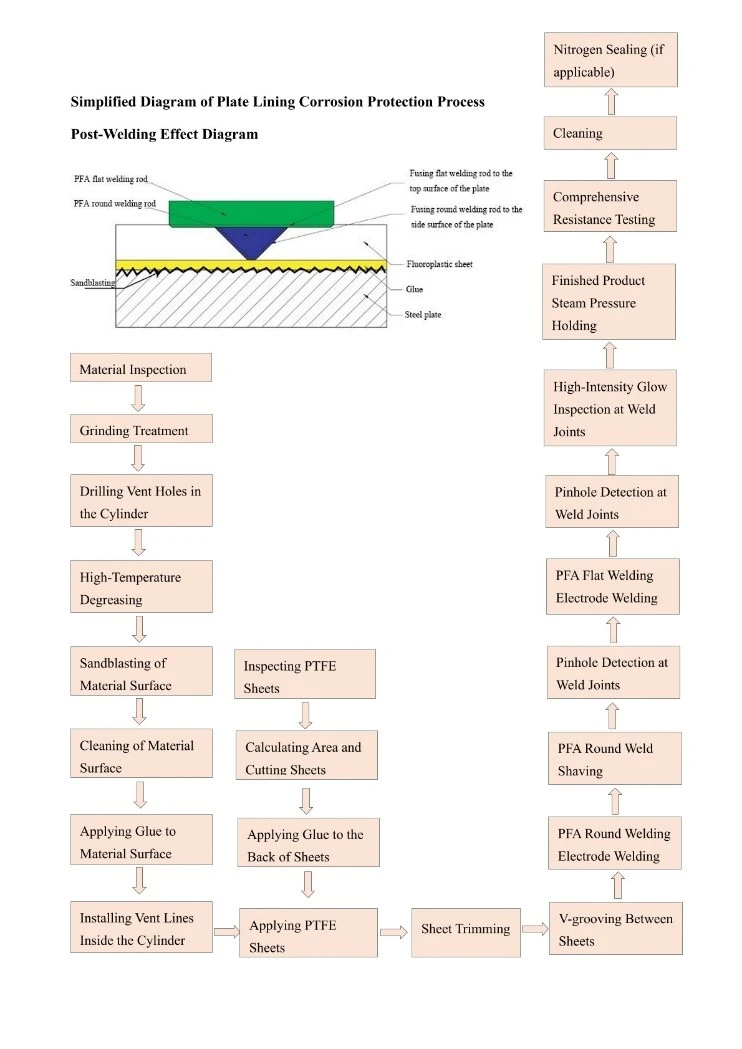

La produzione di un tubo rivestito in PTFE di alta qualità prevede una serie di passaggi precisi e controllati per garantire l'integrità e le prestazioni del prodotto finale. Questo processo include:

1. Ispezione del materiale:La qualità e la conformità delle materie prime, inclusi tubi in acciaio e resina PTFE, vengono controllate.

2. Preparazione della superficie:La superficie interna del tubo d'acciaio viene preparata mediante processi quali molatura, sgrassaggio ad alta temperatura e sabbiatura per ottenere una superficie pulita e ruvida che favorisce l'adesione.

3. Applicazione primer/adesivo:Sulla superficie preparata dell'acciaio viene applicato un primer o un adesivo specializzato per migliorare la forza di adesione tra l'acciaio e il rivestimento in PTFE.

4. Installazione del rivestimento:Il rivestimento in PTFE viene inserito nel tubo d'acciaio. Ciò può essere ottenuto attraverso vari metodi, ad esempio tirando un rivestimento leggermente sovradimensionato attraverso uno stampo di riduzione e consentendogli di espandersi contro la parete di acciaio, oppure utilizzando un processo di pressatura in cui il tubo d'acciaio viene ridotto meccanicamente attorno al rivestimento. Per tubi di diametro maggiore, un processo di rivestimento in lamiera prevede l'applicazione di adesivo sia sulla superficie in acciaio che sui fogli di PTFE, quindi unirli accuratamente insieme con tecniche specializzate.

5. Sinterizzazione/Fusione:Il tubo assemblato viene riscaldato in un forno a temperatura controllata secondo un profilo di temperatura specifico per fondere il PTFE, polimerizzare l'adesivo e alleviare eventuali tensioni residue nel rivestimento. Questo passaggio garantisce inoltre che il PTFE aderisca saldamente alla parete di acciaio.

Controllo qualità e test:

I tubi finiti vengono sottoposti a test rigorosi, tra cui ispezione visiva, misurazione dello spessore, test delle scintille elettriche per il rilevamento di fori stenopeici e test di adesione per garantire la qualità e l'integrità del rivestimento.

Specifiche e modelli

Zhuoyan offre tubi rivestiti in PTFE in una varietà di dimensioni e configurazioni standard. Di seguito sono riportate le specifiche tipiche. Su richiesta sono disponibili misure personalizzate.

Aree di applicazione

Le tubazioni rivestite in PTFE Zhuoyan sono ampiamente utilizzate nei settori in cui la resistenza alla corrosione, la purezza e l'affidabilità sono fondamentali. Le applicazioni tipiche includono:

Industria della chimica fine: trasporto di intermedi corrosivi, acidi e solventi.

Industria petrolchimica: movimentazione di fluidi aggressivi nei processi di raffinazione e petrolchimici.

Industria farmaceutica: trasferimento di sostanze chimiche di elevata purezza e ingredienti farmaceutici attivi (API) in cui la purezza del prodotto è fondamentale.

Industria dei pesticidi: trasporto di materie prime corrosive e prodotti finiti.

Industria dei semiconduttori: trasporto di prodotti chimici di processo corrosivi e di elevata purezza e flussi di rifiuti.

Protezione ambientale: gestione di acidi di scarto corrosivi, alcali e acque reflue industriali.

Industria cloro-alcali: trasporto di cloro, soda caustica e altri mezzi altamente corrosivi.

Industria energetica: sistemi di desolforazione dei gas di scarico (FGD) e trattamento di sostanze chimiche corrosive nelle centrali elettriche.

Precauzioni per l'uso

Per garantire prestazioni ottimali e una lunga durata delle tubazioni rivestite in PTFE Zhuoyan, è necessario osservare le seguenti precauzioni:

1. Limiti di temperatura:Evitare di far funzionare continuamente la tubazione a una temperatura pari o superiore alla temperatura massima nominale del rivestimento in PTFE (ad esempio, oltre 160°C per il grado standard), poiché ciò può portare ad ammorbidimento, deformazione e riduzione della durata utile.

2. Gestione della pressione: garantire che le pressioni operative non superino quelle specificatevalutazione. Si dovrebbero evitare rapidi picchi di pressione per evitare sollecitazioni meccaniche sul rivestimento e sulle flange.

3. Compatibilità chimica:Sebbene il PTFE sia resistente alla maggior parte delle sostanze chimiche, è suscettibile all'attacco dei metalli alcalini fusi e del fluoro elementare ad alte temperature. Confermare la compatibilità chimica con Zhuoyan per mezzi insoliti o estremi.

4. Installazione:Le flange devono essere serrate in modo uniforme e alla coppia corretta per evitare di sovraccaricarle e causare perdite. I tubi devono essere adeguatamente supportati per evitare cedimenti o vibrazioni.

5. Gestione:Il PTFE ha una resistenza al creep relativamente bassa; evitare carichi puntuali localizzati o urti violenti che potrebbero deformare permanentemente il rivestimento.

6. Ispezione:Ispezionare regolarmente la tubazione, in particolare le connessioni flangiate e le aree esposte a cicli di temperatura o pressione elevate, per rilevare eventuali segni di perdite o deterioramento della guarnizione della flangia.

7. Pre-messa in servizio:Assicurarsi che il sistema di tubazioni sia pulito e privo di detriti prima dell'avvio per evitare danni al rivestimento in PTFE.

Domande frequenti

Q1: Qual è la temperatura operativa massima per i tubi rivestiti in PTFE Zhuoyan?
A1: Il tubo rivestito in PTFE standard può funzionare in continuo fino a circa 160°C. Per le applicazioni che richiedono temperature più elevate, Zhuoyan offre soluzioni ingegnerizzate e può consigliare materiali alternativi come il PFA.

Q2: In che modo il rivestimento in PTFE resiste alla permeazione?
A2: Zhuoyan utilizza PTFE ad alta densità e un processo di rivestimento preciso per formare un rivestimento denso e spesso. Questa struttura fornisce un'elevata barriera alla permeazione di gas e liquidi, proteggendo il guscio in acciaio dagli attacchi corrosivi.

Q3: Quali lunghezze e diametri sono disponibili?
A3: I diametri nominali standard vanno da DN25 a DN600 (da 1" a 24"), con lunghezze fino a 6000 mm a seconda del diametro. È possibile realizzare dimensioni e lunghezze personalizzate per soddisfare requisiti di progetto specifici.

Q4: Come posso ottenere un preventivo personalizzato per la mia applicazione specifica?
A4: Contattare direttamente Zhuoyan per comunicare le condizioni del processo, come composizione del mezzo, temperatura, pressione e dimensioni del tubo desiderate. Il nostro team tecnico fornirà una soluzione su misura e un preventivo basato sulle vostre esigenze specifiche.
