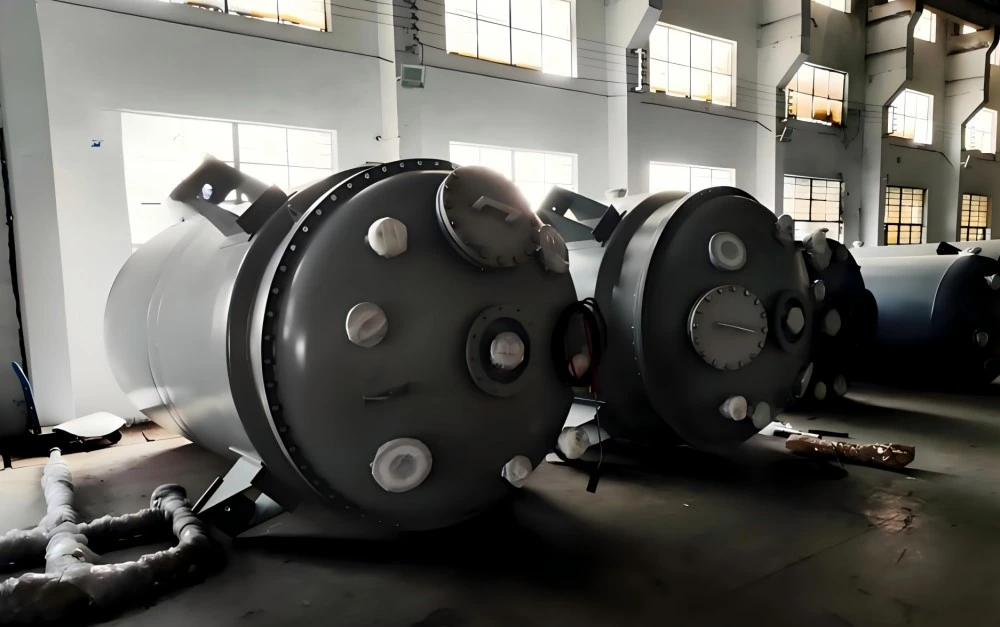

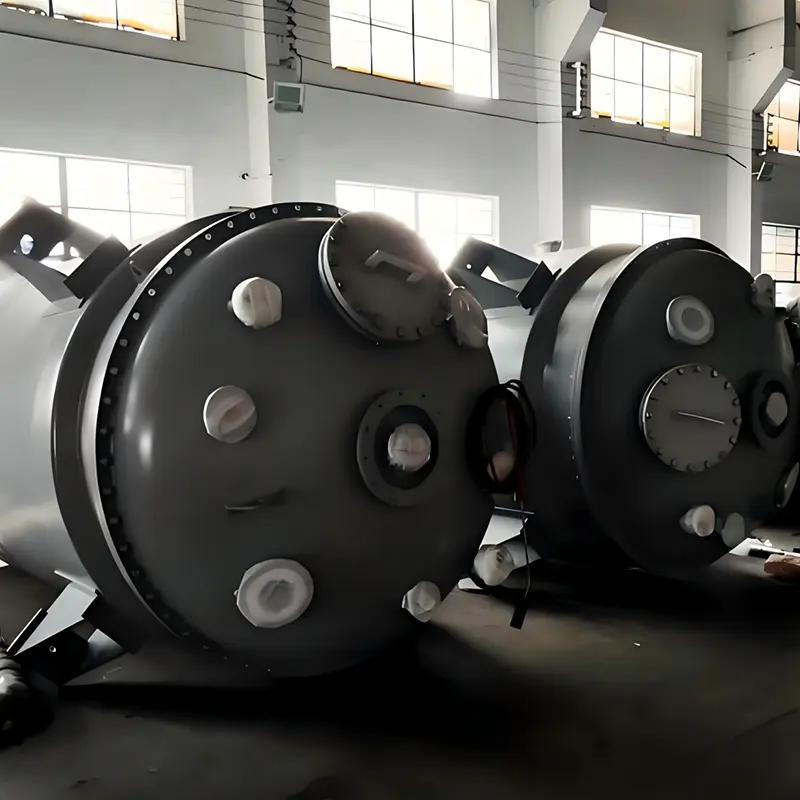

Serbatoio di ricezione del processo chimico industriale rivestito in PTFE

Il serbatoio di ricezione del processo chimico industriale rivestito in PTFE è un recipiente di raccolta intermedio dedicato sviluppato in modo indipendente dalla fabbrica di Zhuoyan in Cina, che supporta esclusivamente linee di produzione continue di sintesi chimica e rettifica. Diversamente dai serbatoi di stoccaggio di materie prime di grande volume, questo serbatoio di ricezione è caratterizzato da un volume piccolo e compatto, un'interfaccia di trasferimento medio veloce e una capacità di carico del vuoto stabile, utilizzato appositamente per raccogliere temporaneamente distillati ad alta corrosione, liquidi condensati e effluenti di reazione generati nei reattori front-end e nelle torri di distillazione.

Il rivestimento integrato in PTFE senza giunzioni evita la contaminazione incrociata media durante il cambio di lotti di produzione, mentre le dimensioni standardizzate della flangia consentono un rapido aggancio con varie apparecchiature di processo rivestite di fluoro. È ampiamente utilizzato nei sistemi di produzione completi di prodotti fluorochimici, farmaceutici e di nuova energia, con record di consegne stabili alle fabbriche chimiche del Sud-est asiatico e del Medio Oriente.

Che cos'è il serbatoio di ricezione del processo chimico industriale rivestito in PTFE

Il serbatoio di ricezione del processo chimico industriale rivestito in PTFE è un serbatoio tampone a pressione medio-piccola con guscio in acciaio al carbonio e rivestimento interno in PTFE attivato con sodio senza giunzioni, appositamente posizionato all'estremità di uscita dei reattori e delle colonne di distillazione in linee di processo chimico chiuse. La sua funzione principale è la ricezione istantanea, il tamponamento temporaneo e il trasporto di transizione di mezzi condensati ad alta temperatura, acido-base e contenenti fluoro. Rispetto ai serbatoi di stoccaggio generali, dispone di ugelli di processo multistandard riservati sulle pareti superiore e laterale per adattarsi alle tubazioni di alimentazione, pompaggio del vuoto, campionamento e rilevamento del livello del liquido. L'intero serbatoio adotta un design di rivestimento senza angoli morti per evitare che il mezzo residuo causi inquinamento tra lotti, e la struttura è ottimizzata per la commutazione della produzione continua a ciclo breve, adattando perfettamente le condizioni di lavoro dei processi industriali ciclici intermittenti e 24 ore su 24.

Principali vantaggi competitivi

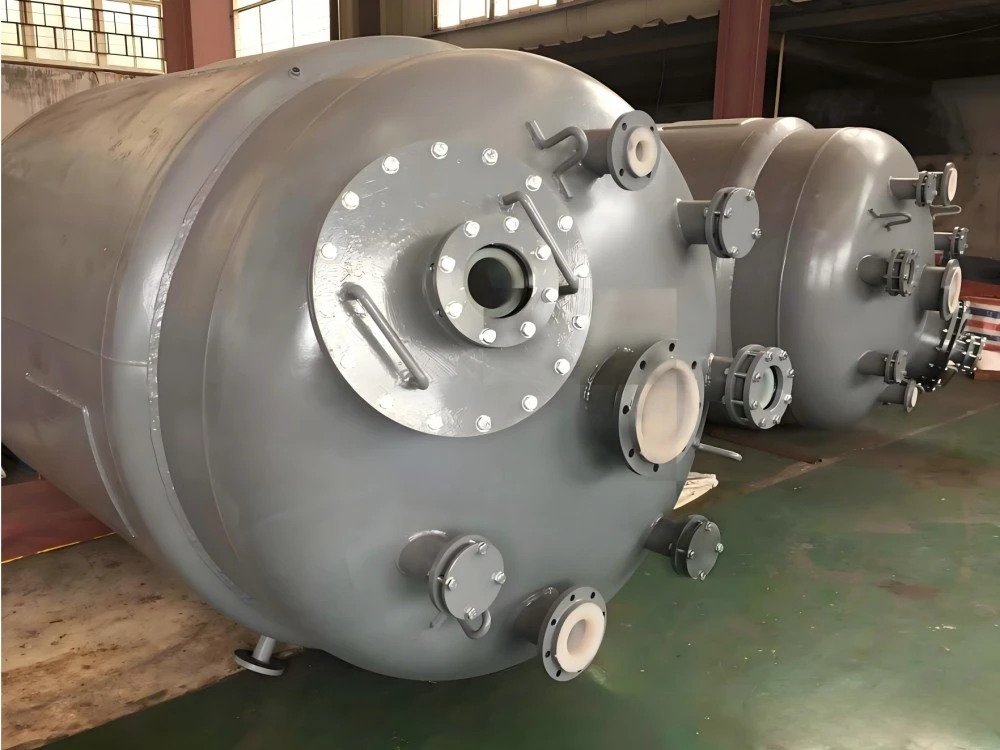

· Design dedicato multi-ugello per l'abbinamento del processo Porta per vuoto riservata, porta di campionamento, porta del livello del liquido e porta di scarico in posizioni fisse, realizza un aggancio una tantum con colonna di distillazione, condensatore e tubazione rivestita senza trasformazione secondaria, riduce notevolmente il ciclo di installazione della linea di produzione.

· Adattamento stabile alla pressione negativa per la distillazione Il rivestimento integrale in PTFE incollato sotto vuoto strettamente attaccato al guscio in acciaio, può funzionare stabilmente in un ambiente di distillazione sotto vuoto a lungo termine di -0,09 MPa, senza rischio di formazione di bolle o peeling del rivestimento durante la condensazione media.

· Adattamento del layout compatto per piccoli volumi La gamma di volumi tradizionali da 50 L a 3000 L, ingombro ridotto, può essere installata su staffe della piattaforma sopra l'attrezzatura senza occupare un'ampia area di stoccaggio a terra dello stabilimento.

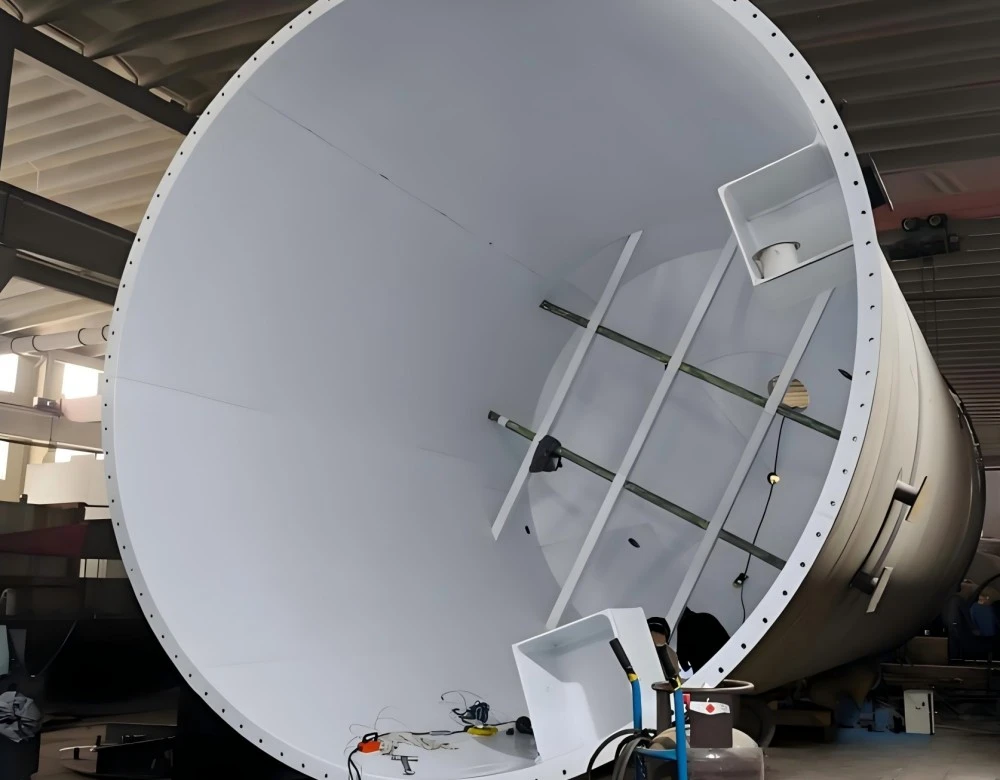

· Rivestimento con zero angoli morti per evitare residui medi Tutti gli angoli delle pareti interne e le posizioni di saldatura degli ugelli sono completamente avvolti da materiale PTFE senza giunzioni, senza spazi nascosti di ritenzione del mezzo, garantiscono efficacemente standard di produzione di elevata purezza per progetti chimici farmaceutici ed elettronici.

· Cambio lotto rapido e pulizia facile La superficie interna liscia in PTFE riduce l'adesione media, la struttura del fondo a scarico rapido riduce i tempi di pulizia del serbatoio tra diversi lotti di formula, migliora l'efficienza produttiva complessiva.

· Sistema di interfaccia standard unificato Tutte le flange adottano lo standard unificato anticorrosivo HG20536, possono essere abbinate in modo intercambiabile con il reattore rivestito in PTFE della serie completa Zhuoyan, i raccordi per colonne e tubi, realizzano un unico sportello di supporto per l'approvvigionamento.

Tabella completa delle specifiche tecniche

Suggerimenti per la selezione del modello professionale

1.Selezionare il volume in base al ciclo di produzione

Processo di commutazione frequente a lotti brevi: scegliere il mini serbatoio di ricezione da 50L-500L; Linea di produzione di rettifica continua 24 ore su 24: adottare il modello di medie dimensioni 1000L-3000L per ridurre la frequenza di scarico.

2.Seleziona lo spessore del rivestimento in base alla proprietà media

Acido ordinario, solvente organico: rivestimento in PTFE standard da 3 mm; acido fluoridrico, mezzo condensato fluorurato: aggiornamento a rivestimento senza cuciture ispessito da 4 mm.

3. Corrispondenza delle condizioni di lavoro del vuoto

Se il sistema di distillazione funziona sotto vuoto a lungo termine inferiore a -0,07 MPa, informare il nostro team tecnico per rafforzare il processo di incollaggio sotto vuoto del rivestimento del serbatoio.

4. Conferma dell'interfaccia dell'apparecchiatura corrispondente

Fornisci le dimensioni della flangia e la quantità di ugelli del tuo reattore anteriore/colonna di distillazione, regoliamo gratuitamente la disposizione degli ugelli del serbatoio di ricezione per realizzare un aggancio senza soluzione di continuità.

5.Differenziazione dell'ambiente di installazione

Installazione sospesa della piattaforma: fornitura di accessori per staffe fisse per carichi leggeri; posizionamento indipendente dal suolo: struttura di base antiscivolo ispessita personalizzata.

Flusso di ispezione dell'intera produzione e controllo qualità

· Lavorazione di precisione del guscio in acciaio Lucidatura completa di tutti i cordoni di saldatura del corpo dell'ugello e del serbatoio, sgrassaggio ad alta temperatura per eliminare lo stress di saldatura interna, evitare la delaminazione del rivestimento causata dalla deformazione termica.

· Sabbiatura standard di grado Sa2.5 Trattamento ruvido uniforme sulla parete interna per massimizzare la forza adesiva del foglio di PTFE e garantire la stabilità del funzionamento con vuoto a lungo termine.

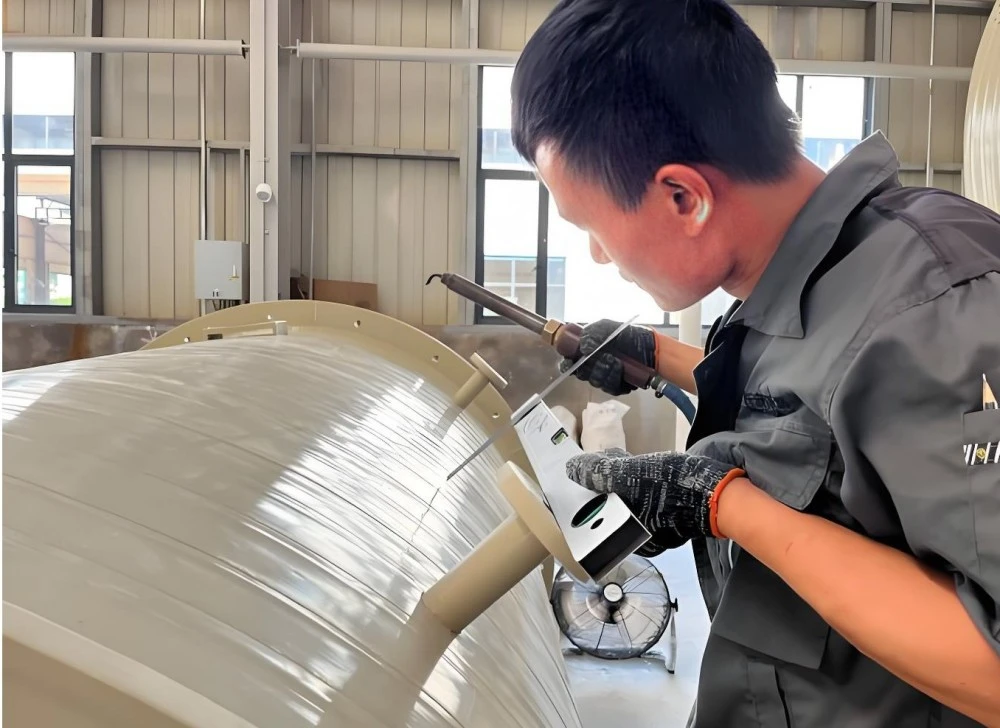

· Laminazione sotto vuoto con attivazione del sodio Importa un foglio di PTFE dopo uno speciale trattamento di attivazione, incollatura senza soluzione di continuità sotto vuoto in un'officina pulita di grado 10.000, doppia saldatura PFA su tutti i giunti degli ugelli.

· Ispezione scansione scintilla da 10 KV a parete intera Ispezionare uno per uno ogni angolo interno e la posizione del rivestimento dell'ugello per individuare piccoli spazi nel rivestimento che potrebbero causare perdite medie.

· Test di mantenimento della pressione idraulica 1,2 volte il test di pressione dell'acqua con la pressione di progetto, mantenere la pressione per 30 minuti senza caduta di pressione per confermare la tenuta complessiva.

· Pulizia finita e imballaggio protettivo Rimuovere la polvere residua dell'officina all'interno del serbatoio, sigillare tutti gli ugelli con cappucci protettivi in ​​PTFE, adottare una custodia di legno rinforzata per il trasporto marittimo.

Domande frequenti

Q1: Questo serbatoio di ricezione del processo chimico industriale rivestito in PTFE può funzionare stabilmente durante una lunga distillazione sotto vuoto?

R: Sì, il rivestimento integrale incollato sotto vuoto può sopportare continuamente una pressione negativa di -0,09 MPa senza formazione di bolle o spargimenti durante la raccolta della condensa.

Q2: Quale dimensione del volume è adatta per la linea di produzione di sintesi intermittente farmaceutica?

R: Per le officine farmaceutiche che cambiano spesso lotti di formule, si consiglia un piccolo serbatoio di raccolta da 50 L–500 L.

Q3: È possibile regolare la quantità e la posizione degli ugelli riservati del serbatoio secondo necessità?

R: Personalizziamo completamente il layout delle porte di alimentazione, vuoto e campionamento in base al disegno della tubazione della linea di produzione del cliente.

D4: Il serbatoio di ricezione presenta angoli morti di residui medi che influiscono sulla produzione ad elevata purezza?

R: Tutte le posizioni interne degli ugelli e delle saldature sono completamente avvolte da un rivestimento in PTFE senza giunture, senza struttura di ritenzione media ad angolo morto.

Q5: Qual è il periodo di garanzia del rivestimento in PTFE per questo serbatoio di ricezione del processo?

R: L'intero rivestimento in PTFE gode di una garanzia globale di 5 anni, esclusi graffi artificiali e danni da utilizzo improprio.

Q6: Può essere abbinato alla colonna di distillazione e al reattore rivestiti in PTFE come set completo?

R: Tutti gli standard delle flange sono unificati e supportano l'approvvigionamento unico dell'attrezzatura di processo completa, inclusi reattore, colonna e serbatoio di raccolta.
