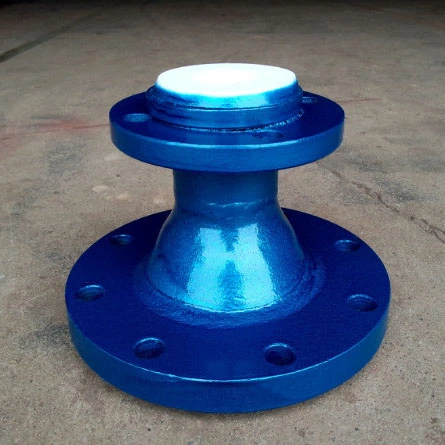

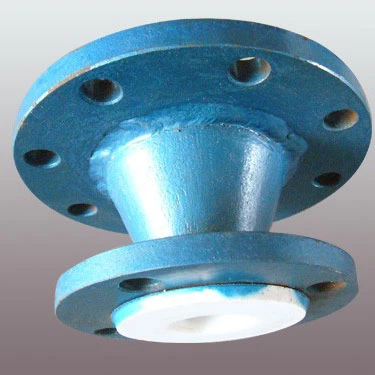

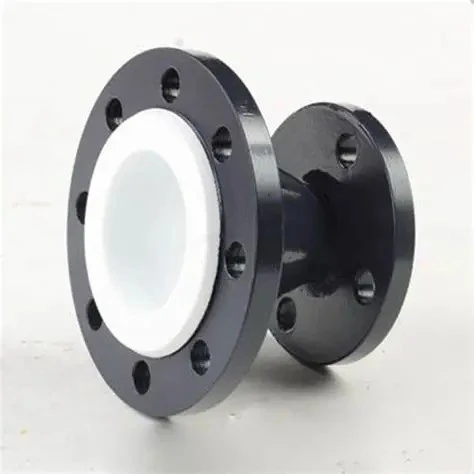

Riduttore per tubazioni di produzione chimica rivestito in PTFE

Il riduttore per tubazioni di produzione chimica rivestito in PTFE Zhuoyan è un raccordo critico utilizzato per collegare tubi di diverso diametro nei sistemi di trattamento chimico. Il prodotto combina un guscio esterno in acciaio al carbonio o acciaio inossidabile con un rivestimento denso in PTFE, garantendo sia resistenza meccanica che eccezionale resistenza alla corrosione. Questo riduttore è ampiamente applicato nelle industrie chimiche, farmaceutiche, petrolchimiche e dei cloro-alcali dove vengono gestiti acidi aggressivi, alcali e solventi organici. Zhuoyan si concentra sulla produzione di precisione per garantire l'integrità del rivestimento e prestazioni a prova di perdite.

Cos'è il riduttore per tubazioni di produzione chimica rivestito in PTFE?

Un riduttore per tubazioni rivestito in PTFE è un raccordo conico che trasferisce il flusso da un tubo con diametro maggiore a un tubo con diametro inferiore (o viceversa) in un sistema di tubazioni. Il rivestimento in PTFE funge da barriera tra il guscio metallico e il fluido di processo corrosivo, prevenendo l'attacco chimico al substrato metallico. Questo design consente al riduttore di gestire servizi corrosivi ad alta temperatura e alta pressione mantenendo caratteristiche di flusso regolare e riducendo la turbolenza.

Specifiche tecniche

Vantaggi principali

· Inerzia chimica:Il rivestimento in PTFE resiste ai comuni prodotti chimici corrosivi, tra cui acido cloridrico, acido solforico, acido nitrico e soda caustica, garantendo stabilità a lungo termine.

· Foro liscio:La superficie antiaderente in PTFE riduce al minimo la caduta di pressione, riduce le incrostazioni e facilita la pulizia.

· Protezione meccanica:Il guscio esterno in acciaio fornisce supporto strutturale contro carichi esterni e impatti, mentre il rivestimento rimane protetto chimicamente.

· Design a prova di perdite:Le facce delle flange lavorate con precisione e la sovrapposizione del rivestimento garantiscono una tenuta ermetica nei punti di connessione.

· Dimensioni personalizzabili:Zhuoyan offre riduttori di vari diametri, valori di pressione e connessioni terminali per adattarsi ai sistemi di tubazioni esistenti.

· Lunga durata:I riduttori Zhuoyan installati correttamente garantiscono un funzionamento stabile per periodi prolungati, riducendo la frequenza di manutenzione e i costi di sostituzione.

Campi di applicazione

· Impianti di lavorazione chimica:Trasporto di acidi, alcali, sali e solventi organici in reattori, colonne di distillazione e serbatoi di stoccaggio.

· Petrolchimico e raffinazione:Trasferimento di mezzi corrosivi in ​​unità di cracking, sistemi di desolforazione e linee di trattamento dei rifiuti.

· Finitura e placcatura del metallo:Bagni di decapaggio acido, soluzioni di attacco e trattamento degli effluenti di scarto.

· Generazione di energia:Impianti di desolforazione fumi (FGD) e circuiti acqua di raffreddamento con additivi aggressivi.

Processo di produzione e flusso di lavoro

1. Preparazione del guscio:I tubi in acciaio vengono tagliati, saldati (se necessario) e lavorati secondo le dimensioni del riduttore e le facce della flangia specificate.

2. Stampaggio della fodera:La polvere di PTFE viene compressa e sinterizzata in una preforma oppure il foglio di PTFE viene avvolto e fuso per formare uno strato di rivestimento uniforme.

3. Inserimento della fodera:Il rivestimento in PTFE viene inserito nel guscio in acciaio, con la faccia della flangia del rivestimento che si sovrappone alla faccia della flangia in acciaio per la tenuta.

4. Fronte flangia:Le facce della flangia sono lavorate in piano per garantire una superficie liscia e uniforme per la tenuta della guarnizione.

5. Prova del vuoto:Ogni riduttore viene sottoposto a un test di tenuta al vuoto per rilevare eventuali vuoti o delaminazioni tra camicia e guscio.

6. Prova di pressione idrostatica:Il riduttore assemblato viene testato a 1,5 volte la pressione nominale per verificare perdite e integrità strutturale.

7. Ispezione finale:Controllo dimensionale, misurazione dello spessore del liner e ispezione visiva prima dell'imballaggio.

Precauzioni per l'uso

· Limiti di temperatura:Non superare la temperatura massima di funzionamento continuo del rivestimento in PTFE per evitare ammorbidimento o deformazione da scorrimento.

· Picchi di pressione:Evitare picchi di pressione improvvisi o colpi d'ariete, che potrebbero danneggiare il rivestimento o causare l'allentamento delle articolazioni.

· Compatibilità chimica:Sebbene il PTFE sia ampiamente resistente, verificare sempre la compatibilità con fluidi di processo specifici, soprattutto a temperature elevate.

· Serraggio dei bulloni della flangia:Seguire le sequenze e i valori di coppia consigliati per garantire una compressione uniforme della guarnizione ed evitare la distorsione del rivestimento.

· Manipolazione e stoccaggio:Proteggi le facce delle flange e le superfici del rivestimento da graffi e urti durante il trasporto e lo stoccaggio. Tenere in casa e lontano dalla luce solare diretta.

· Ispezione prima dell'uso:Verificare la presenza di eventuali danni visibili sul rivestimento o sulle facce della flangia prima dell'installazione. Sostituire se si riscontrano crepe o deformazioni.

Domande frequenti

D1: Questo riduttore può gestire l'acido cloridrico a 150°C?

A1: Sì, il PTFE è stabile nell'acido cloridrico fino a 180°C. Tuttavia, verificare le condizioni di pressione e consultare Zhuoyan per raccomandazioni di servizio specifiche.

Q2: Qual è il tempo di consegna standard per le dimensioni personalizzate?

A2: Le dimensioni standard sono generalmente disponibili entro 10-20 giorni lavorativi. Diametri personalizzati o materiali speciali possono richiedere 25-30 giorni lavorativi, a seconda della quantità dell'ordine.

Q3: Zhuoyan fornisce guide o video di installazione?

A3:Sì, Zhuoyan fornisce istruzioni con ogni ordine. Se necessario è possibile fornire una guida video remota.

Q4: Posso ottenere un campione per il test prima dell'ordine all'ingrosso?

A4: Sì, gli ordini di campioni sono i benvenuti. Contatta il nostro team di vendita per discutere specifiche, costi e tempi di consegna per la produzione del campione.
