La nostra gamma di prodotti comprende apparecchiature rivestite in fogli di PTFE, spruzzatura e rivestimento a rulli di PTFE, apparecchiature rivestite in plastica, tubi e raccordi in acciaio rivestiti in PTFE e relativi componenti in fluoropolimero realizzati in PTFE, PFA, ETFE, FEP e altri materiali avanzati.

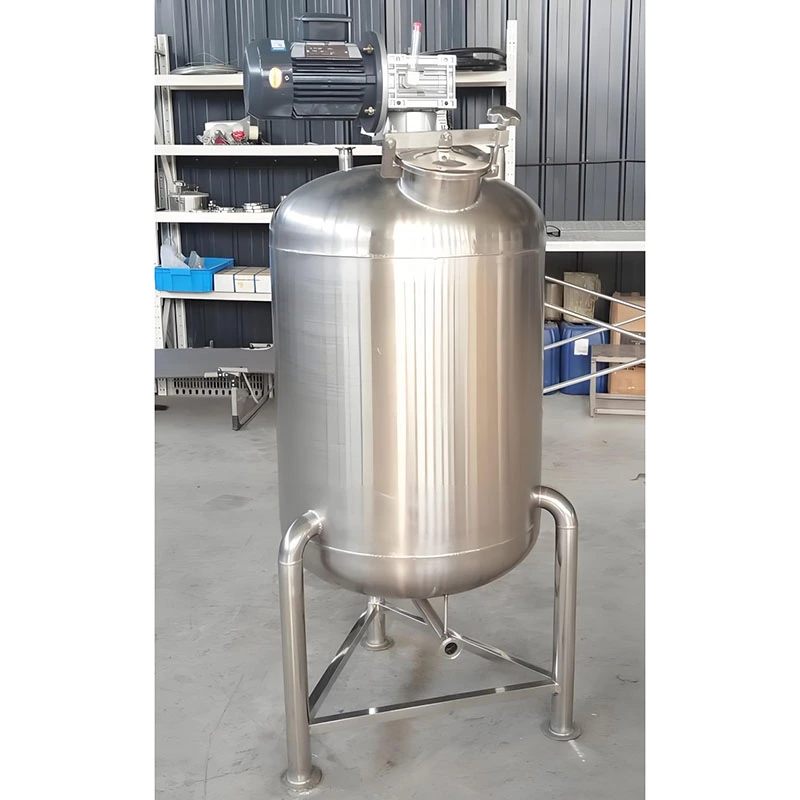

Il serbatoio di agitazione di liquidi chimici rivestito in PTFE appartiene ad apparecchiature di agitazione a circolazione di fase liquida dedicate. Diversamente dai recipienti di miscelazione incentrati sul dosaggio in lotti, questo serbatoio di agitazione è progettato principalmente per l'agitazione a circolazione prolungata di liquido corrosivo monofase, prevenendo la sedimentazione dei solidi sospesi e mantenendo una composizione uniforme della fase liquida in cicli di produzione continui. Tutti i componenti a contatto con il fluido, compresa la cavità del serbatoio, l'albero di agitazione e la girante, adottano una protezione integrata in PTFE, evitando l'erosione dei metalli e la contaminazione ionica causata dal fluido circolante corrosivo. Può essere collegato con tubazioni rivestite, raccordi a T e valvole per costruire circuiti chiusi di circolazione del liquido, ampiamente utilizzati per condizioni di lavoro a flusso continuo di impianti chimici d'oltremare, trattamento dei liquidi di scarico e impianti di produzione di materiali al litio.
| Elemento parametro | Dati tecnici standard |
| Nome completo del prodotto | Serbatoio di agitazione di liquidi chimici rivestito in PTFE |
| Volume disponibile | 200 l/500 l/1000 l/2000 l/4000 l |
| Materiale della calotta esterna | Acciaio al carbonio per recipienti a pressione Q245R |
| Spessore del rivestimento in PTFE | 2 mm (liquido circolante generale) / 3 mm (liquido abrasivo in sospensione contenente fluoro) |
| Temperatura di lavoro | -180℃~200℃ |
| Pressione operativa | Atmosferico ~0,6 MPa; resistente al vuoto fino a -0,08 MPa |
| Guida all'agitazione | Azionamento del motore a frequenza variabile |
| Tipo di girante | Girante a pale rivestita in PTFE con circolazione ottimizzata |
| Ugelli di processo riservati | Ingresso liquido, uscita liquido, porta di troppopieno, porta di livello del liquido, passo d'uomo |
| Norma della flangia | Flangia anticorrosione interamente rivestita in PTFE HG20536 |
| Ispezione della fabbrica | Scansione scintilla a parete intera da 10 KV + prova di tenuta idraulica + prova di rodaggio statico con agitazione |

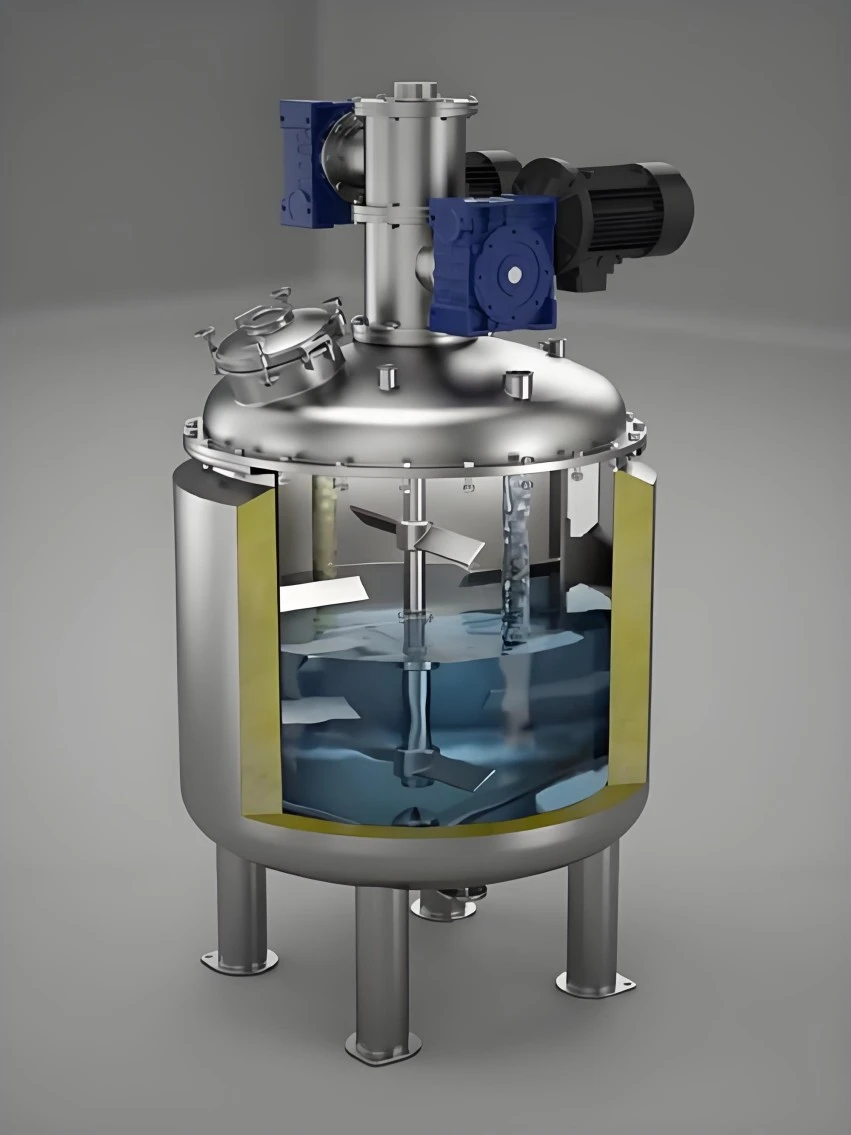

-Involucro esterno: l'involucro in acciaio al carbonio del recipiente a pressione Q245R sopporta la pressione del sistema, il carico di installazione e lo stress termico ciclico del liquido circolante. -Barriera anticorrosione interna: il foglio di PTFE attivato con sodio è laminato sotto vuoto sulla parete interna del serbatoio; l'albero di agitazione e la girante sono completamente avvolti da materiale PTFE. Il PTFE chimicamente inerte isola il liquido circolante corrosivo da tutte le superfici di contatto metalliche, prevenendo l'erosione quando il liquido continua a scorrere e ad agitarsi.
L'unità di azionamento a frequenza variabile fa ruotare continuamente la girante rivestita in PTFE, generando un flusso circolante circonferenziale all'interno della cavità del serbatoio. L'effetto di circolazione del liquido inibisce la sedimentazione delle particelle solide, mantiene una concentrazione omogenea del liquido corrosivo e realizza la funzione di agitazione tampone nella produzione a flusso continuo. Scenari di processo tipici abbinati:
1. Agitazione a circolazione continua per il liquido di alimentazione corrosivo prima del pompaggio della mandata;
2. Tampone antisedimentazione liquido solido sospeso per linee trattamento acidi reflui;
3. Pre-agitazione del liquido della materia prima per il sistema di alimentazione della materia prima di nuova energia;
4. Circolazione a circuito chiuso con tubazione rivestita in PTFE, realizzando un'agitazione tampone in fase liquida ininterrotta per l'intera linea di produzione.
1. Gruppo di miscelazione rivestito a set completo Non solo parete interna del serbatoio; albero agitatore e girante sono interamente avvolti in materiale PTFE. Evita la corrosione galvanica causata dal contatto delle parti metalliche nude di agitazione con sostanze chimiche aggressive durante la miscelazione ad alta velocità.
2. Struttura opzionale per il controllo della temperatura della camicia La camicia esterna integrata supporta il riscaldamento a vapore o la circolazione del refrigerante, mantenendo la temperatura stabile durante la dissoluzione e la miscelazione di componenti corrosivi, adattando i flussi di lavoro di dosaggio sensibili alla temperatura.
3. Soluzione multi-girante per diverse viscosità Elica di alimentazione, giranti rivestite in PTFE del tipo ad ancora, tipo turbina, che si abbinano separatamente alla miscelazione di liquidi a bassa viscosità, alla dissoluzione dei solidi e alla miscelazione dei liquami ad alta viscosità.
4. Superficie interna liscia a basso residuo Il rivestimento liscio in PTFE riduce l'adesione del materiale. Comodo lavaggio del serbatoio interno quando si cambiano lotti di formula diversa e riduce il rischio di contaminazione incrociata.
5. Adattare le modalità di produzione batch e semi-continua Adatto per il dosaggio batch intermittente e la premiscelazione a circolazione semi-continua. Nessuna configurazione complessa correlata alla reazione, focalizzata sull'efficienza della miscelazione per la preparazione quotidiana dei materiali negli impianti chimici.
6. Compatibilità unificata delle flange anticorrosione Flange completamente rivestite standard HG20536, aggancio senza soluzione di continuità con tubazione rivestita in serie completa Zhuoyan, raccordo a T, valvola e serbatoio di stoccaggio per l'approvvigionamento unico dell'intero sistema di dosaggio.

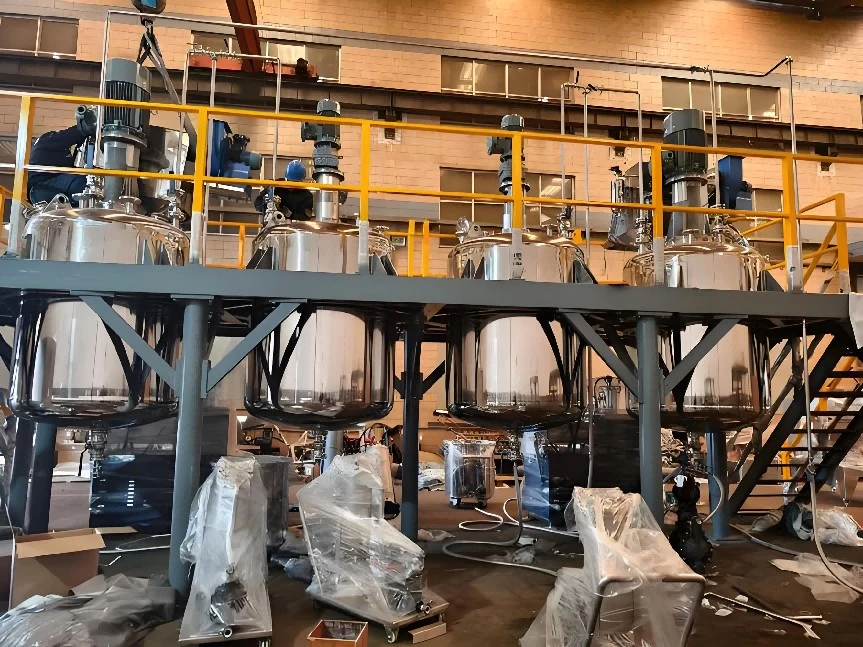

Incentrato sulla circolazione in fase liquida a flusso continuo e sugli scenari di lavoro con agitazione tampone antisedimentazione, con record di consegne all'estero per parchi industriali chimici del Sud-est asiatico e del Medio Oriente:
1. Linea di produzione di prodotti chimici fini: agitazione a circolazione del liquido di alimentazione corrosivo prima del trasporto tramite pompa
2. Stazione per la protezione dell'ambiente dei rifiuti liquidi: agitazione tampone antisedimentazione per rifiuti liquidi acidi contenenti particelle fini sospese
3. Impianto di materiali di nuova energia: pre-agitazione continua del liquido circolante corrosivo al sale di litio
4. Laboratorio chimico-inorganico: agitazione omogeneizzante per il sistema di distribuzione a circolazione di acido misto
5. Linea di produzione per test pilota: tampone circolante in fase liquida per il processo di test continuo con mezzi corrosivi
6. Circuito ausiliario del processo di rettifica: agitazione del tampone di condensa per distillato corrosivo
1. Restrizione media: solo il metallo alcalino fuso e il trifluoruro di cloro corrodono il rivestimento in PTFE; per il liquido circolante con particelle sospese contenente fluoro, selezionare il rivestimento ispessito da 3 mm aggiornato.
2. Regola di avvio dell'agitazione: non iniziare l'agitazione con il serbatoio vuoto; il livello del liquido deve sommergere completamente la girante prima dell'avvio del motore, per evitare l'usura della girante in PTFE durante il funzionamento a secco.
3. Controllo degli shock termici: prevenire una brusca alternanza caldo-freddo, la velocità di riscaldamento-raffreddamento non deve superare i 12 ℃ all'ora, ridurre il rischio di delaminazione del rivestimento causato dallo stress termico.
4. Gestione del livello del liquido: il livello del liquido operativo deve essere mantenuto tra il 50% e l'80% del volume totale del serbatoio; un livello del liquido troppo basso causerà l'esposizione della girante e l'abrasione del rivestimento.
5. Modifiche vietate: non eseguire saldature, forature o tagli in loco per il guscio del serbatoio o l'albero di agitazione; l'alta temperatura distruggerà le prestazioni di adesione del rivestimento in PTFE.
6. Prevenzione di corpi estranei: evitare che frammenti di metallo duro entrino nella cavità del serbatoio; i detriti duri graffieranno la superficie del rivestimento durante la raschiatura con agitazione rotante.
1. Ispezione periodica del rivestimento: eseguire una scansione delle perdite di scintille sull'intera parete ogni 8-12 mesi. Ispezione approfondita per la posizione di penetrazione dell'albero di agitazione, i giunti degli ugelli e l'area facile da abradere del fondo del serbatoio.
2. Controllo di routine del sistema di agitazione: ad ogni turno si osserva il rumore di funzionamento del motore e le vibrazioni dell'albero; vibrazioni eccessive interromperanno l'attrezzatura per la risoluzione dei problemi per evitare la collisione della girante che graffia il rivestimento.
3. Pulizia interna del serbatoio: interrompere l'agitazione e raffreddare completamente il serbatoio prima di aprire il tombino per la pulizia; adottare solo spazzole morbide e lavaggi con solventi compatibili; sono severamente vietati l'uso di spazzole in filo d'acciaio o raschietti duri.
4. Manutenzione della flangia e della tenuta dell'albero: controllare trimestralmente le guarnizioni in PTFE e i componenti della tenuta dell'albero; sostituire tempestivamente le parti di tenuta deformate e invecchiate per evitare perdite di liquido circolante.
5. Protezione del guscio esterno: per il serbatoio di agitazione installato all'esterno, ispezionare la vernice antiruggine ogni 2 anni, riparare la vernice scrostata per proteggere il guscio in acciaio al carbonio dalla corrosione atmosferica.
6. Riserva dei pezzi di ricambio: conservare la girante rivestita in PTFE e gli accessori di tenuta in magazzino; i normali pezzi di ricambio metallici non possono sostituire i componenti di agitazione anticorrosione.
A: Questo serbatoio di agitazione è orientato per l'antisedimentazione liquida circolante a flusso continuo e l'agitazione del buffer; il recipiente di miscelazione si concentra sul dosaggio intermittente del materiale in lotti e sull'omogeneizzazione ad alto taglio.
R: Severamente vietato. La girante deve essere completamente immersa nel mezzo liquido prima dell'avvio, il funzionamento a secco graffierà e usurerà rapidamente la girante rivestita in PTFE.
R: Sì, seleziona la versione con rivestimento spesso 3 mm per il mezzo abrasivo con particelle sospese, fornisci informazioni sulla composizione del mezzo per la nostra valutazione tecnica.
A: Segue lo standard della flangia completamente rivestita unificata HG20536, supporta l'aggancio senza soluzione di continuità con raccordi per tubi rivestiti in PTFE della serie completa.
R: Ogni serbatoio viene sottoposto a scansione delle scintille a parete intera, test di mantenimento della pressione idraulica e test di rodaggio con agitazione statica per la verifica delle prestazioni del sistema di agitazione.
A: Garanzia strutturale di 10 anni del guscio in acciaio al carbonio; Rivestimento in PTFE 5 anni di garanzia (esclusi graffi artificiali, impatto di oggetti estranei e danni da utilizzo errato); accessori per agitatore e girante 2 anni di garanzia.
