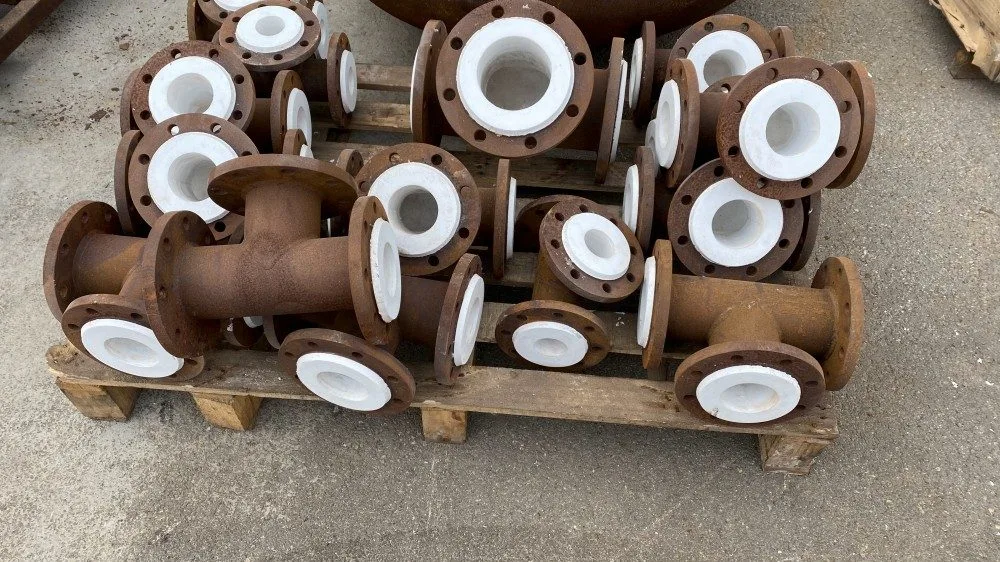

T chimico resistente agli acidi rivestito in PTFE

Il raccordo a T chimico resistente agli acidi rivestito in PTFE Zhuoyan è un raccordo progettato per la resistenza chimica nei sistemi di tubazioni industriali. Il prodotto è caratterizzato da un guscio esterno in metallo combinato con un rivestimento interno in PTFE, sfruttando la resistenza meccanica dell'acciaio e l'inerzia chimica del PTFE. La struttura a T comprende un tubo principale e un tubo di derivazione che formano una forma a "T", consentendo la deviazione o la convergenza del fluido nelle reti di tubazioni. Questa tecnologia di rivestimento impedisce il contatto diretto tra i mezzi corrosivi e il substrato metallico, riducendo il rischio di perdite indotte dalla corrosione e prolungando la durata di servizio. I T rivestiti in PTFE Zhuoyan sono prodotti con attenzione alla densità del rivestimento e alla consistenza dello spessore per soddisfare i requisiti industriali.

Cos'è il T chimico resistente agli acidi rivestito in PTFE?

Un T chimico resistente agli acidi rivestito in PTFE (noto anche come raccordo a T rivestito in PTFE o T chimico) è un componente della tubazione costituito da un corpo metallico rivestito con politetrafluoroetilene (PTFE) sulla superficie interna. Serve come connessione di derivazione nei sistemi di tubazioni, consentendo di dividere il flusso da un ingresso in due uscite o di combinare due ingressi in un'unica uscita. Il rivestimento in PTFE funge da barriera tra il fluido trasportato e il guscio metallico, proteggendo il tubo dagli attacchi chimici. Questo design è particolarmente rilevante per applicazioni che coinvolgono sostanze chimiche aggressive, fluidi ad elevata purezza o temperature elevate in cui i raccordi metallici standard potrebbero subire corrosione o contaminazione. I T chimici resistenti agli acidi rivestiti in PTFE sono disponibili in configurazioni a T uguali e a T ridotti e possono essere prodotti in varie dimensioni per adattarsi a diversi diametri di tubo.

Applicazioni

I T chimici resistenti agli acidi rivestiti in PTFE vengono utilizzati nei sistemi di tubazioni industriali che trasportano fluidi corrosivi, liquidi ad elevata purezza o mezzi che richiedono il controllo della contaminazione.

Le aree di applicazione comuni includono:

· Industria chimica:Trasporto di acidi forti (acido solforico, acido nitrico, acido cloridrico), alcali forti (idrossido di sodio, idrossido di potassio) e solventi organici negli impianti chimici.

· Industria farmaceutica:Trasporto di reagenti e principi attivi ad elevata purezza in cui è necessario mantenere la purezza del prodotto.

· Petrolchimico e Oil & Gas:Lavorazione e trasporto di idrocarburi corrosivi, gas acido e additivi chimici.

· Trattamento delle acque:Manipolazione di prodotti chimici per trattamenti corrosivi, candeggina e acque reflue con componenti aggressivi.

· Trasformazione alimentare:Trasferimento di ingredienti alimentari acidi o alcalini e soluzioni detergenti dove sono richieste igiene e resistenza alla corrosione.

· Industria dei semiconduttori:Fornitura di acqua ultrapura e reagenti chimici ad elevata purezza nella produzione elettronica.

Gli scenari tipici includono:

· Linee di trasferimento acido:Trasporto di acido solforico concentrato, acido nitrico o acido cloridrico in impianti chimici.

· Sistemi di trattamento delle sostanze caustiche:Movimentazione di soluzioni di idrossido di sodio o di idrossido di potassio nella lavorazione di pasta di legno e carta, tessile e chimica.

· Sistemi di erogazione del solvente:Convogliamento di solventi organici come toluene, xilene e idrocarburi clorurati laddove l'acciaio al carbonio sarebbe suscettibile agli attacchi.

· Sistemi idrici ad elevata purezza:Distribuzione di acqua deionizzata o acqua ultrapura in impianti farmaceutici e di semiconduttori per prevenire la contaminazione metallica.

· Sistemi di trattamento dei rifiuti:Movimentazione di acque reflue corrosive e flussi di rifiuti chimici negli impianti di trattamento ambientale.

Principio di funzionamento e processo di produzione

Principio di funzionamento

Il rivestimento in PTFE funziona come uno strato isolante chimicamente inerte tra il mezzo corrosivo e il guscio metallico. Il PTFE (politetrafluoroetilene) è un fluoropolimero con una struttura di legame carbonio-fluoro che fornisce un'elevata stabilità chimica. Il materiale è resistente all'attacco della maggior parte degli acidi, degli alcali e dei solventi organici, ad eccezione dei metalli alcalini fusi, del fluoro elementare e di alcuni composti fluorurati a temperature elevate. Questa inerzia consente al raccordo a T di trasportare mezzi aggressivi senza compromettere l'integrità del guscio esterno in metallo. Il guscio metallico fornisce resistenza strutturale per resistere alla pressione del sistema e ai carichi meccanici, mentre il rivestimento in PTFE garantisce la compatibilità chimica con il fluido di processo.

Processi di produzione

Per i rivestimenti in PTFE vengono utilizzati due metodi di produzione principali:

1. Stampaggio di polveri (stampaggio isostatico/a compressione)
La polvere di PTFE viene riempita nella cavità dello stampo a T e sottoposta a pressatura isostatica ad alta pressione (tipicamente circa 30 MPa), seguita da un processo di sinterizzazione per formare uno strato di rivestimento denso e uniforme. Questo processo produce una maggiore densità del rivestimento e prestazioni migliorate.

2. Metodo di estrusione (push).
La polvere di PTFE viene estrusa sotto forma di tubo e quindi aspirata nel tubo metallico. Questo metodo viene utilizzato principalmente per diametri più piccoli (fino a DN100) e applicazioni con pressione negativa inferiore.

Dopo la formazione del rivestimento, il processo di assemblaggio prevede la saldatura dei componenti metallici del guscio e il fissaggio delle flange secondo le specifiche standard per garantire l'integrità del giunto e le prestazioni di tenuta.

Precauzioni per l'uso

Per garantire una durata di servizio ottimale e un funzionamento sicuro dei T rivestiti in PTFE, è necessario osservare i seguenti punti:

1. Limiti di temperatura e pressione:

· Intervallo di temperatura operativa: da -180°C a +160°C sotto pressione positiva.

· Pressione nominale: generalmente fino a 2,5–3,0 MPa a seconda delle dimensioni e del processo.

2. Installazione:

· Le superfici di tenuta delle flange devono essere protette da graffi, tagli o urti prima dell'installazione.

· Non eseguire saldature, tagli o riscaldamenti a fiamma sulla struttura metallica dopo aver applicato il rivestimento; mantenere una distanza di almeno 1 metro dalle fonti di calore.

· Utilizzare guarnizioni e specifiche di coppia adeguate durante l'avvitamento delle connessioni flangiate.

3. Magazzinaggio:

· Conservare in un'area coperta, lontano dalla luce solare diretta e dalla pioggia.

· Evitare accatastamenti pesanti o urti che potrebbero danneggiare il rivestimento.

4. Limitazioni:

· Il PTFE non è adatto per metalli alcalini fusi, fluoro elementare o alcuni composti fluorurati come trifluoruro di cloro e esafluoruro di uranio.

· I limiti di temperatura e pressione non devono essere superati contemporaneamente; temperature più elevate possono ridurre la pressione massima consentita.

Domande frequenti

Q1: Quali sostanze chimiche possono gestire i T rivestiti in PTFE?
A1:Il PTFE è resistente alla maggior parte degli acidi, degli alcali e dei solventi organici. È compatibile con acido solforico, acido nitrico, acido cloridrico, idrossido di sodio e molti solventi organici. Le eccezioni includono metalli alcalini fusi, fluoro elementare e alcuni composti fluorurati a temperature elevate.

Q2: Quale intervallo di temperature supportano queste magliette?
A2:I T rivestiti in PTFE possono essere utilizzati sotto pressione positiva da -180°C a +160°C. I limiti di temperatura sono inferiori in condizioni di vuoto, a seconda del processo di produzione.

Q3: Quali dimensioni sono disponibili per i T rivestiti in PTFE?
A3:Le dimensioni standard generalmente vanno da DN15 (1/2") a DN600 (24"), con disponibili sia configurazioni a T uguali che a T ridotti. È possibile realizzare dimensioni personalizzate per requisiti di progetto specifici.

Q4: Come viene testata la qualità del rivestimento in PTFE?
A4:L'integrità del rivestimento viene comunemente testata utilizzando il test delle scintille (rilevamento di scariche elettriche) a tensioni specifiche (tipicamente 10–25 KVA) per identificare eventuali fori di spillo o difetti nello strato di rivestimento. Il test della pressione idrostatica viene eseguito anche sui raccordi finiti.

Q5: I T rivestiti in PTFE possono essere utilizzati in condizioni di vuoto?
A5:SÌ. I prodotti fabbricati mediante pressatura isostatica possono essere utilizzati in condizioni di vuoto. La temperatura operativa massima in condizioni di vuoto dipende dal metodo di produzione specifico.
